Параметры трубопровода
Расчёт нормативного уклона самотёчного трубопровода НПВХ по СП 32.13330.2018 (СНиП 2.04.03-85). Перепад высот, глубина заложения в конце трассы.
От Ø50 (внутренняя разводка) до Ø500 (магистральные коллекторы)
Расстояние от выпуска до приёмного колодца / септика
От поверхности до верха трубы (рекомендуется ниже глубины промерзания, в СПб — 1,4 м)
Например: 0.02 = 2 см на 1 м (или 20 мм/м)
Результат расчёта
- Перепад по длине
- 0.20м(200 мм)
- Длина трассы
- 10м
- Глубина в начале
- 0.7м
- Глубина в конце
- 0.90м
Расчёт носит ориентировочный характер. Для проектной документации необходим гидравлический расчёт с учётом расхода стоков, наполнения трубы и местных условий по СП 32.13330.2018.
Источник: hemkor.ru/calculators/uklon-kanalizatsii
Нормативы уклона канализационных труб по СП 32.13330.2018
Минимальный уклон самотёчной канализации зависит от наружного диаметра трубы и обеспечивает самоочищающую скорость потока ≥ 0,7 м/с. Ниже — сводная таблица нормативов для труб НПВХ и ПП, применяемых во внутренней и наружной канализации.
| Ø, мм | Применение | Мин. уклон | Реком. уклон | Макс. уклон |
|---|---|---|---|---|
| 50 | Внутр. (мойки, душ, машины) | 0,03 (30 мм/м) | 0,035 | 0,15 |
| 110 | Внутр. (унитаз) / стояк | 0,02 (20 мм/м) | 0,02 | 0,15 |
| 160 | Наружная | 0,008 (8 мм/м) | 0,01 | 0,15 |
| 200 | Наружная | 0,007 (7 мм/м) | 0,008 | 0,10 |
| 250 | Наружная | 0,006 (6 мм/м) | 0,007 | 0,10 |
| 315 | Магистральная | 0,005 (5 мм/м) | 0,006 | 0,08 |
| 400–500 | Магистральная | 0,004 (4 мм/м) | 0,005 | 0,08 |
Источник: СП 32.13330.2018 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85), п. 6.2.
Как пользоваться
- Выберите наружный диаметр трубы (Ø50–500 мм).
- Укажите длину трассы от выпуска до приёмного колодца.
- При необходимости задайте глубину заложения в начале трассы — калькулятор рассчитает глубину в конце.
- Можно задать собственный уклон или использовать рекомендуемый по СП 32.13330 для выбранного диаметра.
Нормативная база
Минимальные уклоны для труб НПВХ Ø110–500 мм принимаются по СП 32.13330.2018 «Канализация. Наружные сети и сооружения» — это норматив для самотёчных канализационных сетей. Они обеспечивают самоочищающую скорость потока ≥ 0,7 м/с. Максимальный уклон ограничен 0,08–0,15 (зависит от диаметра) — иначе возможен срыв потока и абразивный износ трубы.
Расчёт носит ориентировочный характер. Для проектной документации необходим гидравлический расчёт с учётом расхода стоков, наполнения трубы и местных условий.
Что такое уклон канализации и зачем его соблюдать

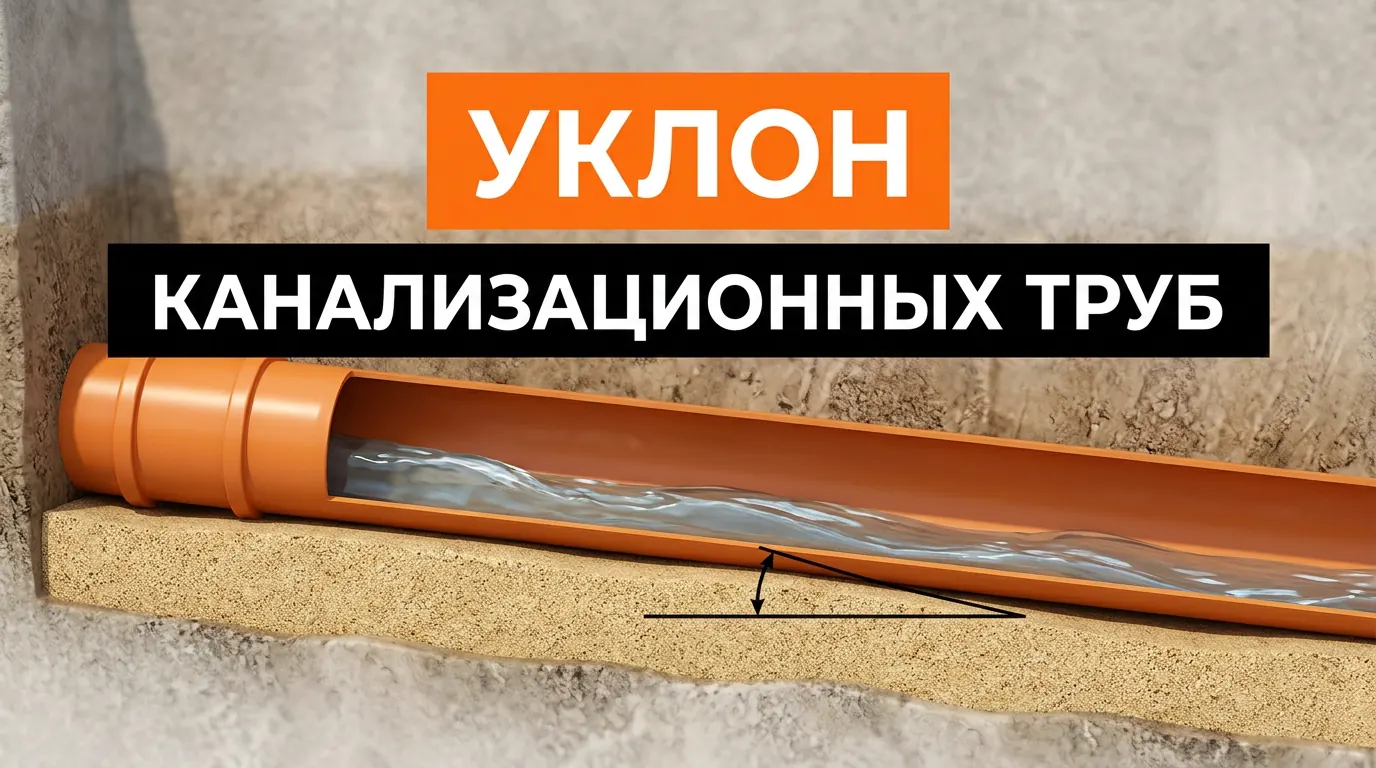

Уклон канализационной трубы — это отношение перепада высот между начальной и конечной точками трассы к её длине. Например, уклон 0,02 означает 2 см на каждый погонный метр (или 20 мм/м). Соблюдение норматива критично для самотёчной канализации: только при правильном уклоне поток воды движется со скоростью ≥ 0,7 м/с — этого достаточно, чтобы твёрдые частицы и жировые отложения не оседали на стенках.
При уклоне меньше нормативного вода уходит, а взвесь остаётся — система зарастает за 3–6 месяцев и забивается. При уклоне больше максимально допустимого (0,08–0,15 в зависимости от диаметра) вода уходит быстрее твёрдых частиц, происходит срыв гидрозатворов в сифонах и появляются запахи в помещении. Кроме того, при чрезмерной скорости потока возникает абразивный износ стенок трубы.
Для внутренней канализации НПВХ и ПП Ø50 мм минимальный уклон — 30 мм/м, для Ø110 мм — 20 мм/м. Для наружной канализации Ø110–500 мм уклон уменьшается с ростом диаметра, поскольку с большим диаметром даже малый уклон обеспечивает нужную скорость потока.
Уклон для внутренней канализации (Ø50, Ø110)
Внутренняя разводка от моек, ванн и стиральных машин выполняется трубой Ø50 мм с уклоном 30 мм/м. Подключение унитаза к стояку и сам стояк — труба Ø110 мм, минимальный уклон горизонтальных участков 20 мм/м. Угол отвода от стояка — 87° или 45° + 45°.
Уклон для наружной канализации (Ø110–500)
Выпуск из дома Ø110 мм укладывается с уклоном от 20 мм/м к приёмному колодцу или септику. Магистральные коллекторы Ø160–500 мм имеют уклон 4–10 мм/м — точное значение зависит от диаметра и расхода стоков. Глубина заложения определяется глубиной промерзания грунта в регионе.
Глубина промерзания и уклон в Санкт-Петербурге и Ленобласти
Нормативная глубина промерзания грунта в Санкт-Петербурге — 1,4 м, в Ленинградской области — 1,4–1,6 м (в зависимости от типа грунта). Верх канализационной трубы должен лежать ниже этой глубины — иначе стоки промёрзнут зимой. При длинной трассе и высоком уклоне глубина заложения в конце может уйти ниже 2,5 м — это удорожает земляные работы. В таких случаях используют промежуточные перепадные колодцы или укладывают утеплитель (скорлупу из ППС) поверх трубы.
