SN2без проезда
2 кН/м² — газоны, огороды, дворы без транспорта
- Глубина заложения от 1 м
- Зона без транспортной нагрузки
- Диаметры 160–500 мм
info (at) hemkor (dot) ru
Наружная канализация НПВХ
Трубы Ø110–500 мм и фасонные части завода ХЕМКОР для подземных сетей: раструбное соединение на кольце, ГОСТ Р 54475-2011, отгрузка со склада в Санкт-Петербурге в день оплаты.
- Ø110–500
- мм, диаметры
- SN2–SN8
- классы жёсткости
- 50 лет
- срок службы
Как выбрать класс жёсткости
SN — кольцевая жёсткость, кН/м²: сколько давления грунта и колёс труба держит без деформации. Класс выбирают по тому, что будет сверху.
SN4стандарт
4 кН/м² — дворы и парковки легковых автомобилей
- Глубина заложения от 1 м
- Под проездом легковых автомобилей
- Диаметры 110–500 мм, есть «компакт» 110 и 160
SN8под дорогой
8 кН/м² — грузовой транспорт и большие глубины
- Глубина заложения от 1 м и глубже
- Под проездом грузового транспорта
- Диаметры 110–500 мм
Фасонные части выпускаются в классах SN4 и SN8 и подходят к трубам любого класса: раструб и уплотнительное кольцо одинаковые.
Трубы и фасонные части
Полная линейка для самотёчной сети: от трубы до заглушки. Страницы изделий — с чертежами и таблицами, цены и наличие из 1С — в магазине.
Трубы

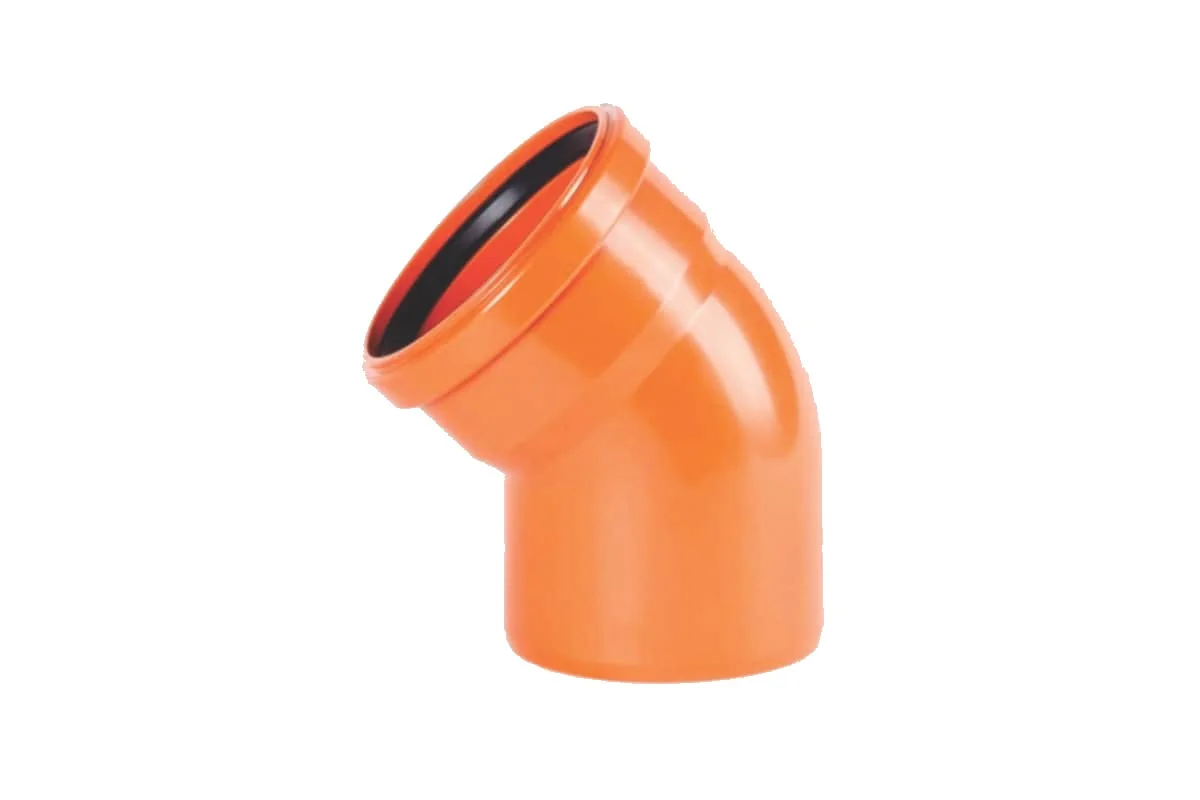

Фасонные части
Из чего сделана труба
Непластифицированный поливинилхлорид (PVC-U, НПВХ) — жёсткий, химически стойкий и негорючий полимер. Трубы трёхслойные, фасонные части литые.
Три слоя вместо одного. Наружный и внутренний слои — сплошной НПВХ, между ними вспененный слой. Труба легче монолитной при той же кольцевой жёсткости: её проще носить по объекту и опускать в траншею.
Гладкая белая внутренняя стенка сохраняет пропускную способность: песок и ил не задерживаются, отложения не закрепляются, а биологическому зарастанию материал не подвержен.
Оранжево-коричневый цвет — признак трубы для подземной прокладки. Наружный слой рассчитан на контакт с песчано-гравийной засыпкой и грунтовыми водами, а гибкая сердцевина компенсирует давление грунта, сезонные подвижки и нагрузку от транспорта.
- Материал
- НПВХ (PVC-U)
- Конструкция трубы
- трёхслойная: сплошные внешний и внутренний слои, вспененный средний
- Фасонные части
- литьевые, сплошная стенка, SN4 и SN8
- Уплотнение
- кольцо из вулканизированной резины 60 IRHD, EN 1401 / DIN 19534
- Стоки
- до +60 °C постоянно, до +95 °C не дольше 1 мин
- Среда
- pH 2–12
- Горючесть
- Г2, самозатухающий; В2, Д2, Т2; воспламенение +482 °C
- Гарантия / срок службы
- 2 года / не менее 50 лет
- Стандарты
- ГОСТ Р 54475-2011, ТУ 2248-057-72311668-2007, DIN EN 1401-1
- Бытовая канализация К1
- Ливневая канализация К2
- Производственная канализация К3
- Внутренние водостоки зданий до 10 м
- Самотёчное навозоудаление
Типоразмеры труб
Размеры по каталогу завода для каждого класса жёсткости. Длины — от 560 мм до 6 м, чтобы собирать трассу без лишних резов.
- Dn
- номинальный наружный диаметр трубы
- E
- толщина стенки
- Dвн
- внутренний диаметр — по нему считают пропускную способность
- Dраструба
- наружный диаметр раструба — важен для гильзы в стене
- Lраструба
- глубина раструба — по ней размечают монтажную метку
- SN
- кольцевая жёсткость, кН/м²
Глубина от 1 м; под проездом легковых автомобилей — дворы, парковки, подъезды к дому.
Таблица прокручивается по горизонтали; выпускаемые длины — в карточке магазина
| Dn, мм | Стенка E, мм | Dвн, мм | Раструб D × L, мм | Длины, мм | Цена от | Магазин |
|---|---|---|---|---|---|---|
| 110в магазин | 3,0 | 103,6 | 125,0 × 47 | 560 · 1 000 · 1 500 · 2 000 · 3 000 · 4 000 · 6 060 | 215 ₽ | в магазин |
| 160в магазин | 4,0 | 152,0 | 182,0 × 62 | 580 · 1 000 · 2 000 · 3 000 · 4 000 · 6 080 | 432 ₽ | в магазин |
| 200в магазин | 4,9 | 190,2 | 224,0 × 77 | 1 200 · 2 000 · 3 000 · 4 000 · 6 090 | 1 312 ₽ | в магазин |
| 250в магазин | 6,2 | 237,6 | 284,0 × 93 | 1 200 · 2 000 · 3 000 · 4 000 · 6 130 | 2 016 ₽ | в магазин |
| 315в магазин | 7,7 | 299,6 | 352,0 × 103 | 1 200 · 2 000 · 3 000 · 6 140 | 2 984 ₽ | в магазин |
| 400в магазин | 9,8 | 380,4 | 444,0 × 127 | 1 200 · 2 000 · 3 000 · 6 150 | 5 313 ₽ | в магазин |
| 500в магазин | 12,3 | 475,4 | 554,0 × 147 | 3 000 · 6 160 | 20 056 ₽ | в магазин |
Размеры — по каталогу завода ХЕМКОР. Dвн — внутренний диаметр, D × L — наружный диаметр и глубина раструба. Цена «от» — за трубу наименьшей длины; актуальные цены и наличие из 1С показаны в карточке.
Соединение в раструб
Самый простой и надёжный способ: без сварки, клея и оборудования. Нужны рулетка, маркер, монтажная жидкость и иногда рычаг.
Разметить глубину вдвигания
Рулеткой и маркером нанесите на гладкий конец метку: глубина раструба минус 5–10 мм в зависимости от диаметра. Зазор нужен для теплового удлинения трубы.
Проверить кольцо
Уплотнительное кольцо должно ровно лежать в канавке раструба, без перекосов и песка. Грязное кольцо промойте, повреждённое — замените.
Нанести монтажную жидкость
Смажьте гладкий конец трубы и внутреннюю поверхность раструба глицерином или мыльным раствором. Масла и солидол недопустимы: они разрушают резину.
Вставить до метки
Задвиньте гладкий конец в раструб по оси до монтажной метки. На больших диаметрах помогает лом с деревянной прокладкой между рычагом и торцом трубы.
Проверить соосность
Перекос в узле не должен превышать толщину стенки трубы. Отрезанные концы — только с фаской 15°, снятой напильником.
Что недопустимо
- Фасонные части из других материалов — только НПВХ или переходная арматура с металлом.
- Масла, солидол и другие нефтепродукты вместо монтажной жидкости.
- Соединение без фаски на отрезанном конце и без монтажной метки.
Укладка в траншею
Правила из технической документации завода: что под трубой, что над ней и на какой глубине она должна лежать.
- 1
Песчаная подсыпка 10–15 см
Выровненное и уплотнённое дно траншеи. В естественном песчаном или песчано-гравелистом грунте подсыпку можно не делать.
- 2
Труба ниже глубины промерзания
Верх трубы — на 30 см ниже глубины промерзания. Глубина заложения задаётся расчётом нагрузок и классом жёсткости SN.
- 3
Защитный слой песка 15–30 см
Над трубой — песок без щебня и камней, с уплотнением пазух между трубой и стенкой траншеи. Стыки оставляют открытыми до предварительного испытания.
- 4
Обратная засыпка слоями 20–40 см
С послойным уплотнением до планировочной отметки. Без уплотнения — с земляным валом над трубой на усадку грунта в течение 1–2 лет.
- 5
Глубина промерзания грунта
На юге 0,5–1,2 м, на севере 2–3,5 м. Точное значение — по данным местной метеослужбы или по калькулятору для вашего региона.
0,04 МПа
Предварительное гидравлическое испытание безнапорной сети до засыпки стыков. Воздухом — 0,05 МПа в течение 15 минут, утечки видны по пузырям на смоченных стыках.
D + 0,5 м
Минимальная ширина траншеи по дну, где D — наружный диаметр трубы. Так остаётся место уплотнить пазухи по обе стороны.
20 мм/м
Нормативный уклон для Ø110; для Ø160 — 8 мм/м, для Ø200 — 7 мм/м. Перепад по длине трассы считает калькулятор уклона.
Документы и нормы
Сертификаты и декларации завода ХЕМКОР — для сметы, проекта и приёмки. Рядом — нормы, по которым проектируют и принимают сеть.
- Сертификат соответствия НСС — трубы ПВХ для наружной канализацииPDF
- Декларация соответствия — трубы ПВХ (ГОСТ Р 54475-2011)PDF
- Декларация соответствия — фасонные части ПВХ (ГОСТ Р 54475-2011)PDF
- Декларация соответствия — канализационные системы ПВХPDF
- Сертификат соответствия — уплотнительные кольца MDS, MD4PDF
- Сертификат соответствия — уплотнительные системы (до 2027 г.)PDF
Нормы проектирования и монтажа
- ГОСТ Р 54475-2011 — трубы и фасонные части из НПВХ для наружной канализации
- DIN EN 1401-1 — европейский стандарт на систему; EN 1401, DIN 19534, EN 1451-1 — уплотнительные кольца
- СП 32.13330.2012 «Канализация. Наружные сети и сооружения»
- СП 503.1325800.2021 — трубопроводы из НПВХ самотёчных систем водоотведения: проектирование, строительство, эксплуатация
- СП 40-102-2000 — проектирование и монтаж трубопроводов из полимерных материалов
- СНиП 3.05.04-85* — наружные сети и сооружения водоснабжения и канализации
- СП 45.13330.2017 — земляные сооружения, основания и фундаменты
- ГОСТ 21.704-2011 — рабочая документация наружных сетей водоснабжения и канализации
Вопросы и ответы
Что чаще всего спрашивают снабженцы и монтажники перед заказом.
По нагрузке над трубой. SN2 — глубина от 1 м без проезда транспорта: газон, огород, двор без машин. SN4 — от 1 м под проездом легковых автомобилей: дворы, парковки, подъезд к дому. SN8 — под грузовым транспортом и на больших глубинах заложения. Если сомневаетесь между двумя классами, берите более жёсткий: разница в цене меньше, чем стоимость перекладки.
Труба трёхслойная: наружный и внутренний слои — сплошной НПВХ, средний — вспененный. Так труба легче при той же кольцевой жёсткости. Фасонные части — литьевые, со сплошной стенкой, класса SN4 и SN8.
Постоянно — до +60 °C. Кратковременно, не дольше одной минуты, — до +95 °C. Это учитывают, если в сеть возможны тепловые сбросы.
Да, НПВХ стоек к средам с pH от 2 до 12. Конкретный состав производственных стоков сверяйте с таблицей химической стойкости материала.
Да. Гладкий конец трубы и внутреннюю поверхность раструба смазывают монтажной жидкостью, совместимой с НПВХ и резиной кольца: техническим глицерином или мыльным раствором. Зимой на 1 л берут 450 г глицерина, 515 г воды и 35 г мыльной стружки.
Мелкозубчатой пилой под прямым углом. Срез обязательно обработать напильником и снять фаску под 15°, иначе кромка сдвинет или порвёт уплотнительное кольцо при сборке.
Повреждённый участок вырезают и ставят отрезок новой трубы на двух ремонтных муфтах: у них нет внутреннего упора, поэтому муфту надвигают на трубу целиком, стыкуют отрезок и сдвигают муфты обратно на стык.
Дно траншеи выравнивают и делают песчаную подсыпку 10–15 см. Над трубой — защитный слой песка 15–30 см без камней и щебня, с уплотнением пазух между трубой и стенкой. Дальше — обратная засыпка слоями 20–40 см с послойным уплотнением.
По расчёту нагрузок и глубине промерзания: верх трубы рекомендуют заглублять на 30 см ниже глубины промерзания грунта. На юге она 0,5–1,2 м, на севере 2–3,5 м; для Санкт-Петербурга и области — около 1,2–1,4 м. Точнее — по данным местной метеослужбы.
На солнце выгорает пигмент, механические свойства материала не меняются. При длительном хранении на открытой площадке трубы укрывают от прямого солнца.
Нет. Гладкая внутренняя поверхность не подвержена воздействию микроорганизмов, грибов и бактерий, отложения не закрепляются, пропускная способность сохраняется.
Систему собирают из НПВХ одного производителя: только так действует заводская гарантия 2 года. Переходы на чугун, сталь, ПЭ, ПП или бетон делают через специальную переходную арматуру.
