3,2 ммстенка
Одна толщина на оба диаметра — вдвое больше облегчённой серой трубы
- Ø50: 3,2 мм против 1,8 мм у облегчённой
- Ø110: 3,2 мм против 2,2 мм
- Стенка не резонирует от падающей воды
info (at) hemkor (dot) ru
Малошумная канализация ШУМЭКС
Белые трубы НПВХ Ø50 и Ø110 с массивной стенкой 3,2 мм и плотностью 1,6 г/см³: 5–11 дБ вместо шума обычного стояка. Раструб с кольцом, класс горючести Г1, можно монтировать открыто.
- 5–11 дБ
- уровень шума
- Ø50 · Ø110
- мм, диаметры
- Г1
- класс горючести
Почему тихо
Шум стояка — это резонанс тонкой стенки от потока воды. ШУМЭКС гасит его массой: тяжёлая стенка не звенит, а поглощает.
1,6 г/см³плотность
Тяжёлый НПВХ: масса стенки поглощает звук
- Плотнее полипропилена в 1,7 раза
- Меньше вибрации на креплениях
- Не нужна дополнительная звукоизоляция
≤ 11 дБрезультат
5 дБ при 0,5 л/с и 11 дБ при 2 л/с по испытаниям завода
- Норма для жилых помещений — 30 дБ
- Шёпот — около 20 дБ
- Стояк за стеной спальни не слышен
Тишина сохраняется, если её не разрушить монтажом: хомуты с резиновой вставкой, гильзы в перекрытиях и повороты двумя отводами 45°.

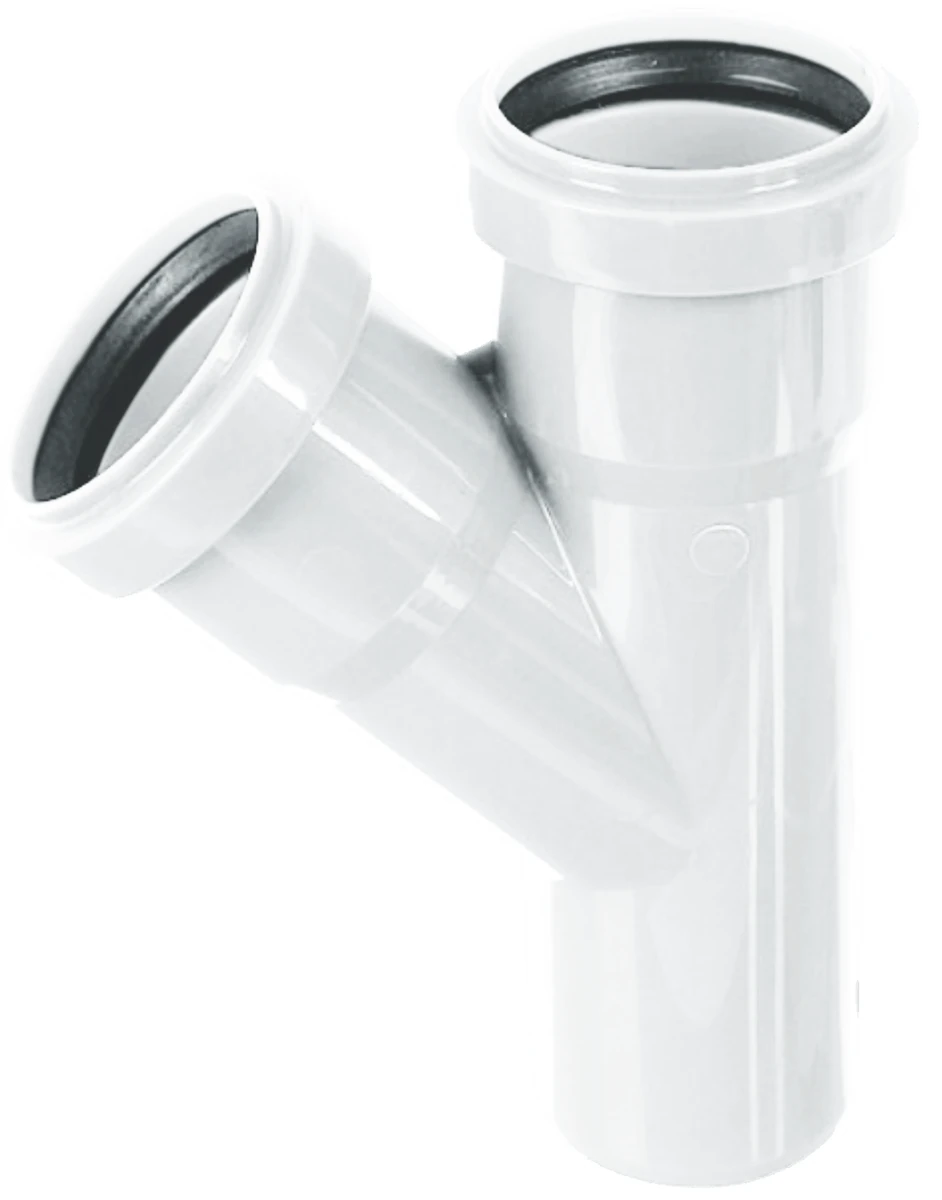

Трубы и фасонные части
Полный набор для стояка и разводки в белом исполнении. Страницы изделий — с чертежами, цены и наличие из 1С — в магазине.
Из чего сделана труба
Тот же непластифицированный поливинилхлорид, что и в серой системе, но плотнее и с толстой стенкой. Белый цвет — для открытого монтажа рядом с сантехникой.
Масса вместо мягкости. Малошумные системы из полипропилена работают за счёт минеральных наполнителей; ШУМЭКС — за счёт плотного НПВХ и толстой стенки. Результат тот же, а жёсткость и химическая стойкость — как у обычной НПВХ-трубы.
Слабогорючий материал Г1. Для стояков, проходящих через этажи жилого дома, это разрешает открытую прокладку и снимает вопросы пожарного надзора: НПВХ не плавится и не капает при горении.
Совместимость с серой системой. Раструбы и диаметры те же, поэтому ревизии, переходы и врезки в существующий стояк делаются без переходников.
- Материал
- НПВХ плотностью 1,6 г/см³, стенка 3,2 мм
- Цвет
- белый RAL 9003, оттенок не регламентируется
- Уплотнение
- кольцо из вулканизированной резины 60 IRHD, EN 1329 / DIN 19534
- Шумопоглощение
- 5–11 дБ при расходе 0,5–2,0 л/с
- Стоки
- до +60 °C постоянно, до +95 °C не дольше 1 мин
- Среда
- pH 2–12: кислоты, щёлочи, жиры, ПАВ
- Горючесть
- Г1, самозатухающий; В1, Д1, Т1; воспламенение +482 °C
- Гарантия / срок службы
- 2 года / не менее 50 лет
- Стандарты
- ГОСТ 32412-2013, EN 1329, DIN 19534, EN 1451-1
- Стояки и лежаки в жилых домах, гостиницах, больницах и офисах
- Внутренние водостоки зданий до 10 м, чердаки и подвалы
- Хозяйственно-фекальная канализация зданий любого назначения
Типоразмеры труб
Два диаметра, одна толщина стенки. Длины от 0,5 до 3 м, чтобы собирать стояк без лишних резов.
Одна толщина стенки на оба диаметра: массивная стенка и есть главный гаситель шума в этой системе.
Таблица прокручивается по горизонтали; выпускаемые длины — в карточке магазина
| Dn, мм | Стенка E, мм | Dвн, мм | Раструб D × L, мм | Длины, мм | Цена от | Магазин |
|---|---|---|---|---|---|---|
| 50в магазин | 3,2 | 43,6 | 66,0 × 50 | 500 · 1 000 · 1 500 · 2 000 · 3 000 | 116 ₽ | в магазин |
| 110в магазин | 3,2 | 103,6 | 125,0 × 47 | 500 · 1 000 · 1 500 · 2 000 · 3 000 | 271 ₽ | в магазин |
Размеры — по каталогу завода ХЕМКОР (малошумная система ШУМЭКС). Dвн — внутренний диаметр, D × L — наружный диаметр и глубина раструба. Цены по длинам и наличие из 1С — в карточке магазина.
3,2 мм
Стенка на обоих диаметрах. У облегчённой серой трубы Ø50 — 1,8 мм, Ø110 — 2,2 мм.
103,6 мм
Внутренний диаметр Ø110 — как у стандартной серой трубы: пропускная способность не меняется.
47 мм
Глубина раструба Ø110, у Ø50 — 50 мм. Метка на 10 мм меньше: зазор на тепловое удлинение.
Монтаж без мостиков шума
Труба тихая, но звук ищет обходные пути: металл хомута, бетон перекрытия, стена. Пять правил, которые их перекрывают.
Собрать стояк раструбами вверх
Раструб — навстречу потоку. Тройники для отводов ставят на нужной высоте, ревизию — на нижнем этаже. Вставка — с зазором 10 мм по метке, со смазкой.
Хомуты только с резиновой вставкой
Неподвижный хомут под каждым раструбом, скользящие между ними; горизонтали — через 10 диаметров. Металл хомута не должен касаться трубы: вставка и есть развязка по шуму.
Перекрытия — в гильзе с минватой
Труба не должна касаться бетона. В отверстие ставят гильзу, зазор заполняют минеральной ватой или эластичным негорючим уплотнителем.
Повороты — двумя отводами 45°
Внизу стояка и на поворотах лежака вместо отвода 87° ставят два по 45°: поток не бьёт в стенку, шум и риск засора меньше.
Не прижимать к стене и другим трубам
Между стояком и стеной остаётся зазор; водопровод и вентиляция крепятся отдельно. Общий хомут на две трубы передаёт вибрацию по всему дому.
30 дБ
Допустимый уровень шума в жилых помещениях ночью по СП 51.13330; ШУМЭКС даёт 5–11 дБ.
20 мм/м
Уклон лежака Ø110; для Ø50 — 30 мм/м. Малый уклон — застой, большой — осадок остаётся.
≤ 10 D
Шаг креплений горизонтальных участков; стояк — не реже одного хомута на этаж.
10 мм
Зазор между торцом трубы и дном раструба на тепловое удлинение.
Документы и нормы
Декларации соответствия и сертификат пожарной безопасности Г1 — для проекта, сметы и приёмки. Рядом — нормы по шуму и внутренней канализации.
Нормы проектирования и монтажа
- ГОСТ 32412-2013 — трубы и фасонные части из НПВХ для внутренней канализации
- СП 51.13330.2011 «Защита от шума» — допустимые уровни шума в жилых помещениях
- СН 2.2.4/2.1.8.562-96 — шум на рабочих местах, в жилых и общественных зданиях
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- EN 1329, DIN 19534, EN 1451-1 — раструбные системы и уплотнительные кольца
Вопросы и ответы
Что спрашивают про тихую канализацию перед заказом.
Из-за массы стенки. Плотность материала — 1,6 г/см³, толщина стенки — 3,2 мм на обоих диаметрах. Тяжёлая стенка не резонирует от потока, как тонкая серая труба, и поглощает звук вместо того, чтобы усиливать его.
По испытаниям завода — 5 дБ при расходе 0,5 л/с и 11 дБ при 2,0 л/с. Норма для жилых помещений — 30 дБ, человеческий шёпот — около 20 дБ. Стояк за стеной спальни не слышен.
Ø50 и Ø110 — те, что нужны для стояков, лежаков и отводов от приборов. Трубы длиной от 0,5 до 3 м, фасонные части под оба диаметра.
Да. Постоянно до +60 °C, кратковременно до +95 °C. Материал стоек к средам pH 2–12: кислотам, щелочам, жирам и ПАВ современных моющих средств.
Раструб с кольцом из вулканизированной резины 60 IRHD по EN 1329 держит и герметичность, и тепловое удлинение трубы. Клея и сварки нет, соединение разборное; срок службы колец — не менее 50 лет.
Класс горючести Г1 (слабогорючий, самозатухающий), группа воспламеняемости В1, малое дымообразование Д1 и низкая токсичность Т1 по ГОСТ 12.1.044. При горении НПВХ не плавится и не образует горящих капель.
Жилые дома, гостиницы, больницы и офисы, где важна тишина; внутренние водостоки зданий до 10 м, включая чердаки и подвалы; хозяйственно-фекальная канализация зданий любого назначения.
Нет. Гладкая внутренняя поверхность и биологическая стойкость материала не дают закрепиться отложениям, грибкам и бактериям. Засоры возникают от ошибок уклона, а не от материала.
Если не создать мостиков шума: хомуты — с резиновой вставкой, проход через перекрытие — в гильзе с минеральной ватой, повороты — двумя отводами по 45°, а стояк не касается стены и других труб.
Белый цвет RAL 9003 сочетается с сантехникой, поэтому стояк и разводку можно оставить открытыми, не пряча в короб. Оттенок белого не регламентируется.
Да, диаметры и раструбы совпадают. Но каждый стык с тонкостенной трубой — место, где шум возвращается. Тихой система остаётся, пока стояк и лежаки собраны из ШУМЭКС целиком.
Гарантия завода — 2 года с даты изготовления при соблюдении правил транспортировки, хранения и монтажа. Расчётный срок службы — не менее 50 лет.
