НПВХХЕМКОР
Жёсткая труба со стенкой 3,2 мм: тише и прочнее
- Класс горючести Г2, самозатухающий
- Кольцо 60 IRHD по EN 1329
- Стенка 3,2 мм: меньше шума и прогибов
- Ø50 и Ø110, длины 0,5–3 м
info (at) hemkor (dot) ru
Внутренняя канализация НПВХ и ПП
Серые трубы Ø50 и Ø110 и фасонные части для стояков и разводки в квартирах, домах и подвалах. Раструб с кольцом, стоки до +60 °C, НПВХ ХЕМКОР и ПП Flextron со склада в Санкт-Петербурге.
- Ø50 · Ø110
- мм, диаметры
- +60 °C
- стоки постоянно
- 50 лет
- срок службы
НПВХ или полипропилен
Обе системы серые, раструбные, одного диаметра и взаимно стыкуются. Разница — в жёсткости, шуме, цене и ассортименте фасонных частей.
ППFlextron
Лёгкий полипропилен: дешевле и шире выбор фасонных частей
- Стоки до +80 °C постоянно, +95 °C кратковременно
- Литьё на роботизированных линиях, точная геометрия
- Крестовины, аэраторы, хомуты, переходы на чугун
- Ø50 и Ø110, фото и цены в магазине
Для стояков в жилых домах, где важна тишина, смотрите белую систему ШУМЭКС: 5–11 дБ вместо 30 у обычной серой трубы.
Трубы и фасонные части
Всё для стояка и разводки: от трубы до ревизии. Страницы изделий — с чертежами, цены и наличие из 1С — в магазине.
Из чего сделана труба
Непластифицированный поливинилхлорид: жёсткий, химически стойкий к бытовой химии полимер. Сплошная стенка, гладкая внутренняя поверхность, раструб с кольцом.
Стойкость к бытовой химии. Кислоты, щёлочи, жиры, белки и поверхностно-активные вещества моющих средств в диапазоне pH 2–12 не разрушают стенку и не оставляют на ней отложений.
Гладкая стенка без зарастания. Материал биологически инертен: грибки и бактерии не закрепляются на поверхности, сечение сохраняется, пропускная способность не падает годами.
Раструб с кольцом вместо клея. Соединение разборное: ревизию можно вскрыть, участок заменить, стояк перебрать без резки. Кольцо компенсирует тепловое удлинение трубы от горячих стоков.
- Материал
- НПВХ (PVC-U), сплошная стенка
- Цвет
- серый, оттенок не регламентируется
- Уплотнение
- кольцо из вулканизированной резины 60 IRHD, EN 1329 / DIN 19534
- Стоки
- до +60 °C постоянно, до +95 °C не дольше 1 мин
- Среда
- pH 2–12: кислоты, щёлочи, жиры, ПАВ моющих средств
- Горючесть
- Г2, самозатухающий; В2, Д2, Т2; воспламенение +482 °C
- Гарантия / срок службы
- 2 года / не менее 50 лет
- Стандарты
- ТУ 6-19-307-86, EN 1329, DIN 19534, EN 1451-1
- Канализация жилых, общественных и производственных зданий, включая технические подвалы
- Вытяжные (фановые) стояки в чердачных помещениях
- Внутренние водостоки зданий высотой до 10 м
Типоразмеры труб
Оба диаметра в двух исполнениях стенки и пяти длинах от 0,5 до 3 м — всё на складе в Санкт-Петербурге.
Две толщины стенки на каждый диаметр: облегчённая для отводов от приборов и стандартная 3,2 мм для стояков и лежаков.
Таблица прокручивается по горизонтали; выпускаемые длины — в карточке магазина
| Dn, мм | Стенка E, мм | Dвн, мм | Раструб D × L, мм | Исполнение | Длины, мм | Магазин |
|---|---|---|---|---|---|---|
| 50в магазин | 1,8 | 46,4 | 66,0 × 50 | облегчённая | 500 · 1 000 · 1 500 · 2 000 · 3 000 | в магазин |
| 50в магазин | 3,2 | 43,6 | 66,0 × 50 | стандарт | 500 · 1 000 · 1 500 · 2 000 · 3 000 | в магазин |
| 110в магазин | 2,2 | 105,6 | 125,0 × 47 | облегчённая | 500 · 1 000 · 1 500 · 2 000 · 3 000 | в магазин |
| 110в магазин | 3,2 | 103,6 | 125,0 × 47 | стандарт | 500 · 1 000 · 1 500 · 2 000 · 3 000 | в магазин |
Размеры — по каталогу завода ХЕМКОР (стандартная система внутренней канализации). Dвн — внутренний диаметр, D × L — наружный диаметр и глубина раструба. Цены по длинам и толщинам стенки и наличие из 1С — в карточке магазина.
47 мм
Глубина раструба Ø110; у Ø50 — 50 мм. Монтажная метка ставится на 10 мм меньше: зазор на тепловое удлинение.
103,6 мм
Внутренний диаметр стандартной трубы Ø110 со стенкой 3,2 мм; у облегчённой 2,2 мм — 105,6 мм.
0,5–3 м
Пять длин на каждый диаметр, чтобы собирать стояк и разводку без лишних резов и муфт.
Монтаж стояка и разводки
Пять правил, которые определяют, будет ли система течь, шуметь и засоряться. Всё — из СП 30.13330 и технической документации завода.
Собрать стояк снизу вверх

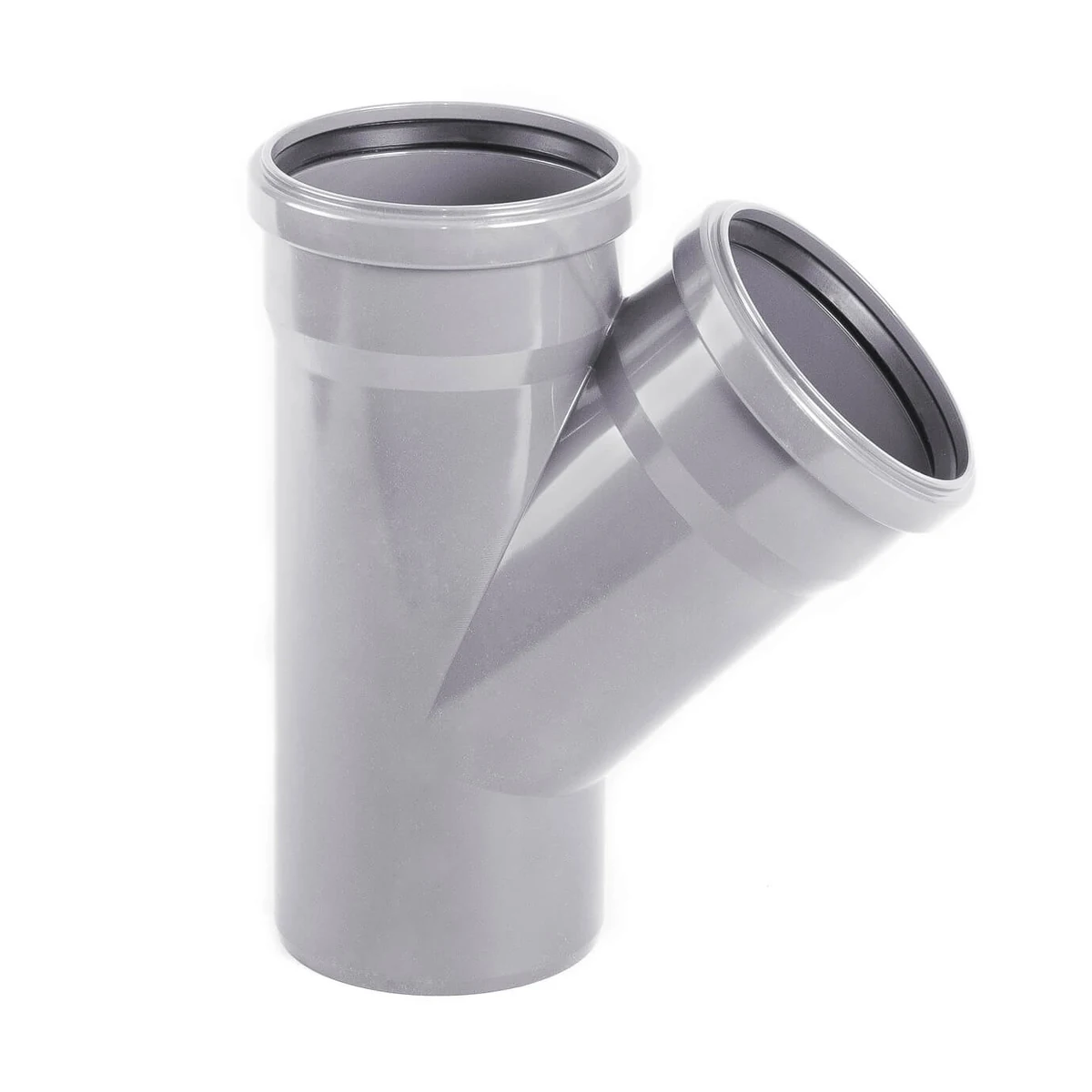

Раструбы — навстречу потоку, то есть вверх. Тройники и крестовины для отводов ставят на нужной высоте, ревизию — на нижнем этаже и через каждые три этажа.
Вставить с зазором по метке
Метка — глубина раструба минус 10 мм. Смазать гладкий конец и кольцо, вставить по оси до метки. На длинных стояках добавить компенсационный патрубок.
Закрепить: неподвижно и скользяще
Под каждым раструбом — неподвижный хомут, между ними — скользящие. Стояк крепят не реже одного раза на этаж, горизонтали — через 10 диаметров.
Выдержать уклон лежаков

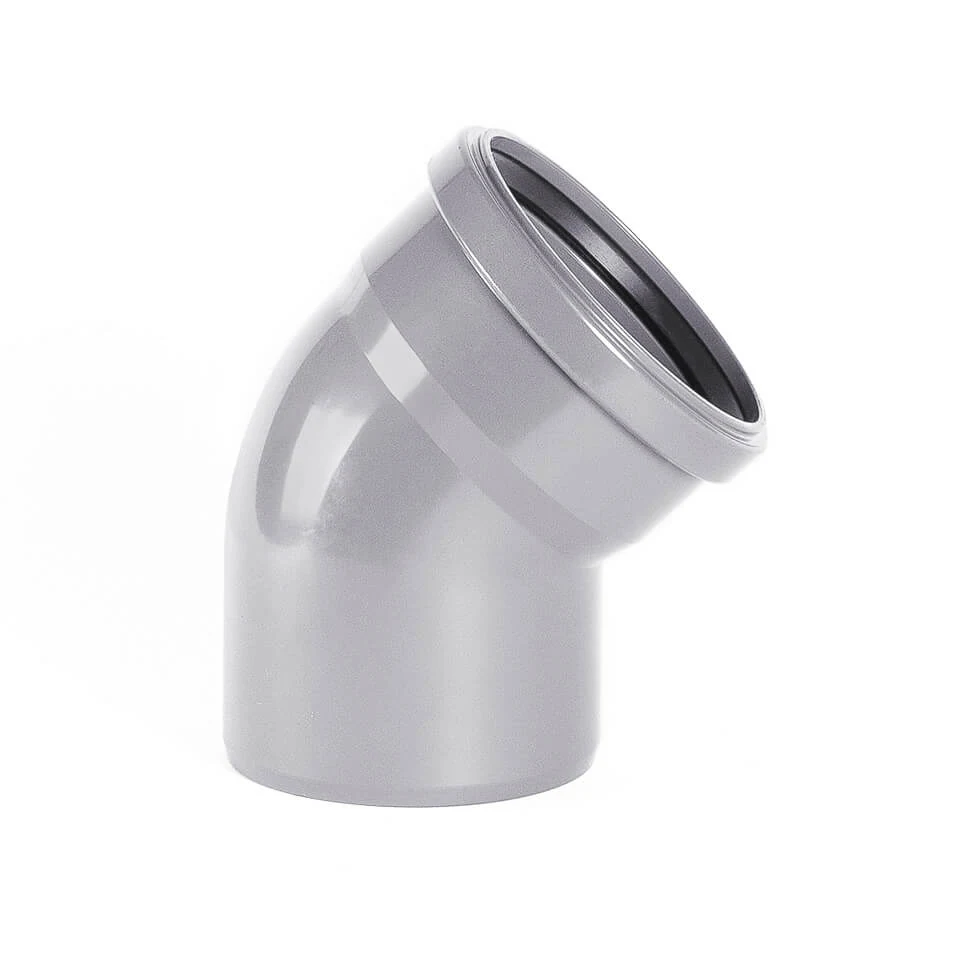

Ø50 — 30 мм/м, Ø110 — 20 мм/м. Направление меняют отводами 45°, а не 87°: два по 45° проходят засор и шумят меньше.
Проверить и закрыть
Проливом воды из всех приборов проверяют стыки и уклоны. Только после этого стояк зашивают, оставив лючок к ревизии.
20 мм/м
Уклон лежака Ø110; для Ø50 — 30 мм/м. Минимум по СП — 0,012 и 0,025.
≤ 10 D
Шаг креплений горизонтальных участков; стояк — не реже одного крепления на этаж.
10 мм
Зазор между торцом трубы и дном раструба на тепловое удлинение.
2 × 45°
Вместо отвода 87° на поворотах лежака: меньше засоров и шума.
Документы и нормы
Сертификаты соответствия и пожарной безопасности завода ХЕМКОР и нормы, по которым проектируют и принимают внутреннюю канализацию.
Нормы проектирования и монтажа
- ГОСТ 32414-2013 — трубы и фасонные части из полипропилена для внутренней канализации; ТУ 6-19-307-86 — трубы и патрубки ПВХ
- EN 1329, DIN 19534, EN 1451-1 — раструбные системы и уплотнительные кольца
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»
- СП 40-102-2000 — проектирование и монтаж трубопроводов из полимерных материалов
- СП 51.13330.2011 «Защита от шума» — для стояков в жилых зданиях
Вопросы и ответы
Что спрашивают сантехники и снабженцы перед заказом.
Оба материала собираются в раструб на кольце и рассчитаны на стоки до +60 °C. НПВХ ХЕМКОР жёстче, тяжелее и тише, класс горючести Г2, стенка 3,2 мм. ПП Flextron легче, дешевле, шире номенклатура фасонных частей. В одном стояке материалы можно стыковать: диаметры и раструбы совпадают, но кольцо и фитинг лучше брать одного производителя.
Для Ø50 — 30 мм на метр (0,03), для Ø110 — 20 мм на метр (0,02); минимально допустимые по СП 30.13330 — 0,025 и 0,012. Уклон меньше нормы даёт застой, больше 0,15 — вода уходит, а осадок остаётся.
Раструбом навстречу потоку: гладкий конец следующей трубы входит в раструб предыдущей по ходу стоков. Так кромка кольца не «ловит» поток и стык не подтекает.
Да. Трубу вставляют в раструб не «в упор», а с зазором около 10 мм по монтажной метке; на стояках ставят компенсационный патрубок, а крепления делят на неподвижные (под раструбом) и скользящие.
Неподвижное крепление — хомутом под раструбом каждой трубы, скользящие — между ними. Шаг креплений на горизонтальных участках не больше 10 наружных диаметров, стояк крепят не реже одного раза на этаж.
Да, монтажная смазка на гладкий конец и кольцо снижает усилие сборки и не даёт кольцу сдвинуться или порваться. Масла и солидол недопустимы.
Допускается до −15 °C при осторожной сборке: трубы хранят при положительной температуре, не бьют по ним и обязательно используют смазку. Ударная вязкость НПВХ на морозе падает.
Вставка «в упор» без зазора — трубу выдавливает из раструба при нагреве. Отсутствие фиксации под раструбом — продольное смещение и разгерметизация. Перекос стыка — утечка. Сдвинутое кольцо — потеря герметичности сразу.
Нет. Внутренняя поверхность гладкая, материал биологически инертен, жиры и мыльные отложения не закрепляются. Засоры возникают из-за неверных уклонов и «переломов» трассы, а не из-за материала.
Внутренняя канализация жилых, общественных и производственных зданий, включая технические подвалы; вытяжные стояки на чердаках; внутренние водостоки зданий высотой до 10 м.
Геометрией раструба, уплотнительным кольцом из резины 60 IRHD и глубиной вставки по метке. Клея и сварки нет: соединение разборное, ревизии и замены не требуют разрушения стояка.
Сменить материал на малошумную систему ШУМЭКС с массивной стенкой, поставить хомуты с резиновой вставкой, проходы через перекрытия выполнить в гильзе с минеральной ватой и заменить отвод 87° на два по 45°.
Нужен расчёт под проект?
Соберём спецификацию стояка и разводки по вашей схеме: трубы, тройники, крестовины, ревизии и крепёж, посчитаем стоимость с доставкой.
