Неправильно подобранный диаметр канализационной трубы — это не просто техническая ошибка. Это постоянные засоры, запах канализации в доме, а в худшем случае — прорыв и затопление. Переделка уже смонтированной системы обходится в 3–5 раз дороже, чем первоначальный монтаж. Поэтому разобраться в размерах стоит до покупки материалов, а не после первого вызова сантехника.
В этой статье — конкретные диаметры для каждого сантехнического прибора, таблицы для внутренней и наружной канализации, разбор отличий между трубами из НПВХ и ПП, а также типичные ошибки, которые допускают при самостоятельном монтаже.
Что нужно знать о диаметрах канализационных труб
Диаметр канализационной трубы — это её наружный размер. Именно наружный, а не внутренний. Это важно, потому что толщина стенки у труб из разных материалов отличается, и при одинаковом наружном диаметре внутренний проход будет разным.
Для бытовой канализации используются трубы с наружными диаметрами:
- 50 мм — для отвода стоков от раковин, моек, ванн, душевых, стиральных и посудомоечных машин
- 110 мм — для подключения унитазов и стояков
- 160 мм и более — для наружной канализации и магистральных участков

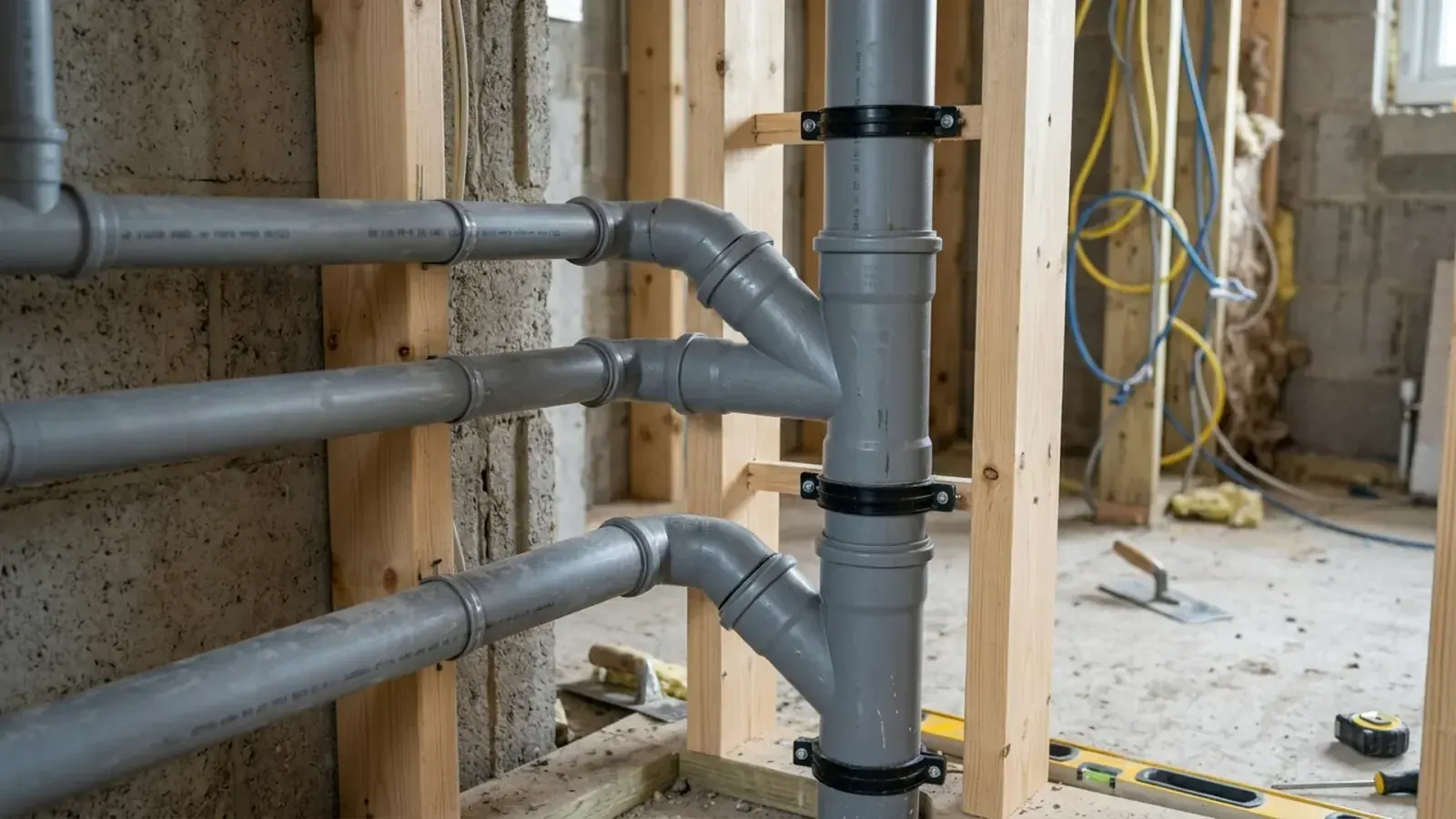

Диаметры труб для внутренней канализации
Внутренняя канализация — это всё, что находится внутри здания: от сифона сантехнического прибора до выхода трубы через фундамент или стену наружу. Здесь используются преимущественно трубы из полипропилена (ПП) и непластифицированного поливинилхлорида (НПВХ).
Какой диаметр нужен для каждого прибора
| Сантехнический прибор | Минимальный диаметр | Рекомендуемый диаметр |
|---|---|---|
| Умывальник, раковина | 40 мм | 50 мм |
| Мойка кухонная | 50 мм | 50 мм |
| Ванна | 50 мм | 50 мм |
| Душевая кабина | 40 мм | 50 мм |
| Стиральная машина | 32 мм | 50 мм |
| Посудомоечная машина | 32 мм | 50 мм |
| Биде | 40 мм | 50 мм |
| Унитаз | 100 мм | 110 мм |
Горизонтальные участки и объединение стоков
Когда несколько приборов подключаются к одной горизонтальной линии, диаметр определяется по наибольшему из подключённых приборов. Подключили раковину (50 мм) и унитаз (110 мм) к общей трубе — горизонтальный участок должен быть не менее 110 мм.
Типичная схема разводки в санузле:
- Раковина → отвод 50 мм
- Ванна / душ → отвод 50 мм
- Стиральная машина → отвод 50 мм
- Все отводы 50 мм объединяются в общую линию 50 мм
- Унитаз → отвод 110 мм
- Общая линия 50 мм врезается в трубу 110 мм после унитаза по ходу движения стока
Канализационный стояк
Стояк — вертикальная труба, собирающая стоки со всех этажей. Стандартный диаметр стояка — 110 мм. Этого достаточно для жилого дома высотой до 5 этажей при обычной нагрузке.
Стояк диаметром 50 мм допускается только в том случае, если к нему не подключён ни один унитаз — например, отдельный стояк для кухни. На практике такое решение встречается редко.
Диаметры труб для наружной канализации
Наружная канализация — участок от выхода из здания до септика, ЛОС или точки подключения к центральной сети. Условия эксплуатации здесь жёстче: грунтовые нагрузки, перепады температур, возможное промерзание. Поэтому для наружной прокладки используют трубы из НПВХ (рыжего или оранжевого цвета) класса жёсткости SN4 или SN8.
Стандартные диаметры для наружных участков
| Назначение участка | Диаметр трубы |
|---|---|
| Отвод от одного дома (до 3 приборов с унитазом) | 110 мм |
| Отвод от дома с большой нагрузкой (2 санузла, кухня, прачечная) | 110–160 мм |
| Объединение стоков от двух зданий | 160 мм |
| Магистральный участок посёлка | 200–315 мм |
Для частного дома в подавляющем большинстве случаев наружная канализация выполняется трубой 110 мм. Переход на 160 мм оправдан при длине трассы свыше 15–20 метров или при подключении нескольких точек водоотведения с высоким расходом.
Уклон наружной канализации
Диаметр и уклон — связанные параметры. Без правильного уклона даже труба верного диаметра работать не будет.
- Труба 110 мм — уклон 2 см на 1 погонный метр (0,02)
- Труба 160 мм — уклон 0,8 см на 1 метр (0,008)
- Труба 200 мм — уклон 0,7 см на 1 метр (0,007)

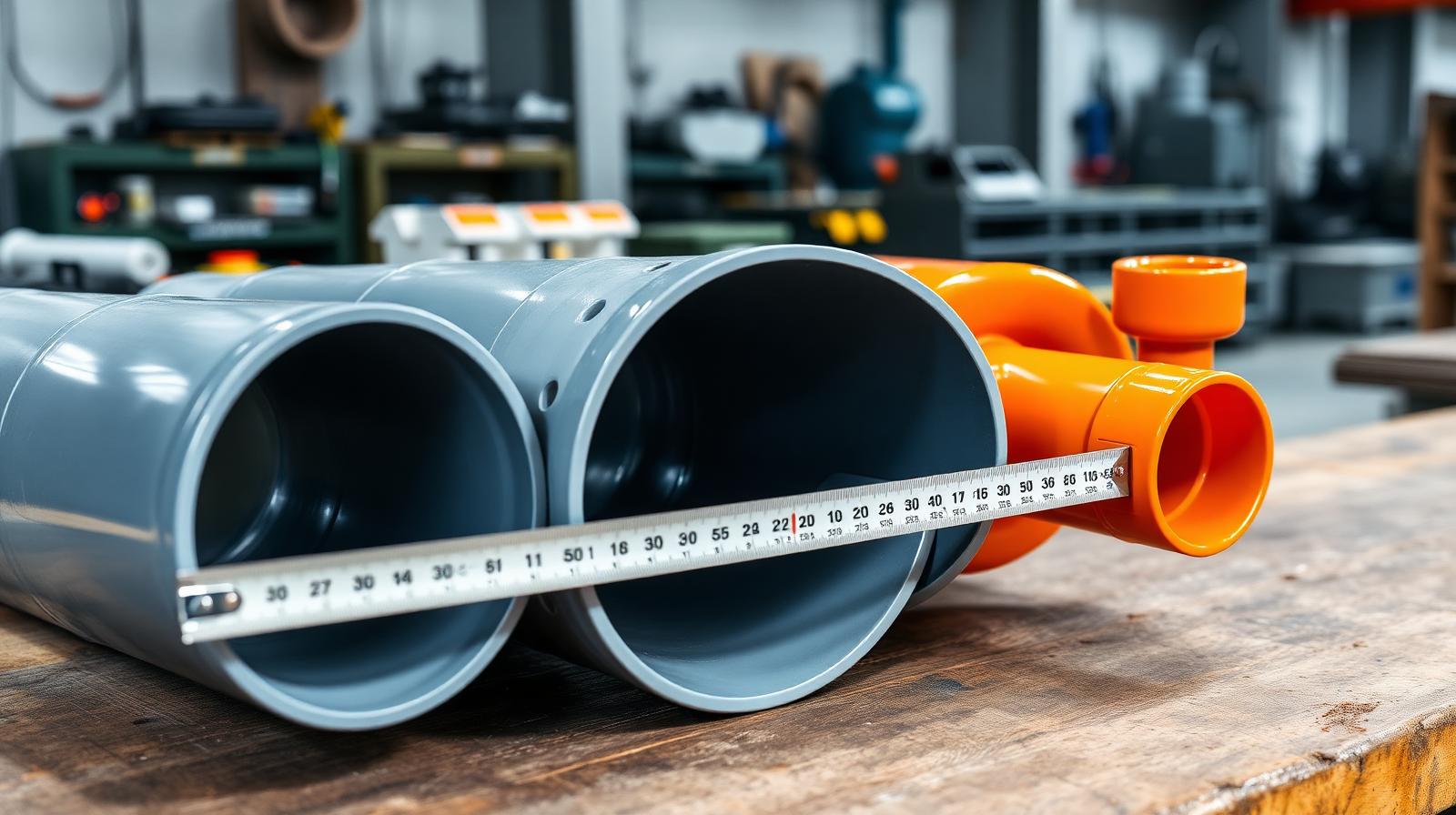

НПВХ или ПП — что выбрать и как это влияет на диаметр
Оба материала — лидеры рынка полимерных канализационных труб. Но между ними есть существенные различия, в том числе влияющие на выбор размера.
Трубы из полипропилена (ПП)
- Цвет: серый (для внутренней канализации)
- Рабочая температура: до +80 °C, кратковременно до +95 °C
- Стандартные диаметры: 32, 40, 50, 110 мм
- Толщина стенки у ПП 110 мм: обычно 2,7 мм (внутренний проход ≈ 104,6 мм)
ПП-трубы — оптимальный выбор для внутренней разводки. Они выдерживают горячие стоки от посудомоечных и стиральных машин, легко режутся, имеют малый вес. Раструбное соединение с резиновым уплотнительным кольцом обеспечивает быстрый монтаж без специальных инструментов.
Трубы из НПВХ (непластифицированный ПВХ)
- Цвет: оранжевый/рыжий (наружная), серый (внутренняя)
- Рабочая температура: до +60 °C, кратковременно до +80 °C
- Стандартные диаметры (наружные): 110, 160, 200, 250, 315 мм
- Толщина стенки у НПВХ 110 мм SN4: 3,2 мм (внутренний проход ≈ 103,6 мм)
- Класс жёсткости: SN2, SN4, SN8
НПВХ — стандарт для наружной канализации. Повышенная кольцевая жёсткость позволяет укладывать трубы на глубину до 6–8 метров (SN8). При этом НПВХ дешевле ПП при одинаковом диаметре.

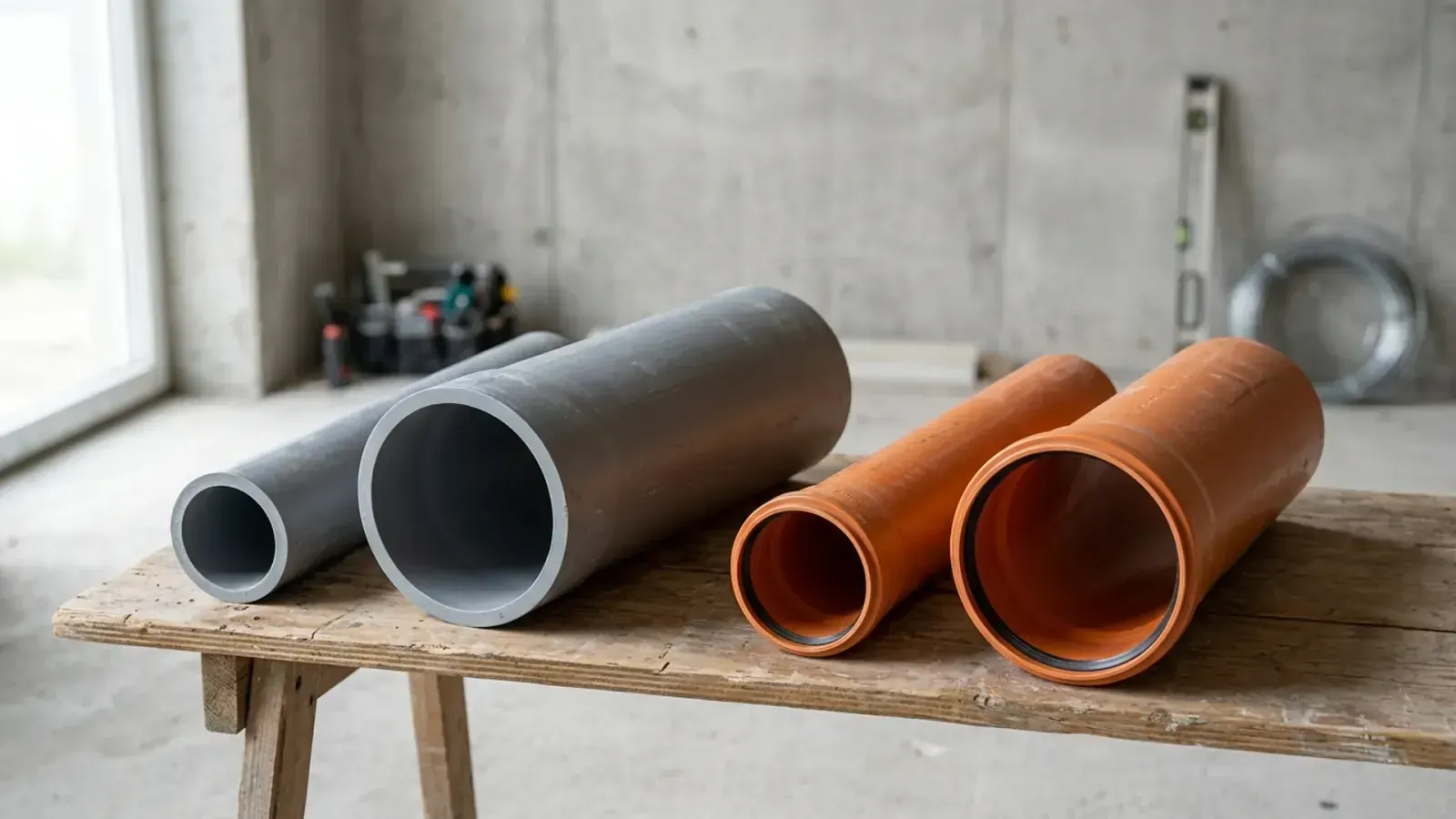

Сравнительная таблица
| Параметр | ПП (серый) | НПВХ (оранжевый) |
|---|---|---|
| Область применения | Внутренняя канализация | Наружная канализация |
| Макс. температура длительная | +80 °C | +60 °C |
| Внутренний проход (при d=110) | ≈ 104,6 мм | ≈ 103,6 мм |
| Стойкость к УФ | Низкая | Средняя |
| Кольцевая жёсткость | SN2–SN4 | SN4–SN8 |
| Цена (за 1 м, d=110) | от 180 руб. | от 150 руб. |
Другие материалы труб
Хотя ПП и НПВХ занимают около 85–90% рынка бытовой канализации, иногда встречаются и другие варианты.
- Чугунные трубы — всё ещё стоят в домах советской постройки. Стандартные диаметры: 50 и 100 мм (внутренний). Наружный диаметр чугунной трубы DN100 составляет около 118 мм, что важно при стыковке с пластиком — потребуется переходная манжета 110×124 мм.
- Трубы ПНД (полиэтилен) — применяются для напорной канализации с фекальными насосами. Диаметры: 32, 40, 50, 63 мм. При использовании КНС достаточно напорной трубы 32–40 мм.
- Керамические и бетонные трубы — сфера магистральных городских сетей, в частном строительстве практически не используются.
Как рассчитать диаметр — упрощённый метод
Полный гидравлический расчёт канализации по СП 30.13330.2016 предполагает определение расхода стоков, степени наполнения трубы, скорости потока и выполнения условия самоочищения. Для профессионального проектирования это обязательно. Но для частного дома с типовой планировкой можно воспользоваться упрощённым подходом, который не противоречит нормативам.
Алгоритм:
- Определите все сантехнические приборы в доме
- Назначьте каждому прибору отводную трубу по таблице выше
- Горизонтальные линии от приборов до стояка — не менее максимального диаметра подключённых приборов
- Стояк — 110 мм (если есть хотя бы один унитаз)
- Выпуск из здания — не менее диаметра стояка (110 мм)
- Наружная труба до септика — 110 мм (при длине до 15 м и обычной нагрузке)
Пример для двухэтажного дома
- 1 этаж: кухня (мойка 50 мм) + гостевой санузел (унитаз 110 мм, раковина 50 мм)
- 2 этаж: основной санузел (унитаз 110 мм, ванна 50 мм, раковина 50 мм) + постирочная (стиральная машина 50 мм)
- Стояк: 110 мм
- Выпуск и наружная труба: 110 мм
В этом примере трубы большего диаметра не нужны. 110 мм при уклоне 2 см/м обеспечивает пропускную способность около 5,5 л/с при наполнении 0,5 — этого достаточно для одновременного слива нескольких приборов.
Ошибки при выборе диаметра
Эти ошибки встречаются в каждом втором самостоятельном монтаже. Каждая из них ведёт к проблемам, которые проявляются не сразу, а через недели или месяцы эксплуатации.
Практические рекомендации от сантехников
- Всегда предусматривайте ревизии (прочистные люки) на стояках и горизонтальных участках длиной более 3–4 метров. Ревизия должна соответствовать диаметру трубы: на 110-й трубе — ревизия 110 мм.
- На поворотах используйте два отвода по 45° вместо одного на 90°. Это снижает риск засоров и уменьшает гидравлическое сопротивление. Особенно критично для трубы 50 мм.
- Не экономьте на качестве уплотнительных колец. Дешёвые кольца теряют эластичность через 3–5 лет, и соединения начинают протекать. Перед монтажом смазывайте кольца силиконовой смазкой — это облегчает сборку и продлевает срок службы уплотнения.
- Закладывайте гильзы при проходе через стены и перекрытия. Гильза должна быть на 1–2 типоразмера больше трубы (для трубы 110 мм — гильза из трубы 160 мм).
- Для кухонной мойки с измельчителем (диспоузером) достаточно стандартной трубы 50 мм, но обязательно с уклоном не менее 2,5 см/м — измельчённые пищевые отходы требуют более интенсивного потока.
- При подключении к существующему коллектору используйте тройники или седёлки, а не кустарные врезки. Герметичность узла подключения — залог отсутствия инфильтрации грунтовых вод в систему.
Способы подключения к существующей канализации
При ремонте или расширении системы возникает задача врезки новой ветки в уже работающий трубопровод. Три основных способа:
- Через тройник. Разрезается существующая труба, устанавливается тройник нужного диаметра. Самый надёжный способ, но требует частичного демонтажа.
- Через седёлку (седловый отвод). На трубу устанавливается накладка с отводом. Труба не разрезается, в ней высверливается отверстие. Подходит для наружной канализации и подключения дополнительных ливнёвок.
- Через специальный переходной узел. Используется при стыковке труб разных материалов и диаметров — например, при переходе с чугунного стояка 100 мм на пластиковую разводку 110 мм.
FAQ — частые вопросы
Заключение
Выбор диаметра канализационных труб — задача, которая решается один раз и на десятилетия. Для абсолютного большинства частных домов и квартир достаточно двух размеров: 50 мм и 110 мм. Первый — для раковин, ванн и бытовой техники, второй — для унитазов, стояков и наружной трассы.
Главные принципы, которые нужно запомнить:
- Диаметр не уменьшается по ходу движения стоков
- ПП (серый) — внутри дома, НПВХ (рыжий) — в грунте
- Уклон 2 см/м для трубы 110 мм — обязателен
- Больше — не значит лучше: завышенный диаметр ведёт к заиливанию
