Смотровой колодец для канализации: где обязателен, из чего собрать и как обслуживать

Трассу наружной канализации закапывают один раз, а обслуживают десятилетиями. И если на трассе нет ни одного смотрового колодца, любая рядовая проблема — заиливание, просадка уклона, корни, пробка на повороте — решается не тросом за час, а экскаватором за два дня и раскопанным газоном. Колодец стоит от 15 до 60 тысяч рублей и ставится за смену; раскопка закопанной трассы обходится дороже и повторяется каждый раз. Разберём, где смотровой колодец обязателен по нормам, где достаточно ревизии, из чего его собрать, какого он должен быть размера и глубины, как смонтировать и как потом обслуживать, чтобы не превратить его в источник проблем.

Зачем нужен смотровой колодец

Смотровой колодец — это не «резервуар» и не часть очистного сооружения. Это техническая камера доступа: точка, из которой можно увидеть, измерить и прочистить трубопровод, не вскрывая грунт. Его задачи узкие и вполне конкретные.

• Доступ для прочистки. Через колодец в трубу заводят трос, пружину или шланг гидродинамической машины — в обе стороны от камеры. Без колодца прочищать длинную трассу можно только со стороны дома, и то не всегда.
• Контроль состояния. Видно уровень стоков, наличие подпора, заиливание лотка, состояние стыков. Стабильно полный колодец — сигнал о засоре или просадке ниже по трассе задолго до того, как унитаз перестанет смывать.
• Обслуживаемый узел соединения. В колодце сводят несколько веток (дом, баня, летняя кухня, дождеприёмники) — не в закопанном тройнике, который потом не найти.
• Гашение перепада. Когда трасса резко уходит вниз, перепад отрабатывают в перепадном колодце, а не крутым участком трубы, который размывает лоток и создаёт срыв гидрозатворов.
• Вентиляция сети. Люк с вентиляционными отверстиями и сам объём камеры участвуют в воздухообмене наружной сети, снижая перепады давления в трубопроводе.
• Граница ответственности. Контрольный колодец на выходе с участка — точка, где заканчивается ваша сеть и начинается городская или СНТ-шная. По нему принимают врезку и разбирают споры.

Где колодец обязателен: нормы расстановки

Расстановку смотровых колодцев на наружных сетях регламентирует СП 32.13330.2018 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85). Логика документа простая: колодец нужен там, где поток меняет своё поведение, и там, где до ближайшей точки доступа стало слишком далеко.

Обязательные точки

• В местах присоединений — там, где в магистраль входит боковая ветка (от бани, второго санузла, дождеприёмника).
• В местах изменения направления — на любом повороте трассы. Поворот и так самое засоряемое место, и оставлять его без доступа нельзя.
• В местах изменения уклона — там, где трасса становится круче или положе.
• В местах изменения диаметра — например, при переходе Ø110 → Ø160 перед выходом на магистраль.
• На прямых участках — с нормируемым шагом, который зависит от диаметра трубы (см. таблицу ниже).

Шаг между колодцами на прямых участках

Частная канализация почти всегда живёт в первой строке этой таблицы: ввод в дом делают Ø110, магистраль по участку — Ø160. Практический вывод — на прямом участке длиннее 35 метров колодец нужен обязательно, и это ещё до того, как вы посчитали повороты и врезки.

Что это значит для участка частного дома

Нормы писались для городских сетей, но переносятся на частный участок почти дословно. Типовая схема ввода «дом — септик» длиной 20–30 метров с одним поворотом требует минимум одного колодца — на повороте. Схема с двумя строениями и общей магистралью — двух: узлового на врезке и поворотного либо контрольного перед септиком.

• Поворот трассы — колодец или как минимум ревизия. Подробно про геометрию поворота: поворот канализационной трубы на 90° под землёй.
• Врезка второй ветки — узловой колодец. Врезаться закопанным тройником без доступа — значит потерять узел из виду навсегда.
• Перед септиком или ЛОС — контрольный колодец. По нему проверяют, что до септика стоки доходят, а подпор идёт не со стороны дома.
• На границе участка — контрольный колодец при подключении к централизованной сети. Его состав и место обычно задаёт водоканал в техусловиях.
• При заходе трассы под проезд или парковку — колодец перед въездом, чтобы обслуживать участок под нагрузкой, не вскрывая покрытие.

Виды смотровых колодцев

Колодцы различают по назначению — от него зависит и обвязка внутри камеры, и размер.

Линейный

Простейший тип: одна труба вошла, одна вышла, направление и диаметр не меняются. Ставится на прямых участках по нормируемому шагу. Внутри — прямой открытый лоток по оси трубы.

Поворотный

Стоит в месте изменения направления. Лоток внутри камеры делают плавным, по дуге, а угол между подводящим и отводящим трубопроводом принимают не менее 90° — то есть поток разворачивается на угол не круче прямого. Поворотный колодец решает ту же задачу, что и два отвода по 45°, но дополнительно даёт доступ к узлу.

Узловой (соединительный)

Точка схождения нескольких веток. В камере несколько подводящих лотков, сходящихся в один отводящий. Именно здесь удобно объединять хозяйственно-бытовую канализацию дома и хозпостроек — с сохранением доступа к каждому вводу.

Контрольный

Последний колодец на вашей сети перед присоединением к городской или уличной магистрали. Служит границей эксплуатационной ответственности: из него берут пробы, по нему фиксируют состояние сети при спорах с водоканалом. На участке частного дома роль контрольного часто играет колодец перед септиком.

Перепадный

Нужен там, где отметки лотков подводящей и отводящей труб сильно расходятся: трасса идёт по склону, обходит препятствие или подключается к глубоко заложенной магистрали. По СП перепад высотой до 0,5 м на трубопроводах диаметром до 600 мм допускается выполнять без перепадного устройства — простым сливом в лоток колодца. Больший перепад отрабатывают стояком внутри камеры или практическим профилем — иначе падающая струя разбивает лоток и вспенивает стоки.

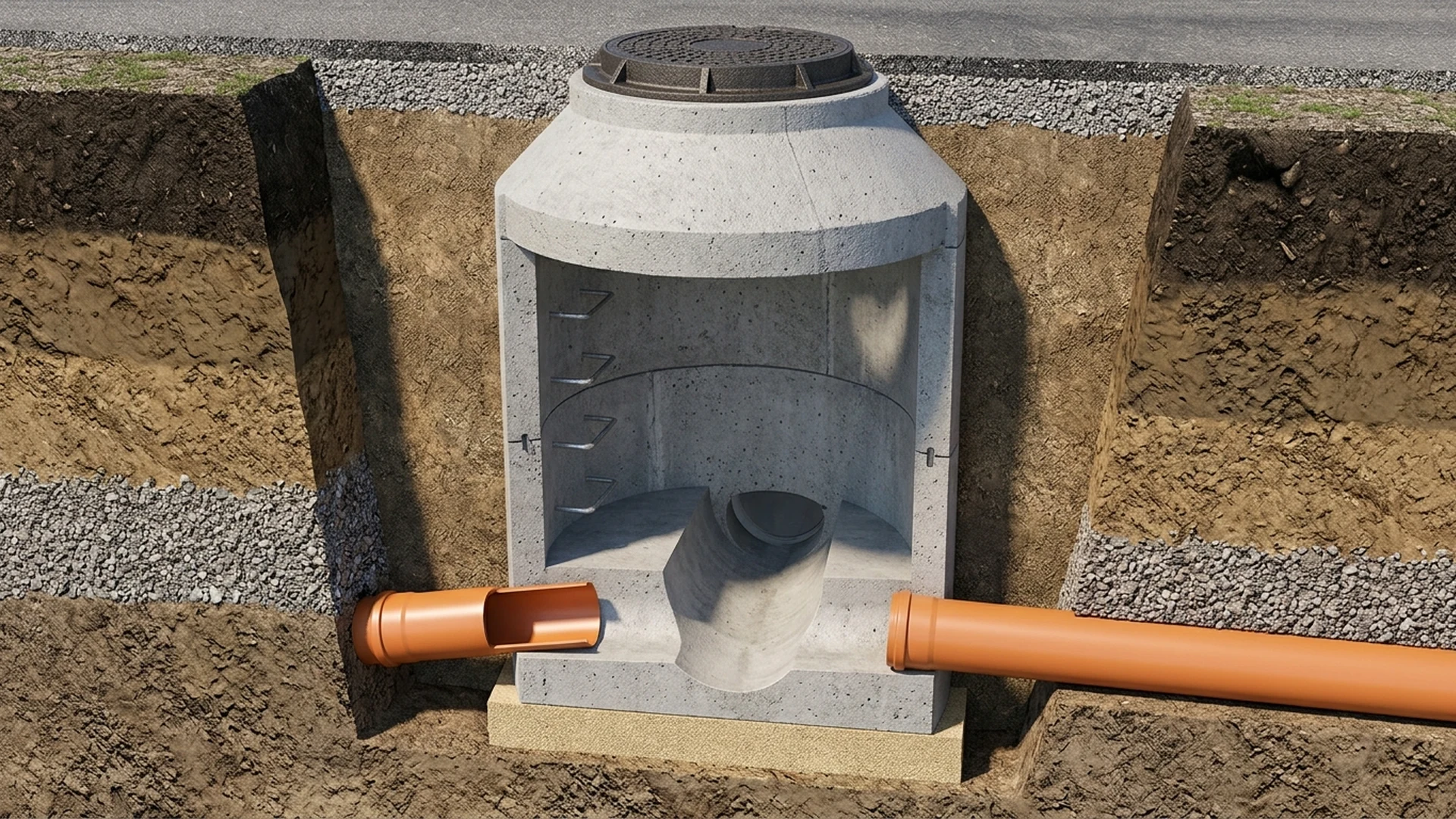

Устройство колодца: из чего он состоит

Независимо от материала, любой смотровой колодец собирается из одних и тех же элементов снизу вверх.

1. Основание — уплотнённая песчано-гравийная подушка 100–150 мм, при слабых грунтах с подбетонкой.
2. Днище с лотком — плита или формованное дно, в котором сделан открытый канал по форме трубы. По бокам от лотка — горизонтальные полки, на которые встаёт человек при обслуживании.
3. Рабочая камера — основной объём, где выполняются работы. Нормируемая высота рабочей камеры — 1800 мм.
4. Переходная часть и горловина — сужение до Ø700 мм под люк.
5. Люк с крышкой — по классу нагрузки места установки.
6. Скобы или лестница — для спуска, если камера рассчитана на вход человека.
7. Врезки (вводы) — узлы прохода труб через стенку колодца, обязательно эластичные: манжета, уплотнительное кольцо или сальник.

Лоток — деталь, которую чаще всего портят

Лоток — это продолжение трубы внутри колодца. Его форма повторяет нижнюю половину трубы, а высота равна её диаметру. Поток должен пройти камеру, не потеряв скорость и не выйдя из русла. Именно поэтому дно колодца не делают плоским: на плоском дне стоки растекаются, скорость падает, взвесь оседает — и колодец из точки обслуживания превращается в отстойник, который сам становится причиной засора.

Размеры камеры по нормам

Из чего собрать колодец: материалы

Железобетонные кольца

Классика по ГОСТ 8020-2016: кольца КС (например, КС 10.9 — внутренний диаметр 1000 мм, высота 890 мм), плита днища, плита перекрытия, горловина. Решение долговечное, устойчивое к всплытию за счёт собственного веса и понятное любой приёмке.

• Плюсы: срок службы 50+ лет, высокая прочность, не боится нагрузки сверху, тяжёлый — не всплывает при высоком УГВ.
• Минусы: одно кольцо весит порядка 600 кг — без манипулятора или крана монтаж невозможен. Стыки колец нужно герметизировать, иначе колодец подтапливают грунтовые воды, а стоки уходят в грунт. Заезд техники на благоустроенный участок часто дороже самих колец.

Готовые пластиковые колодцы

Промышленные колодцы из полипропилена и полиэтилена: формованное дно с готовыми лотками и патрубками под трубы, гофрированная шахта Ø315–1000 мм, телескопическая горловина под люк. Собираются вручную, герметичны по определению — стыков с раствором нет.

• Плюсы: монтаж вдвоём за несколько часов без техники, полная герметичность, готовая гидравлика лотка, малый вес, коррозия не грозит.
• Минусы: цена комплекта, необходимость аккуратной послойной обсыпки и разгрузочной плиты под люк в проезжей части. При высоком УГВ лёгкую шахту нужно якорить.

Колодец из трубы большого диаметра

Рабочий компромисс для частного участка: шахта из отрезка канализационной трубы большого диаметра — Ø315, Ø400 или Ø500 мм — с герметичной заглушкой или бетонным дном, врезками через уплотнительные манжеты и люком на разгрузочном кольце. Такой колодец обслуживается с поверхности: трос, шланг и видеоинспекция проходят свободно. По деньгам он обычно вдвое дешевле готового пластикового и в разы дешевле железобетона с техникой.

Ключевой момент — жёсткость трубы. Шахта работает как заглублённая конструкция и воспринимает боковое давление грунта, поэтому для неё берут трубу с классом жёсткости SN4, а под нагружаемыми зонами — SN8. Что означают эти классы и как не купить «SN4 по цене SN2», разобрано в статье как выбрать трубу для наружной канализации: SN2, SN4, SN8.

Кирпич и монолит

Исторический вариант: кирпичная кладка на цементном растворе с оштукатуриванием изнутри или монолитный бетон в опалубке. Материалы дешёвые, но работа занимает несколько дней, шов со временем размывается, а герметичность требует постоянного обслуживания. Сегодня оправдан только там, где невозможен завоз готовых изделий.

Глубина колодца и отметки лотка

Глубину колодца не выбирают отдельно — её задаёт трасса. Отметка лотка колодца равна отметке лотка трубы в этой точке. Труба заходит в камеру, продолжается лотком и выходит дальше без уступа вверх и без обратного уклона.

• Глубина заложения трассы считается от отметки выпуска из дома с учётом уклона и длины участка. Как её определить и почему «ниже глубины промерзания» — не всегда верный ответ, разобрано в статье глубина укладки канализационной трубы.
• Типовой диапазон для частного дома — дно колодца на 0,8–2,5 м от поверхности. Ближе к дому мельче, у септика глубже.
• Уклон трассы сохраняется через колодец: Ø110 — 20 мм/м, Ø160 — 8 мм/м, Ø200 — 7 мм/м. Рассчитать перепад по длине удобно калькулятором уклона.
• Высота горловины подбирается по факту — телескопическая горловина или подрезка шахты по месту, чтобы люк встал на нужной отметке.

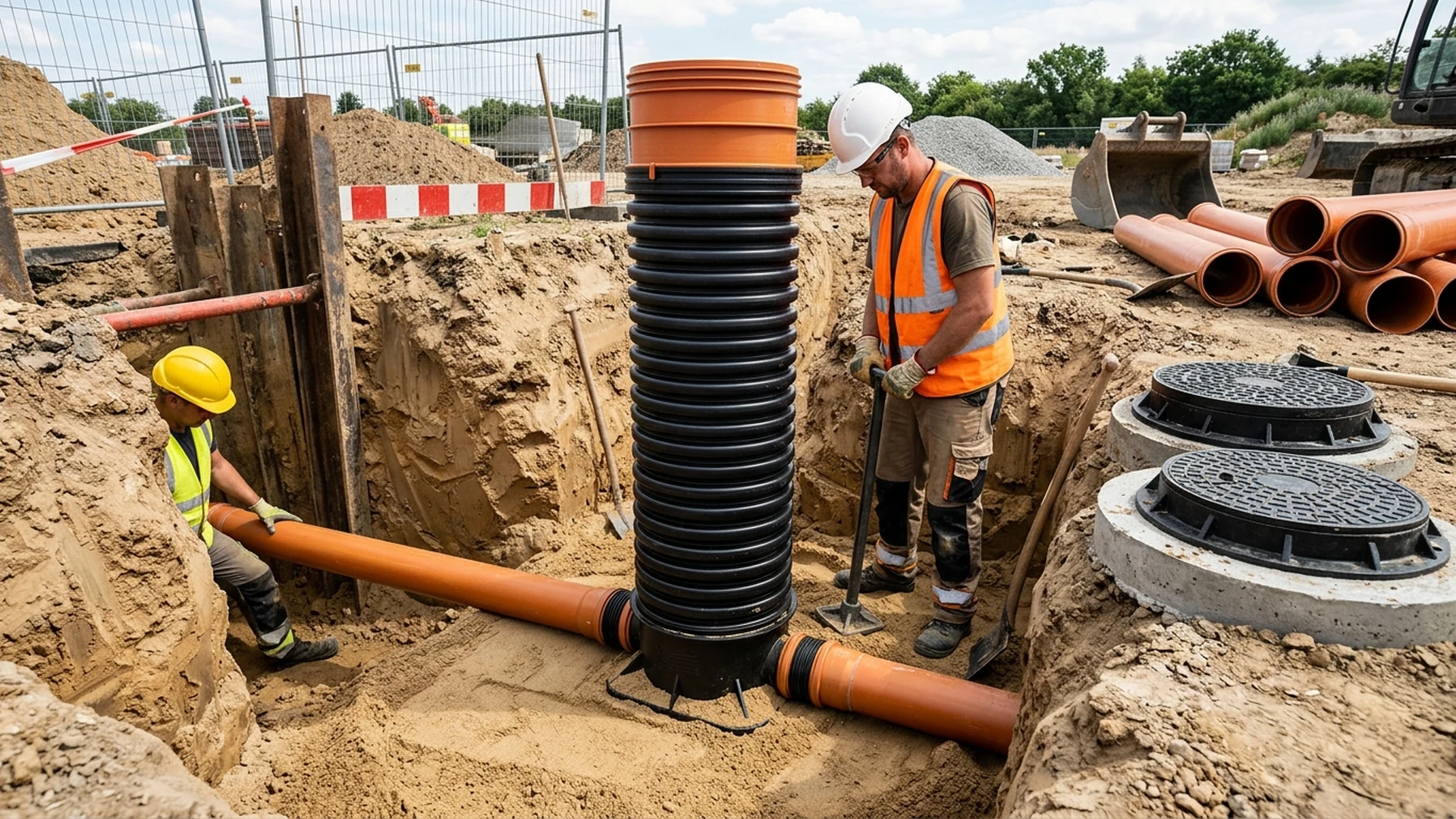

Монтаж колодца: пошагово

Порядок для пластикового колодца или шахты из трубы — то есть для варианта, который реально сделать без крана.

1. Разметка и котлован. Копают на 300–400 мм шире шахты по кругу и на 150–200 мм ниже проектной отметки дна — под подушку. Стенки при глубине более 1,5 м в сыпучих грунтах крепят щитами.
2. Подушка. Песок или ПГС слоем 100–150 мм с послойной трамбовкой и проливкой. Проверяют горизонтальность — колодец должен стоять вертикально, без завала.
3. Установка дна. Формованное дно или заглушенный низ шахты ставят на подушку. Дно ориентируют по направлению потока: лоток должен смотреть точно по оси трассы.
4. Подрезка шахты по высоте. Гофрированную трубу режут по гребню волны, обычную трубу — ножовкой с последующей зачисткой фаски.
5. Врезка труб. Отверстия сверлят коронкой строго по диаметру манжеты. Труба входит в колодец только через эластичное уплотнение — манжету, кольцо или сальник. Уплотнение смазывают силиконовой смазкой, не мылом и не солидолом.
6. Выставление отметок. Лоток входящей и выходящей трубы проверяют лазерным нивелиром или уровнем на правиле. Это последний момент, когда ошибку в уклоне можно исправить без раскопки.
7. Обратная засыпка. Ведут послойно — по 200–300 мм, песком или ПГС без камней, с трамбовкой по кругу равномерно со всех сторон. Односторонняя засыпка сдвигает шахту и рвёт врезки.
8. Разгрузочная плита и люк. Под люком делают железобетонное кольцо или плиту, которая принимает нагрузку на грунт, а не на шахту. Люк выставляют по отметке поверхности.
9. Проверка. Проливают трассу водой из шланга: поток должен проходить камеру транзитом, без завихрений и без стояния в лотке.

Люк: классы нагрузки

Люки классифицирует ГОСТ 3634-2019. Класс обозначает испытательную нагрузку в килоньютонах: A15 — 15 кН (около 1,5 тонн), D400 — 400 кН (40 тонн). Ошибка в классе — это либо переплата в несколько раз, либо провалившийся под машиной люк.

Отметка установки люка тоже нормируется: в мощёной части — вровень с покрытием; в зелёной зоне — на 50–70 мм выше поверхности земли; на незастроенной территории — на 200 мм выше. Смысл в том, чтобы поверхностные и талые воды не стекали в колодец через зазор под крышкой.

• Чугун — прочность и ресурс, но вес 40–100 кг и интерес со стороны сборщиков металла.
• Полимерпесчаный — легче и дешевле, не примерзает и не гремит, подходит для зелёной зоны и дорожек; под автомобильную нагрузку берут только класс не ниже B125 от проверенного производителя.
• Утеплённая вставка — пенопластовый вкладыш под крышкой в северных регионах: снимает риск промерзания верха камеры.

Обслуживание колодца

Колодец существует ради обслуживания, но и сам его требует — правда, минимального.

• Осмотр 2 раза в год — весной после схода снега и осенью перед морозами. Смотрят уровень стоков, чистоту лотка, состояние врезок и герметичность стыков.
• Промывка лотка — струёй из шланга при каждом осмотре. Занимает пять минут и снимает начинающееся заиливание.
• Профилактическая прочистка трассы — раз в 2–3 года гидродинамической машиной через колодец, если в стоках много жира или на трассе есть длинные пологие участки. Как выбрать метод, разобрано в статье прочистка канализационных труб.
• Контроль уровня — стабильно высокий уровень в колодце означает засор или просадку ниже по потоку. Это диагноз, поставленный до аварии.
• Зимой — очистка крышки от наледи и снега, проверка вентиляционных отверстий люка.
• Осмотр после земляных работ рядом с трассой — техника на участке частая причина смещения шахты и разгерметизации врезок.

Сколько стоит колодец

Порядок цен на середину 2026 года для колодца глубиной около 2 метров на участке частного дома. Цифры ориентировочные: разброс по регионам и по доступности подъезда для техники доходит до двух раз.

Для сравнения: раскопка закопанной трассы длиной 30 метров под поиск засора — это работа экскаватора, восстановление благоустройства и, как правило, замена участка трубы. Один такой выезд перекрывает стоимость двух колодцев, а повторяется он не один раз за срок службы сети.

Частые ошибки

• Плоское дно без лотка. Колодец превращается в отстойник: стоки растекаются, скорость падает, осадок копится в самой камере.
• Уступ или обратный уклон в лотке. Постоянная лужа с осадком, засор в течение года.
• Жёсткая заделка труб в стенку на цементном растворе. При осадке грунта труба ломается по кромке отверстия. Ввод только через эластичное уплотнение.
• Односторонняя обратная засыпка. Шахту перекашивает, врезки теряют герметичность.
• Нагрузка люка передана на шахту. Без разгрузочной плиты крышка со временем «проваливается», а горловина деформируется.
• Люк не по классу нагрузки. Лёгкий люк A15 в зоне заезда автомобиля ломается на первом же сезоне.
• Отсутствие якорения при высоком УГВ. Пустая пластиковая шахта всплывает и рвёт трассу.
• Колодец как выгребная яма. Смотровой колодец герметичен и не предназначен для накопления или фильтрации стоков в грунт — это прямое нарушение и путь к загрязнению грунтовых вод. Про нормируемые расстояния до источников воды — в статье расстояние от септика до дома, колодца и забора.
• Колодец без учёта промерзания. Открытая горловина без утеплённой вставки в северных регионах даёт ледяную пробку в верхней части камеры.

Шпаргалка

Часто задаваемые вопросы

Заключение

Смотровой колодец — самый дешёвый элемент наружной канализации по отношению к тому, что он предотвращает. Он не улучшает работу сети в обычном режиме и никак себя не проявляет годами. Его ценность выясняется в тот день, когда в трассе что-то пошло не так: с колодцем это час работы тросом, без колодца — экскаватор и разобранный участок.

Проектируя трассу, расставьте колодцы до того, как копать: на каждом повороте, на каждой врезке, на смене уклона и диаметра, и не реже чем через 35 метров на прямой. Материал выбирайте по подъезду техники и уровню грунтовых вод, а размер — по тому, планируется ли спуск внутрь. Для частного дома в большинстве случаев правильный ответ — герметичная шахта Ø315–630 мм, обслуживаемая с поверхности.

Три ориентира, которые закрывают большую часть вопросов по колодцу:

• Колодец — в каждой точке, где меняется поток: поворот, врезка, уклон, диаметр; плюс шаг 35 м на прямых участках Ø150.
• Лоток по форме трубы и отметка вровень — плоское дно и уступ вверх превращают колодец из решения в причину засора.
• Эластичные вводы, послойная обсыпка и разгрузка люка — три вещи, из-за которых колодцы чаще всего выходят из строя.

Надёжность узла определяется не только геометрией, но и материалом обвязки: трубы и фитинги, которыми колодец связан с трассой, работают в грунте под нагрузкой и на подвижках. Трубы НПВХ классов SN4 и SN8 с раструбом и резиновым уплотнением держат герметичность десятилетиями — и именно они определяют, будет ли ваш колодец точкой обслуживания или точкой протечки.
