Каждый ливень — проверка вашего участка на прочность. Лужи у фундамента, подтопленный подвал, размытые дорожки — знакомо? Всё это последствия отсутствия нормальной ливневой канализации. И чем дольше вы откладываете решение, тем дороже обойдётся ремонт фундамента.
В этой статье — конкретное руководство: как устроена ливневая канализация, какие материалы выбрать (и почему трубы из НПВХ и ПП сегодня вне конкуренции), как собрать систему самостоятельно и не допустить ошибок, которые приведут к переделке.
Как устроена ливневая канализация
Ливневая канализация (ливнёвка) — это инженерная система для организованного сбора, транспортировки и отведения дождевых и талых вод с кровли, площадок и участка в целом. Её задача проста: не дать воде скапливаться там, где она разрушает.
Принципиальная схема любой ливнёвки включает три звена:
- Водосбор — элементы, которые принимают воду (дождеприёмники, водосточные воронки, лотки).
- Транспортировка — трубы и каналы, по которым вода движется самотёком к точке сброса.
- Водоотведение — место, куда вода уходит (коллектор, дренажная канава, накопительный резервуар, поле фильтрации).
Между этими звеньями устанавливаются смотровые колодцы для обслуживания и пескоуловители для защиты от засоров.
Работа дождеприёмника

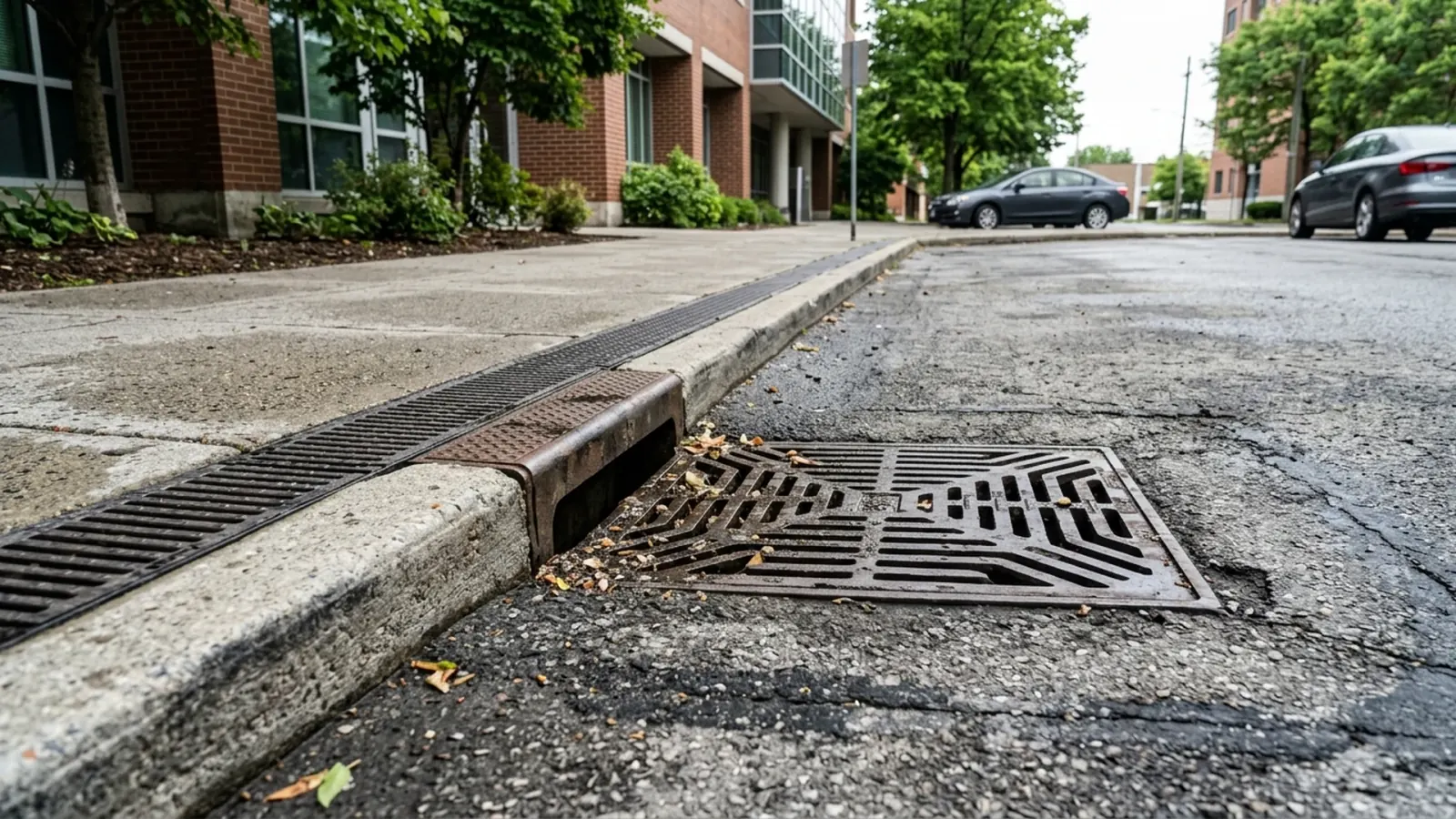

Дождеприёмник — входная точка системы. Он устанавливается непосредственно под водосточной трубой или в самой низкой точке мощёной площадки.
Конструктивно это пластиковый или бетонный короб с решёткой сверху. Внутри — корзина-пескоуловитель, которая задерживает листву, песок и мусор, не давая им попасть в трубы.
Как выбрать дождеприёмник:
- Для частного дома достаточно размера 300×300 мм или 400×400 мм
- Класс нагрузки А15–В125 — для пешеходных зон и легковых автомобилей
- Класс С250 и выше — если приёмник стоит на въезде, где проезжает техника
- Материал: пластик для частного дома — легче, дешевле, не гниёт. Чугун — для проезжих зон с высокой нагрузкой
Дождеприёмник соединяется с трубой через отводной патрубок диаметром 110 мм (стандарт для частного домостроения).
Каналы (лотки)
Каналы — это открытые или закрытые решёткой жёлоба, которые собирают воду с линейных участков: вдоль отмостки, дорожек, забора, въездной площадки.
Материалы лотков:
| Материал | Плюсы | Минусы | Цена (руб./п.м.) |
|---|---|---|---|
| Пластик (ПП) | Лёгкий, простой монтаж, не боится химии | Ниже механическая прочность | 400–900 |
| Бетон | Прочный, тяжёлый — не сдвинется | Тяжёлый монтаж, хрупкий при ударе | 500–1 200 |
| Полимербетон | Прочный и лёгкий | Высокая цена | 1 500–3 500 |
| Полимерпесчаный | Хорошая прочность, средний вес | Ограниченный выбор | 600–1 000 |
Для большинства частных участков пластиковые лотки из полипропилена — оптимальный выбор. Они выдерживают класс нагрузки до В125, легко режутся и стыкуются.
Смотровые колодцы
Смотровой (ревизионный) колодец — точка доступа для прочистки и контроля состояния системы. Без них ливнёвка превращается в «чёрный ящик», который невозможно обслужить.
Где обязательно ставить колодец:
- На каждом повороте трубопровода
- На перепадах глубины
- На прямых участках — через каждые 30–35 метров
- В точке соединения двух и более труб
Диаметр колодца для частного дома — 315 или 425 мм (пластиковые). Этого достаточно, чтобы опустить внутрь промывочный шланг.
Виды ливневой канализации
По способу организации водоотведения ливнёвки делятся на три типа. Выбор зависит от площади участка, типа покрытия и бюджета.
Точечная канализация закрытого типа
Суть: дождеприёмники стоят в нескольких ключевых точках (под водостоками, в низинах), от них идут подземные трубы к коллектору.
Когда подходит:
- Небольшой участок с домом и минимумом мощёных зон
- Основной источник воды — кровля
- Нужен чистый, незаметный вид участка
Плюсы: не портит ландшафт, защищена от повреждений, долговечна.
Минусы: не перехватывает воду с больших площадок; требует точного расчёта уклонов.
Линейная канализация открытого типа
Суть: система лотков (каналов) с решётками, проложенных вдоль дорожек, отмостки, площадок. Вода стекает в лотки и движется по ним к точке сброса.
Когда подходит:
- Большая мощёная территория (парковка, двор, зона барбекю)
- Участок с уклоном, по которому вода стекает потоком
- Нужно перехватить воду до того, как она попадёт к фундаменту
Плюсы: собирает воду с больших площадей, легко чистить — снял решётку и убрал мусор.
Минусы: видна на поверхности, решётки требуют периодической чистки.
Комбинированная система
На практике 90% грамотно спроектированных ливнёвок — комбинированные. Точечные дождеприёмники принимают воду с кровли, линейные лотки — с площадок и дорожек, а подземные трубы транспортируют всё к единому коллектору.
Как работает система: принцип действия
Ливневая канализация работает исключительно самотёком — за счёт уклона. Никаких насосов в стандартной схеме нет (за исключением участков ниже уровня сброса).
Минимальный уклон трубы:
- Для трубы Ø110 мм — не менее 20 мм на 1 погонный метр (2%)
- Для трубы Ø160 мм — не менее 8 мм на 1 метр (0,8%)
- Для лотков — от 3 до 10 мм на 1 метр
Путь воды по шагам:
- Дождь → кровля → водосточная труба → дождеприёмник
- Дождеприёмник → корзина задерживает мусор → вода уходит в отводную трубу
- Труба (с уклоном) → смотровые колодцы на поворотах → магистральная труба
- Магистральная труба → коллекторный колодец или точка сброса
Подбор материала: какие трубы выбрать
Это ключевой вопрос, от которого зависит срок службы системы и стоимость монтажа. Рассмотрим основные варианты.
Трубы из НПВХ (непластифицированный поливинилхлорид)
Самый популярный выбор для наружной ливневой канализации. Трубы из НПВХ выпускаются в характерном рыжем (оранжевом) цвете — специально для наружного подземного монтажа.
Преимущества:
- Кольцевая жёсткость SN4–SN8 — выдерживают давление грунта при глубине заложения до 6–8 метров
- Гладкая внутренняя стенка — минимальное гидравлическое сопротивление, не зарастает отложениями
- Раструбное соединение с уплотнительным кольцом — быстрый монтаж без сварки и клея
- Стойкость к агрессивным средам — не корродирует, не гниёт
- Срок службы — от 50 лет
Стандартные диаметры: 110, 160, 200 мм. Для частного дома 110 мм — основная рабочая труба, 160 мм — магистральная или для больших площадей кровли.
Цена (ориентир, 2024): труба НПВХ Ø110, 3 м — от 350 до 600 руб.
Трубы из ПП (полипропилен)
Полипропиленовые гофрированные трубы — второй по популярности вариант. Чаще используются двухслойные: гофрированная наружная стенка и гладкая внутренняя.
Преимущества:
- Малый вес — труба Ø110 весит в 2–3 раза меньше НПВХ
- Высокая кольцевая жёсткость (SN8–SN16 у хороших производителей) при меньшей толщине стенки
- Гибкость — можно обходить небольшие препятствия без фитингов
- Выпускаются в бухтах (до Ø200 мм) — меньше стыков, быстрее монтаж на длинных участках
Когда ПП лучше НПВХ:
- Длинные прямые участки — бухта 50 м экономит время и стыки
- Большая глубина заложения — высокая жёсткость SN8–SN16
- Сложный рельеф — гибкость позволяет следовать за изгибами трассы
Цена: труба ПП гофрированная Ø110, бухта 50 м — от 4 500 до 8 000 руб.
Другие материалы
- Асбестоцементные трубы — дёшевы, но тяжёлые, хрупкие, сложны в монтаже. Морально устарели.
- Бетонные / железобетонные — применяются в промышленных и муниципальных системах. Для частного дома — избыточны.
- Чугунные — прочные, но дорогие, тяжёлые, подвержены коррозии. Сегодня используются редко.
- Стальные оцинкованные — коррозия через 10–15 лет, нецелесообразны для подземной укладки.
Сборка ливневой канализации своими руками
Монтаж ливнёвки — одна из немногих инженерных задач, с которой можно справиться без привлечения бригады. Главное — точный расчёт уклонов и правильная подготовка основания.
1. Планирование и разметка
Нарисуйте схему участка с указанием:
- расположения водосточных труб
- низких точек рельефа
- мощёных площадок
- точки сброса (канава, колодец, резервуар)
Определите трассу прокладки труб. Самый короткий путь — не всегда правильный. Важнее обеспечить стабильный уклон.
2. Земляные работы
- Глубина траншеи — от 30 до 70 см (зависит от глубины промерзания и наличия нагрузки сверху)
- Ширина — диаметр трубы + 40 см (по 20 см с каждой стороны)
- На дно — песчаная подушка 10–15 см, утрамбованная и выровненная по уклону
3. Установка дождеприёмников
Монтируются на бетонное основание строго по уровню. Верх решётки должен быть на 3–5 мм ниже уровня окружающего покрытия, чтобы вода стекала внутрь.

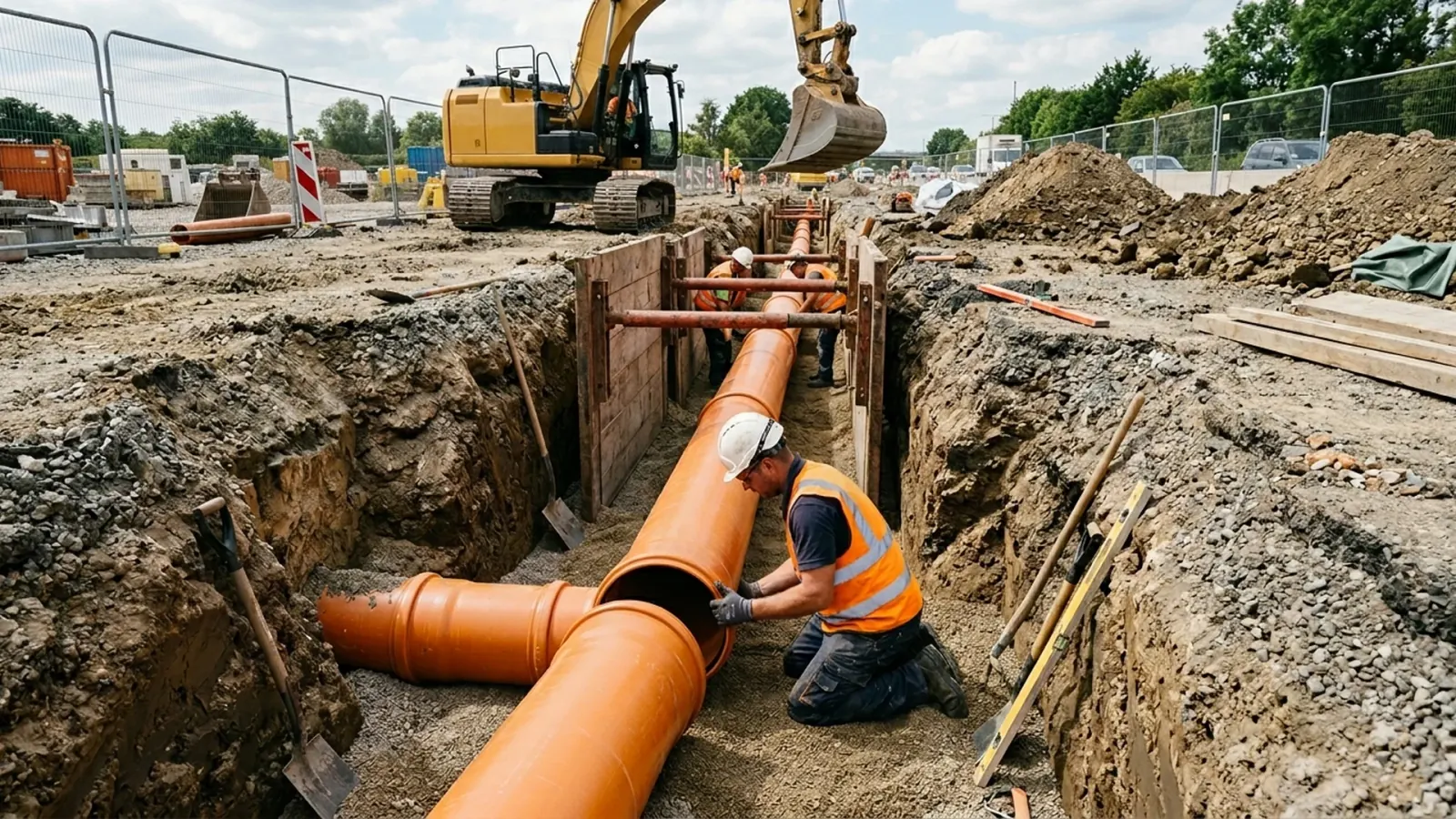

4. Укладка труб
- Трубы укладываются раструбом вверх по течению
- Контроль уклона — через каждые 1,5–2 метра при помощи уровня или нивелира
- Соединения — вставить трубу в раструб до упора, предварительно смазав уплотнительное кольцо силиконовой смазкой
5. Монтаж смотровых колодцев
Устанавливаются в подготовленные приямки на песчаную подушку. Трубы врезаются через уплотнительные манжеты.
6. Обратная засыпка
- Сначала — песок, 10–15 см над трубой, ручная трамбовка
- Затем — грунт, послойно по 20 см с трамбовкой
Ошибки при монтаже
Переделка ливнёвки обходится дороже, чем сама ливнёвка. Вот что чаще всего делают неправильно:
- Нет уклона или обратный уклон. Вода стоит в трубе, система не работает. Проверяйте уклон на каждом этапе.
- Экономия на пескоуловителях. Без них трубы заиливаются за 2–3 сезона. Прочистка — дорого и сложно.
- Использование серых канализационных труб для наружной укладки. Серые трубы (для внутренней канализации) имеют жёсткость SN1–SN2, грунт их раздавит. Только рыжие (НПВХ) или чёрные/зелёные гофрированные (ПП).
- Отсутствие смотровых колодцев. Засор на повороте без колодца — вскрывать весь участок.
- Слив ливнёвки в септик. Ливневый залп перегружает систему очистки, ил вымывается — септик перестаёт работать.
- Неучтённые водосточные трубы. Забыли подключить один водосток — получили размытую отмостку именно в этом месте.
Практические советы и рекомендации
- Проектируйте систему до начала благоустройства. Прокладывать трубы под готовую брусчатку — вдвое дороже.
- Закладывайте запас по диаметру. Если расчёт показывает 110 мм — поставьте магистраль 160 мм. Стоимость разницы — 200 руб./метр, а запас по пропускной способности — двукратный.
- Ставьте обратный клапан на выходе, если сбрасываете воду в общую канаву. При подъёме уровня воды в канаве она не пойдёт обратно в вашу систему.
- Промывайте систему раз в год — напор воды из шланга через ревизионные колодцы. Лучшее время — поздняя осень, после листопада.
- Если участок плоский и уклон организовать сложно — рассмотрите дренажный насос в коллекторном колодце. Это дополнительные расходы, но иногда единственный выход.
- Трубы НПВХ и ПП не требуют утепления, если заложены ниже 30 см. Ливнёвка работает сезонно — замёрзшая зимой вода весной оттает, а трубы из полимеров выдерживают расширение льда без повреждений.
FAQ — частые вопросы
Заключение
Ливневая канализация — это не роскошь, а защита фундамента, отмостки и участка от разрушения водой. Стоимость полной системы для среднего частного дома — от 25 000 до 60 000 рублей на материалы (трубы НПВХ/ПП, дождеприёмники, колодцы, лотки). Работа своими руками — 2–4 дня.
Трубы из НПВХ и полипропилена сделали монтаж доступным каждому: они лёгкие, собираются без сварки и тяжёлой техники, служат десятилетиями. Выбирайте правильные материалы, соблюдайте уклоны, не забывайте про ревизионные колодцы — и ваша ливнёвка будет работать без обслуживания годами.
