Пробурили скважину, а через полгода насос забился песком и вышел из строя. Знакомая история? Замена насоса — от 15 000 рублей, а причина банальна: неправильно подобранный или вовсе отсутствующий скважинный фильтр. При этом изготовить надёжный фильтр самостоятельно можно за один вечер, потратив не больше 2 000–3 000 рублей на материалы. Ниже — полная инструкция без воды: от выбора конструкции до монтажа.
Зачем скважине нужен фильтр и что будет без него
Фильтр устанавливается в водоприёмной части обсадной колонны — на уровне водоносного горизонта. Его задача — пропускать воду и задерживать механические примеси: песок, глинистые частицы, мелкий гравий.
Без фильтра происходит следующее:
- Заиливание скважины — дебит падает на 30–60% уже в первый сезон
- Абразивный износ рабочих колёс насоса — срок службы сокращается в 2–3 раза
- Попадание взвесей в систему водоснабжения — забиваются обратные клапаны, гидроаккумулятор, смесители
- Полная потеря скважины — при сильном пескоотделении ствол затягивается, и восстановление обходится дороже бурения новой
Конструкция скважинного фильтра: из чего он состоит
Любой самодельный фильтр для скважины состоит из трёх функциональных зон:
- Перфорированный участок (рабочая часть) — отрезок трубы с отверстиями или щелями, через которые поступает вода
- Надфильтровый участок — гладкая часть трубы выше рабочей зоны, которая служит для соединения с обсадной колонной
- Отстойник (подфильтровый участок) — глухой нижний участок длиной 30–50 см, где оседают прошедшие частицы
Рабочую часть в зависимости от типа грунта дополнительно оборачивают фильтрующим материалом — сеткой или проволочной обмоткой.
Какой тип фильтра выбрать: зависимость от грунта
Прежде чем браться за инструмент, определите породу водоносного горизонта. Именно от неё зависит конструкция фильтра.
| Тип водоносной породы | Рекомендуемый фильтр | Размер ячейки / щели |
|---|---|---|
| Крупный и гравийный песок (фракция 1–2 мм) | Дырчатый (перфорированный) | Отверстия 10–16 мм + сетка |
| Средний песок (0,5–1 мм) | Щелевой | Щели 1,0–1,5 мм + сетка галунного плетения |
| Мелкий и пылеватый песок (0,1–0,5 мм) | Щелевой с проволочной обмоткой или сетчатый с мелкой ячейкой | Ячейка 0,12–0,30 мм |
| Известняк, скальные породы | Фильтр не требуется или простая перфорация без сетки | — |
Почему трубы из НПВХ — оптимальный выбор для самодельного фильтра
Для изготовления фильтра используют трубы из разных материалов: стальные, оцинкованные, пластиковые (ПВХ, НПВХ, ПНД). Но для самостоятельного изготовления трубы из НПВХ (непластифицированного поливинилхлорида) дают лучший баланс характеристик. Разберём почему.
Преимущества НПВХ перед другими материалами
- Коррозионная стойкость. В отличие от стали, НПВХ не ржавеет. Стальной фильтр в агрессивной среде теряет до 0,1 мм стенки в год. За 15 лет стенка толщиной 4 мм превращается в решето. НПВХ сохраняет структуру десятилетиями.
- Лёгкость обработки. Резать, сверлить и нарезать щели в НПВХ можно обычным инструментом — дрелью, болгаркой, ножовкой. Стальную трубу обрабатывать значительно тяжелее.
- Малый вес. Труба НПВХ 125 мм с толщиной стенки 5 мм весит около 2,9 кг/м. Стальная аналогичного диаметра — более 10 кг/м. Это критично при монтаже в одиночку.
- Химическая инертность. НПВХ не выделяет в воду вредных веществ, не вступает в реакцию с минеральными солями. Оцинкованные трубы со временем отдают в воду цинк, что нежелательно для питьевого водоснабжения.
- Гладкая внутренняя поверхность. Не зарастает отложениями, легко промывается.
- Доступная цена. Погонный метр обсадной трубы НПВХ 125×5 мм обходится в 350–600 рублей — втрое дешевле стальной.
Когда НПВХ не подходит
Объективности ради, есть ситуации, когда стоит выбрать другой материал:
- Глубина скважины свыше 60–80 м — давление грунта может превысить допустимое для пластика, здесь надёжнее стальная обсадка
- Диаметр скважины менее 100 мм — тонкие НПВХ-трубы с перфорацией теряют жёсткость; рассмотрите нержавеющую сталь
- Высокая температура воды (более 60 °C) — для геотермальных скважин пластик не годится
Для типичной бытовой скважины глубиной 15–45 м на песок НПВХ — лучший выбор по совокупности характеристик.
Три типа фильтров, которые реально сделать своими руками

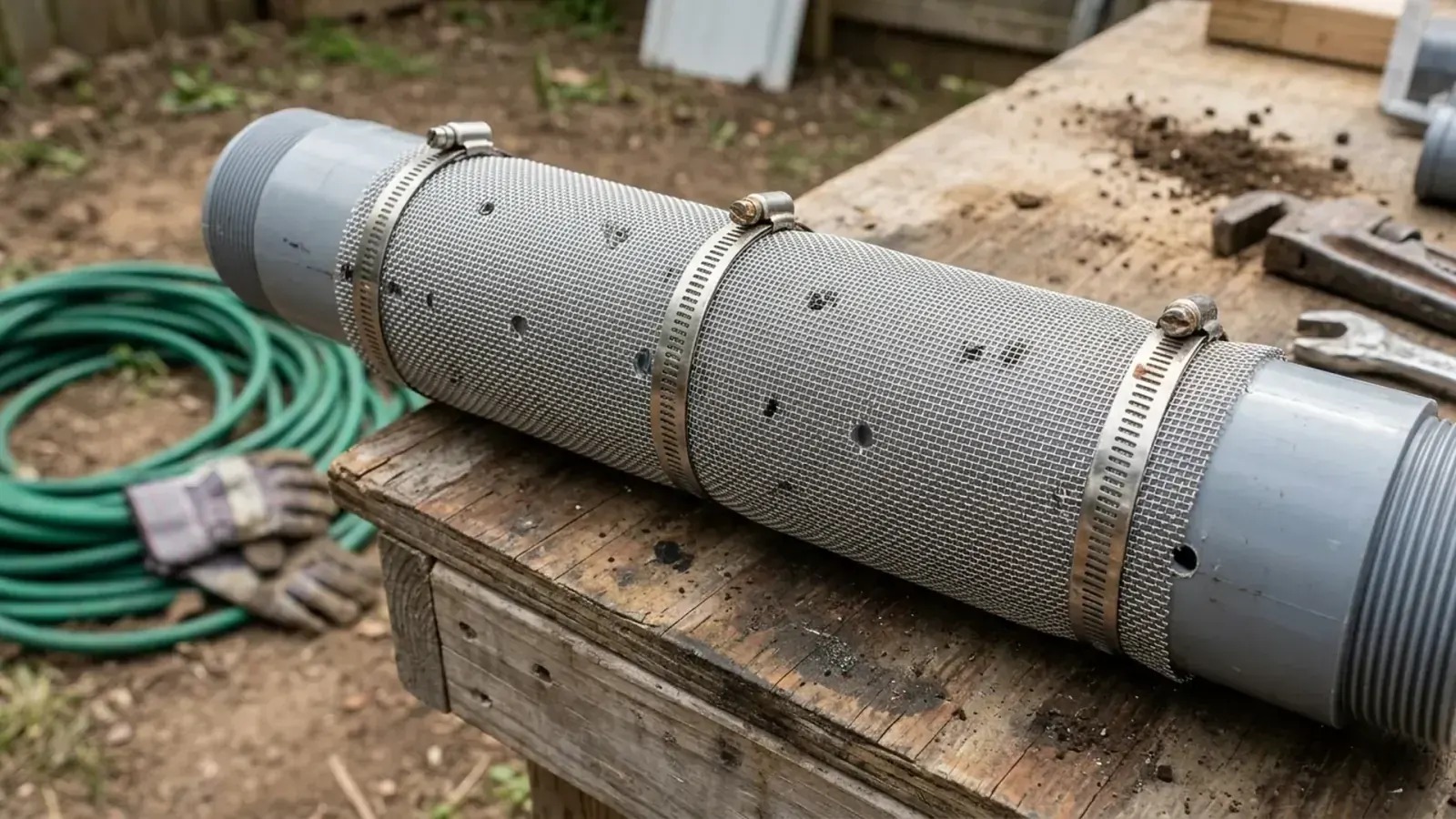

Дырчатый (перфорированный) фильтр
Самая простая и распространённая конструкция. Представляет собой трубу с круглыми отверстиями, расположенными в определённом порядке.
Пошаговая инструкция:
- Возьмите трубу НПВХ нужного диаметра (обычно 125 или 160 мм). Отмерьте рабочий участок длиной 1–2 м, отступив от нижнего края 40–50 см на отстойник
- Разметьте отверстия в шахматном порядке. Расстояние между центрами — два диаметра отверстия: для Ø12 мм это 24–25 мм. Перемычка меньше диаметра — труба теряет прочность. Ряды располагайте со смещением
- Просверлите отверстия диаметром 10–16 мм сверлом по дереву (для НПВХ подходит идеально). Сверлите под углом 30–45° снизу вверх — так отверстия меньше забиваются
- Тщательно уберите стружку и заусенцы. Изнутри трубу протрите ветошью
- Оберните рабочую часть фильтрующей сеткой (подробнее — ниже)
- Нижний торец заглушите заглушкой НПВХ соответствующего диаметра или заплавьте строительным феном

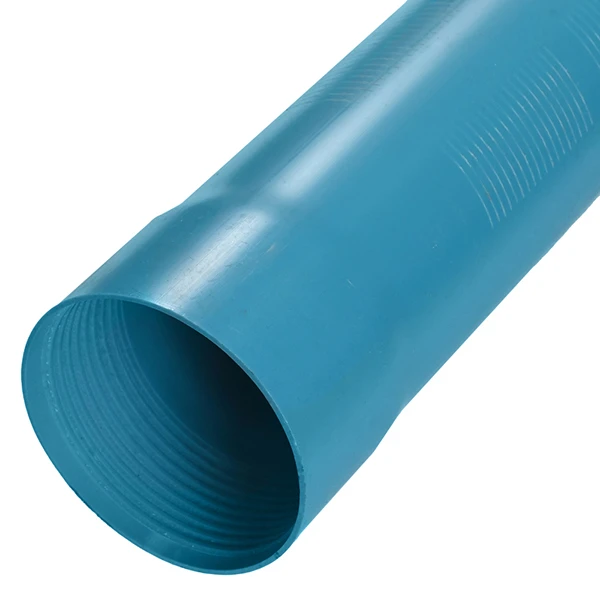

Щелевой фильтр
Скважность у щелевого самодела ниже, чем у дырчатого — 5–8% против 19%, но на песчаной скважине дебит ограничивает водоотдача пласта, а не фильтр. Выигрыш в другом: узкие длинные прорези распределяют водоприём равномернее, сетка над щелью шириной 1,5 мм не проваливается и не рвётся — в отличие от отверстия Ø12–16 мм. И резов болгаркой нужно вдвое меньше, чем отверстий сверлом. Оптимален для среднезернистого песка и неустойчивых пород.
Порядок изготовления:
- На рабочем участке трубы НПВХ разметьте поперечные щели. Щель идёт по дуге, поэтому её длину считают от окружности, а не от диаметра: у Ø125 мм окружность 393 мм. В одном поперечном сечении прорезайте суммарно не более 1/3 окружности — это, например, две щели по 60 мм, разнесённые по кругу. Прорежете больше — кольцо теряет жёсткость, и труба сминается грунтом
- Прорежьте щели болгаркой с диском толщиной 1,0–1,5 мм. Ширина реза и будет шириной щели. Для мелкого песка используйте диск 0,8 мм
- Располагайте щели группами: 10–15 прорезей с интервалом 3–5 мм, затем перемычка 20–30 мм для сохранения прочности. На метре трубы Ø125 так набирается около 270 резов — это 5–8% скважности
- Чередуйте группы по окружности в шахматном порядке
- Зачистите все щели от заусенцев мелкой наждачной бумагой
- Оберните сеткой, зафиксируйте

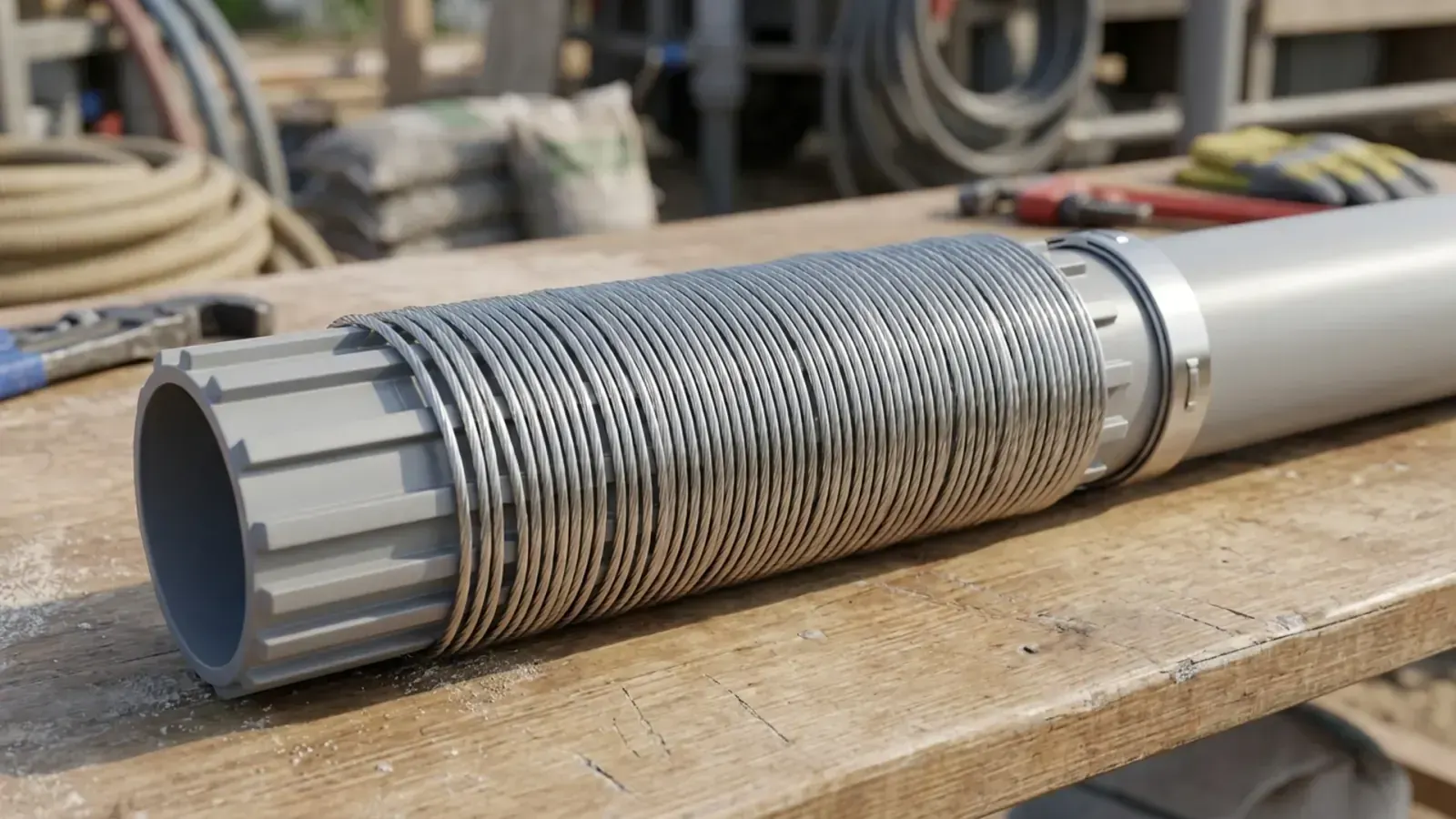

Проволочный (витой) фильтр
Самый трудоёмкий вариант, но и самый долговечный. Срок службы проволочного фильтра — 30–50 лет.
Технология:
- На перфорированную трубу НПВХ продольно закрепите 8–12 рёбер жёсткости из нержавеющей проволоки диаметром 3–4 мм (используйте термоклей или пластиковые стяжки через каждые 50 мм)
- Поверх рёбер плотно намотайте нержавеющую проволоку диаметром 1,5–2,5 мм с шагом 1,5–3 мм (зависит от фракции песка)
- Каждые 10–15 витков фиксируйте проволоку на рёбрах — пайкой для нержавейки или проволочными скрутками
- Концы проволоки надёжно закрепите
Конструкция получается прочной и устойчивой к сминанию. Единственный минус — сложность промывки при заиливании.

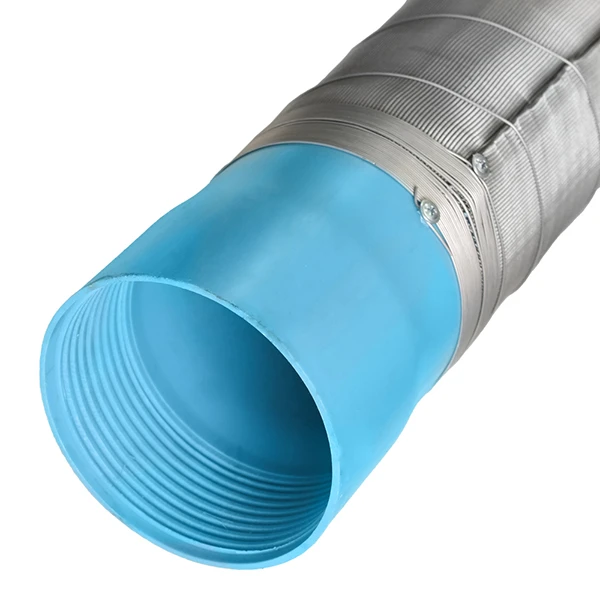

Выбор и монтаж фильтрующей сетки
Сетка — критически важный элемент. Ошибка в подборе ячейки сведёт на нет всю работу.
Типы сеток
- Галунное плетение (саржевое) — лучший вариант для мелкого и среднего песка. Маркировка П-52, П-60, П-76. Задерживает частицы от 0,1 мм
- Квадратная ячейка — для крупного песка и гравия. Ячейка 0,5–2,0 мм
- Синтетическая (полиамидная) — не ржавеет, но менее прочна механически. Подходит для НПВХ-труб, так как исключает электрохимическую коррозию
Как определить нужный размер ячейки
Возьмите образец песка из водоносного слоя и просейте через несколько сеток. Правильная сетка задерживает 50–70% частиц. Если задерживает менее 50% — ячейка слишком крупная, вода будет с песком. Если более 80% — фильтр быстро заилится.
Крепление сетки на трубу
- Оберните рабочий участок сеткой с нахлёстом 15–20 мм
- Зафиксируйте продольный шов нержавеющей проволокой диаметром 0,5–0,8 мм с шагом спирали 20–30 мм
- Верхний и нижний края сетки закрепите хомутами из нержавейки или термоусадкой
- Перед монтажом проверьте — сетка не должна провисать и отходить от трубы
Типичные ошибки при самостоятельном изготовлении
Эти промахи допускают чаще всего, и каждый из них стоит денег или повторной работы:
- Слишком крупная ячейка сетки. Результат — песок в воде, износ насоса. Не экономьте на тестировании с образцом грунта
- Слишком мелкая ячейка. Фильтр заиливается за 1–2 сезона. Скважина «задыхается», дебит падает
- Использование оцинкованной сетки на НПВХ-трубе. Оцинковка в воде со временем разрушается и отдаёт цинк. Для питьевой скважины берите только нержавейку AISI 304 или полимерную сетку
- Отсутствие отстойника. Без глухого участка снизу прошедший песок скапливается в насосе. Оставляйте минимум 30 см
- Перфорация в зоне стыков и соединений. Ослабляет конструкцию. Отверстия и щели делайте только на цельном участке трубы
- Применение обычной стальной (чёрной) трубы. Ржавеет за 3–5 лет, засоряет воду оксидами железа. Если нужна сталь — только нержавейка
- Несоблюдение шага перфорации. Отверстия слишком близко — труба теряет прочность. Минимальная перемычка между отверстиями — один диаметр отверстия
Советы и рекомендации от практиков
- Длину рабочей части фильтра подбирайте по толщине водоносного слоя. Универсальное правило: фильтр должен перекрывать 60–80% мощности водоноса. Для слоя 3 м — рабочая часть 1,8–2,4 м
- Перед установкой промойте готовый фильтр сильной струёй воды. Убедитесь, что стружка, обрезки сетки и грязь удалены
- Используйте герметичную заглушку НПВХ снизу. Для труб 125 и 160 мм продаются готовые заглушки, которые вклеиваются специальным клеем для НПВХ. Это надёжнее кустарных решений
- Если скважина на мелкий песок — подумайте дважды. Самодельный фильтр для пылеватого песка (фракция менее 0,1 мм) — задача нетривиальная. Здесь лучше заводской фильтр с точным размером ячейки или обратиться к профессионалам
- Ведите журнал скважины. Записывайте дату установки, статический и динамический уровни воды, дебит. Это поможет вовремя заметить заиливание
Сравнение материалов труб для скважинного фильтра
| Параметр | НПВХ | Сталь (чёрная) | Нержавейка | ПНД |
|---|---|---|---|---|
| Срок службы в грунте | 50+ лет | 5–15 лет | 30–50 лет | 50+ лет |
| Коррозия | Нет | Сильная | Минимальная | Нет |
| Простота обработки | Высокая | Средняя | Низкая | Высокая |
| Жёсткость | Хорошая | Высокая | Высокая | Низкая |
| Допустимая глубина | До 50–60 м | До 100+ м | До 100+ м | До 30 м |
| Цена за п/м (125 мм) | 400–600 ₽ | 800–1 200 ₽ | 3 000–5 000 ₽ | 200–400 ₽ |
| Безопасность для воды | Полная | Ржавчина в воде | Полная | Полная |
Какой инструмент понадобится
Всё необходимое обычно есть в мастерской:
- Дрель или шуруповёрт с набором свёрл 10–16 мм
- Болгарка с отрезным диском 0,8–1,5 мм
- Рулетка и маркер
- Наждачная бумага P80–P120
- Ножовка по пластику
- Нержавеющая проволока и пассатижи
- Строительный нож
FAQ: частые вопросы о самодельных фильтрах для скважин
Заключение
Изготовление фильтра для скважины своими руками — задача, посильная любому хозяину с базовым набором инструмента. Труба НПВХ значительно упрощает процесс: она легко режется, сверлится, не ржавеет и стоит разумных денег. Главное — правильно определить тип грунта, подобрать ячейку сетки и не пренебрегать отстойником.
Самодельный фильтр экономит от 3 000 до 10 000 рублей по сравнению с заводским аналогом. При этом по надёжности он не уступает, если сделан аккуратно и из качественных материалов. Начните с образца грунта — и дальше всё встанет на свои места.
