Ввод канализационной трубы в колодец: пошаговое руководство от выбора материалов до герметизации

Неправильно выполненный ввод канализационной трубы в колодец — это грунтовые воды внутри системы, просадка трубопровода и запах на участке уже через один-два сезона. Переделка обходится в 2–3 раза дороже, чем грамотный монтаж с нуля. Эта статья написана для тех, кто делает канализацию своими руками или хочет проконтролировать работу нанятой бригады. Разберём все этапы: от выбора труб до финальной проверки герметичности.

Виды канализационных колодцев и особенности врезки

Прежде чем браться за трубу, нужно понимать, с каким колодцем вы работаете. От материала стенок зависит способ врезки, тип уплотнения и даже выбор инструмента.

Бетонные колодцы из ЖБ-колец

Самый распространённый вариант в частном домостроении. Кольца КС 10-9 или КС 15-9 устанавливают друг на друга, стыки промазывают раствором. Для ввода трубы в стенке высверливается или пробивается отверстие нужного диаметра.

Пластиковые (полимерные) колодцы

Изготавливаются из ПП, ПЭ или НПВХ. Стенка гофрированная или гладкая, толщина 3–8 мм. Преимущества очевидны:

• заводские патрубки для ввода труб стандартных диаметров;
• полная герметичность соединения через резиновое кольцо;
• малый вес — монтаж без крана;
• срок службы от 50 лет.

Врезка в пластиковый колодец выполняется через штатные отводы или с помощью специальных муфт-адаптеров. Никакого долбления и алмазных коронок.

Кирпичные колодцы

Встречаются реже, обычно в старых системах. Врезка аналогична бетонным, но кирпичная кладка менее прочна — при использовании перфоратора легко повредить стенку. Рекомендуется алмазное сверление.

Какие трубы используют для ввода в колодец

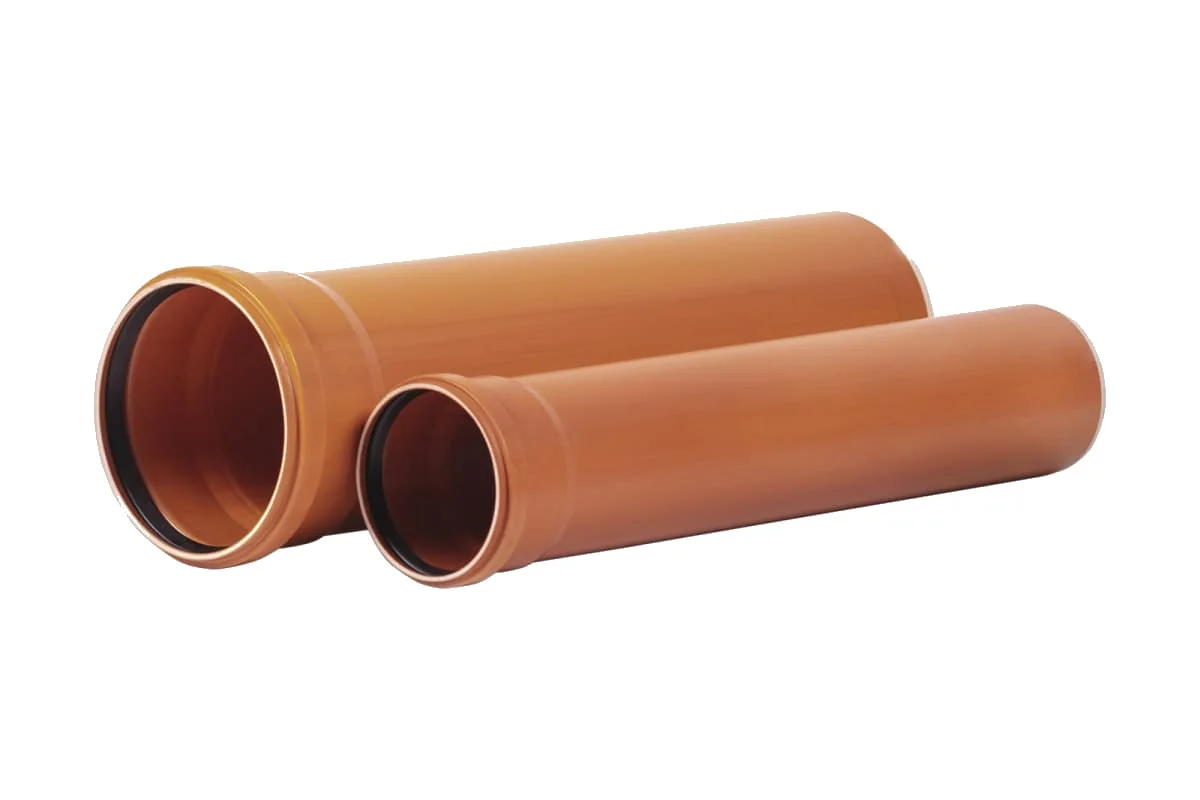

Трубы из НПВХ (непластифицированный поливинилхлорид)

Основной выбор для наружной канализации. Трубы рыжего (оранжевого) цвета, выпускаются в диаметрах 110, 160, 200, 250 и 315 мм. Для частного дома в 90% случаев достаточно диаметра 110 мм — этого хватает на отведение стоков от дома с 3–4 точками водоразбора.

Характеристики НПВХ-труб для наружной канализации:

Трубы из ПП (полипропилен)

Полипропиленовые гофрированные трубы — оптимальный вариант для больших глубин и сложных грунтов. Двухслойная конструкция: гладкая внутренняя стенка и гофрированная наружная. Жёсткость SN8–SN16.

Преимущества ПП перед НПВХ:

• выше ударная прочность при низких температурах;
• устойчивость к кратковременному подъёму температуры до +95 °C;
• меньший вес при аналогичной жёсткости;
• подходят для ввода в колодцы в зонах с высоким уровнем грунтовых вод.

Недостаток один — цена на 20–35% выше, чем у НПВХ аналогичного диаметра.

Чугун, асбестоцемент, керамика

Чугунные трубы до сих пор применяются при капремонте старых систем. Крайне тяжёлые, монтаж без техники затруднён. Асбестоцементные — запрещены в ряде регионов из-за санитарных ограничений. Керамические — отличная химическая стойкость, но хрупкость и высокая стоимость. Для нового строительства в частном секторе эти материалы практически не используются.

Расстояние между колодцами и нормативы

Расположение колодцев и трубопровода регулируется СП 32.13330.2018 (актуализированная редакция СНиП 2.04.03-85). Ключевые нормы:

• Прямые участки без колодцев: не более 35 м для труб d110–150 мм, не более 50 м для d200–450 мм, не более 75 м для d500 мм и более.
• Колодец обязателен в каждой точке поворота, изменения уклона или диаметра трубопровода.
• Минимальный уклон: 2 см на 1 погонный метр для d110 мм, 1 см на 1 м для d160 мм.

Несоблюдение уклона — одна из причин заиливания и засоров. Проверяйте уклон лазерным уровнем или нивелиром, а не «на глаз».

Глубина заложения трубы и ввода в колодец

Труба входит в колодец на той глубине, на которой проложен трубопровод. Эта глубина определяется двумя факторами:

1. Глубина промерзания грунта. Для Московской области — 1,4 м, для Ленинградской — 1,2 м, для Краснодарского края — 0,75 м. Труба должна лежать ниже этой отметки на 30–50 см или иметь утепление.
2. Рельеф участка и точка выхода из дома. Канализационный выпуск из фундамента задаёт начальную отметку. Далее труба идёт с уклоном до колодца.

Как сделать отверстие в бетонном колодце

Это самый ответственный этап при работе с ЖБ-кольцами. Существует три метода:

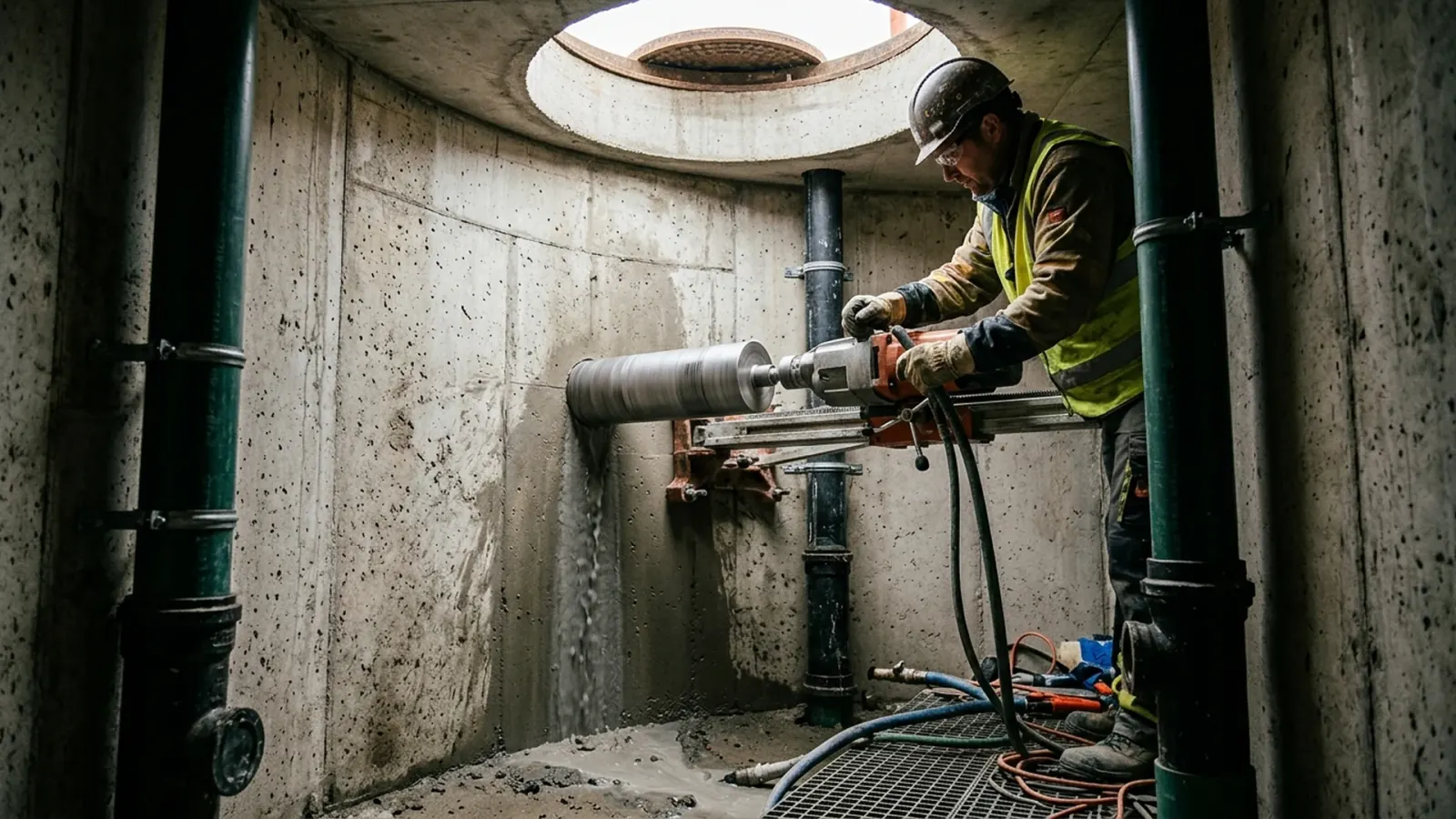

Алмазное коронковое сверление

Лучший способ. Даёт ровное отверстие точно под диаметр трубы + уплотнительная муфта. Для трубы d110 мм нужна коронка d120–130 мм (зависит от используемого уплотнителя). Потребуется дрель мощностью от 1500 Вт или специальная бурильная установка.

Перфоратор и зубило

Бюджетный вариант. По разметке высверливают ряд отверстий сверлом d12–14 мм, затем выбивают перемычки. Край получается неровный — потребуется больше герметика. Есть риск трещин в кольце, особенно если стенка тоньше 80 мм.

Готовые кольца с отверстиями

Некоторые производители ЖБ-изделий выпускают кольца с уже выполненными отверстиями d110 и d160 мм. Если вы на этапе закупки — это идеальный вариант. Экономите время, инструмент и нервы.

Герметизация ввода трубы: материалы и технология

Герметизация — то, что отличает профессиональный монтаж от «сделали и забыли». Негерметичный ввод приводит к:

• инфильтрации грунтовых вод в колодец (переполнение, нагрузка на септик);
• эксфильтрации стоков в грунт (загрязнение почвы, штрафы);
• размыванию грунта вокруг трубы (просадка, разрушение).

Способы герметизации

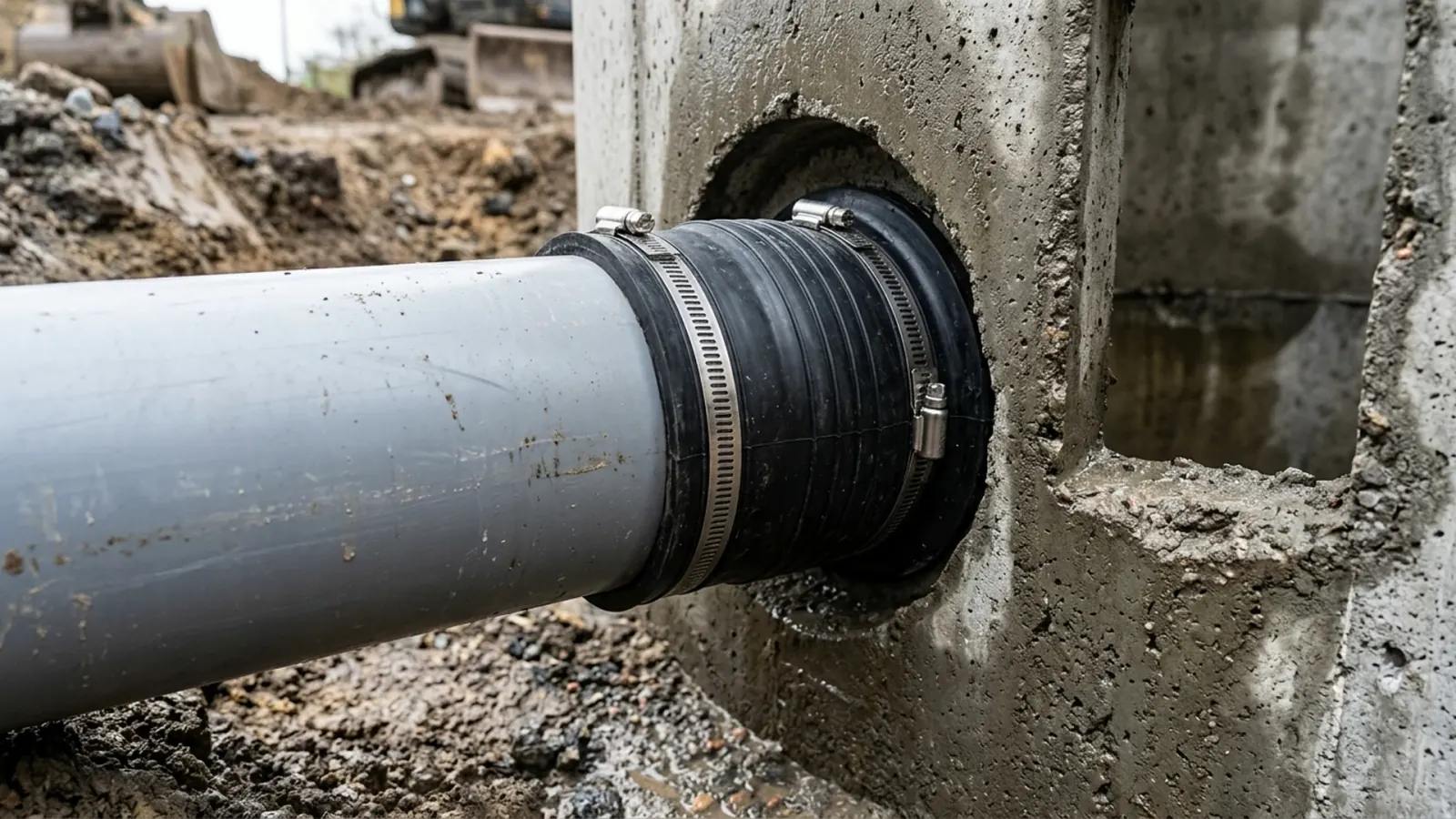

1. Механическая муфта (гильза) с резиновым уплотнителем

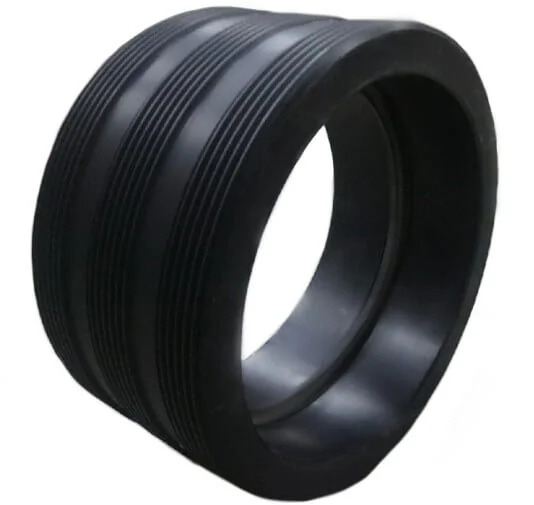

Оптимальный метод. В отверстие вставляется резиновая уплотнительная муфта (другое название — манжета, проходка). Труба входит в муфту и фиксируется резиновым кольцом. Конструкция компенсирует подвижки грунта и температурные деформации.

Стоимость муфты — 150–500 рублей в зависимости от диаметра. Экономить на этом элементе категорически не рекомендуется.

2. Цементный раствор + герметик

Зазор между трубой и стенкой колодца заполняют цементно-песчаным раствором (1:3) с добавлением жидкого стекла. После застывания — обмазка силиконовым или полиуретановым герметиком. Метод рабочий, но не компенсирует подвижки — через 2–3 года возможно появление микротрещин.

3. Гидроизоляционная мастика

Применяется как дополнительный слой поверх раствора или муфты. Битумно-полимерные или полиуретановые мастики наносят на внешнюю и внутреннюю сторону стенки вокруг ввода. Толщина слоя — 2–3 мм.

Пошаговая инструкция по герметизации ввода

1. Очистите отверстие от пыли и бетонной крошки.
2. Смочите край отверстия водой.
3. Вставьте резиновую уплотнительную муфту. Если муфта входит туго — смажьте мыльным раствором.
4. Пропустите трубу через муфту. Труба должна входить в колодец на 3–5 см, не более.
5. Загерметизируйте щель между муфтой и стенкой колодца полиуретановым герметиком.
6. С наружной стороны нанесите слой гидроизоляционной мастики радиусом 15–20 см вокруг ввода.
7. После застывания выполните обратную засыпку грунтом с послойной трамбовкой.

Врезка трубы в пластиковый колодец

С полимерными колодцами всё значительно проще. Большинство моделей оснащены интегрированными патрубками под трубы d110, 160 и 200 мм. Труба вставляется в патрубок через уплотнительное кольцо — соединение полностью герметично без дополнительных операций.

Если нужен ввод в нестандартном месте:

1. Разметьте положение отверстия.
2. Просверлите коронкой по дереву или специальной коронкой для пластика.
3. Установите переходную муфту с уплотнением.
4. Вставьте трубу.

Типичные ошибки при вводе трубы в колодец

Каждая из этих ошибок встречается регулярно и ведёт к дорогостоящему ремонту:

• Труба заведена в колодец слишком глубоко (более 5 см). Создаёт препятствие для потока, место скопления отложений.
• Отсутствие уплотнительной муфты. Даже идеально подобранное отверстие не обеспечивает герметичности без эластичного уплотнителя.
• Жёсткая заделка без компенсации подвижек. Только раствор, без резины и герметика — трещина появится после первой зимы.
• Обратный уклон на последнем метре перед колодцем. Бывает, когда дно траншеи у стенки колодца оказывается выше, чем на подходе. Результат — застой воды, заиливание.
• Использование серых (внутренних) труб снаружи. Класс жёсткости SN1–SN2 не выдерживает давления грунта. Деформация трубы неизбежна.
• Несовпадение диаметров трубы и муфты колодца. Переход с d110 на d160 нужно выполнять через фитинг, а не замазывать разницу раствором.

Практические рекомендации от монтажников

Эти советы основаны на реальном опыте устройства канализационных систем:

1. Закладывайте гильзу (муфту) до засыпки колодца. Когда кольца уже в земле, работать с наружной стороной крайне неудобно.
2. Фотографируйте каждый этап. Если возникнет проблема — фото поможет понять, где именно нарушена герметичность, без раскопки.
3. Используйте трубы с раструбом в сторону колодца. Раструб остаётся снаружи — это упрощает возможную замену участка.
4. Обязательно установите песчано-гравийную подушку под трубу на последнем метре перед колодцем. Толщина — 10–15 см. Это предотвращает просадку.
5. Проверьте герметичность до засыпки. Залейте воду в систему и наблюдайте за вводом в колодец 15–20 минут. Любая капля — повод переделать.
6. При высоком уровне грунтовых вод используйте бентонитовый шнур вокруг муфты. При контакте с водой он разбухает и создаёт дополнительный барьер.

Сравнение способов герметизации ввода

FAQ: частые вопросы по вводу трубы в колодец

Заключение

Ввод канализационной трубы в колодец — операция, которая не прощает небрежности. Протечка, выявленная после засыпки, означает повторные земляные работы, расходы на материалы и потерянное время.

Три принципа надёжного ввода:

1. Правильный выбор трубы — НПВХ или ПП для наружной канализации, класс жёсткости SN4 и выше.
2. Аккуратное отверстие — алмазное сверление или заводские кольца с готовыми отверстиями.
3. Многослойная герметизация — резиновая муфта + герметик + гидроизоляционная мастика.
