Картина знакома многим, кто живёт на первом этаже или в доме с подвалом: при засоре общей магистрали или сильном ливне стоки идут не вниз, а обратно — поднимаются через унитаз и трапы прямо в помещение. Последствия — затопленный санузел, испорченный ремонт, антисанитария и в придачу конфликт с управляющей компанией. Стоит такая авария десятки тысяч рублей, а предотвращает её деталь ценой от 600 рублей — обратный клапан. Разберём, как он устроен, когда его установка обязательна, как подобрать клапан под свою систему и смонтировать так, чтобы он реально работал, а не создавал новый засор.
Что такое обратный клапан и как он работает
Обратный клапан (его ещё называют запорным или антизатопляющим) — это фитинг, который пропускает сточную воду только в одну сторону: от прибора к стояку и дальше в магистраль. Как только поток пытается пойти в обратном направлении, запорный элемент перекрывает проход, и стоки не возвращаются в дом.
Конструкция

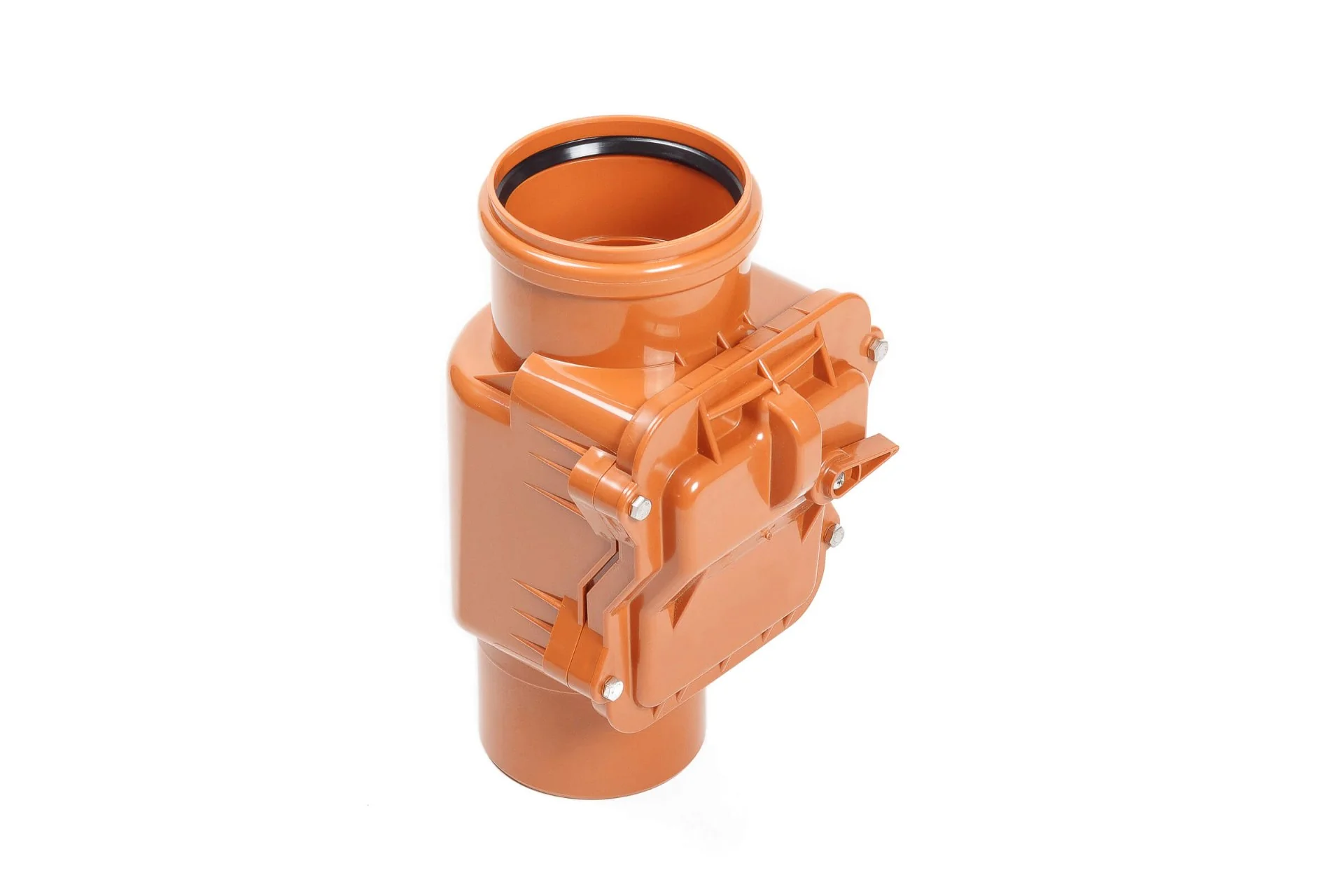

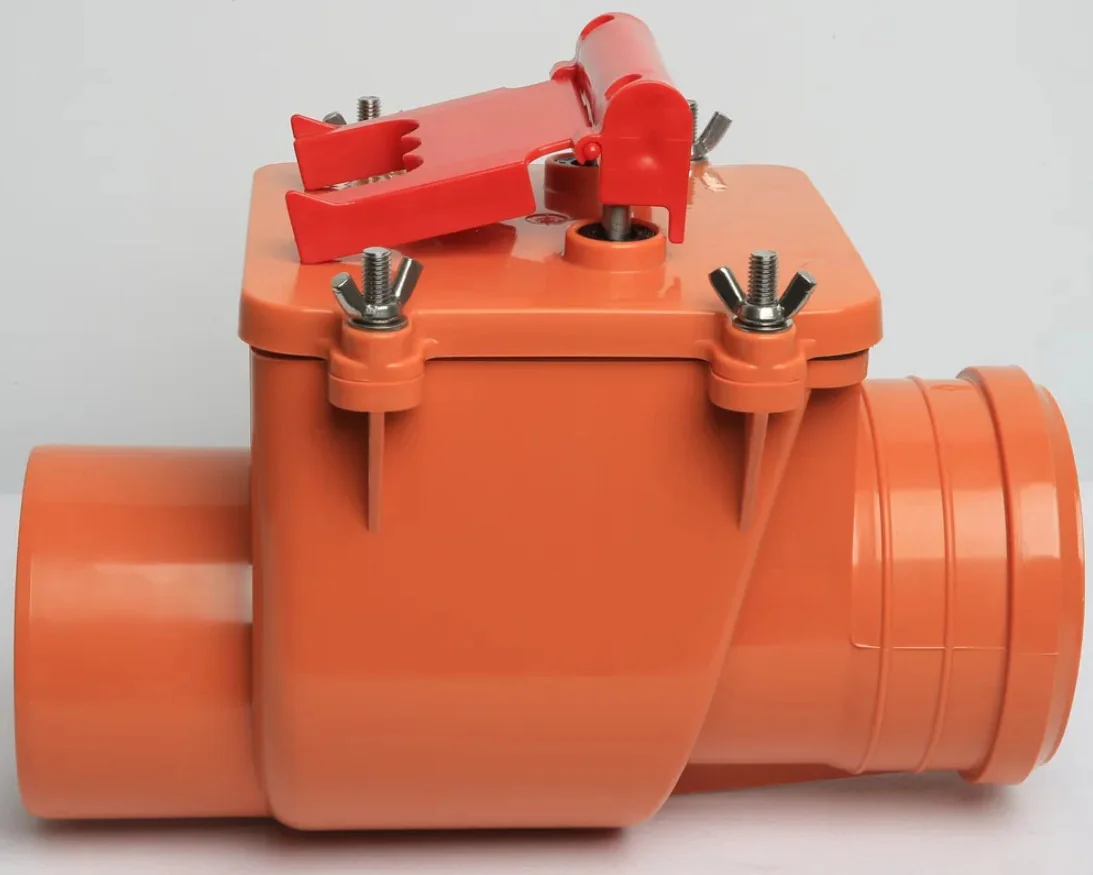

Корпус клапана выполнен из того же материала, что и трубы: НПВХ (оранжевый) для наружной канализации, полипропилен (серый) для внутренней, реже — чугун для тяжёлых условий. Внутри корпуса находится запорный элемент с резиновым уплотнением: лепестковая заслонка на оси, шар или мембрана. Большинство моделей оснащено крышкой-ревизией для прочистки и рычагом ручной блокировки, которым заслонку можно принудительно закрыть — например, на время отъезда.
Принцип действия

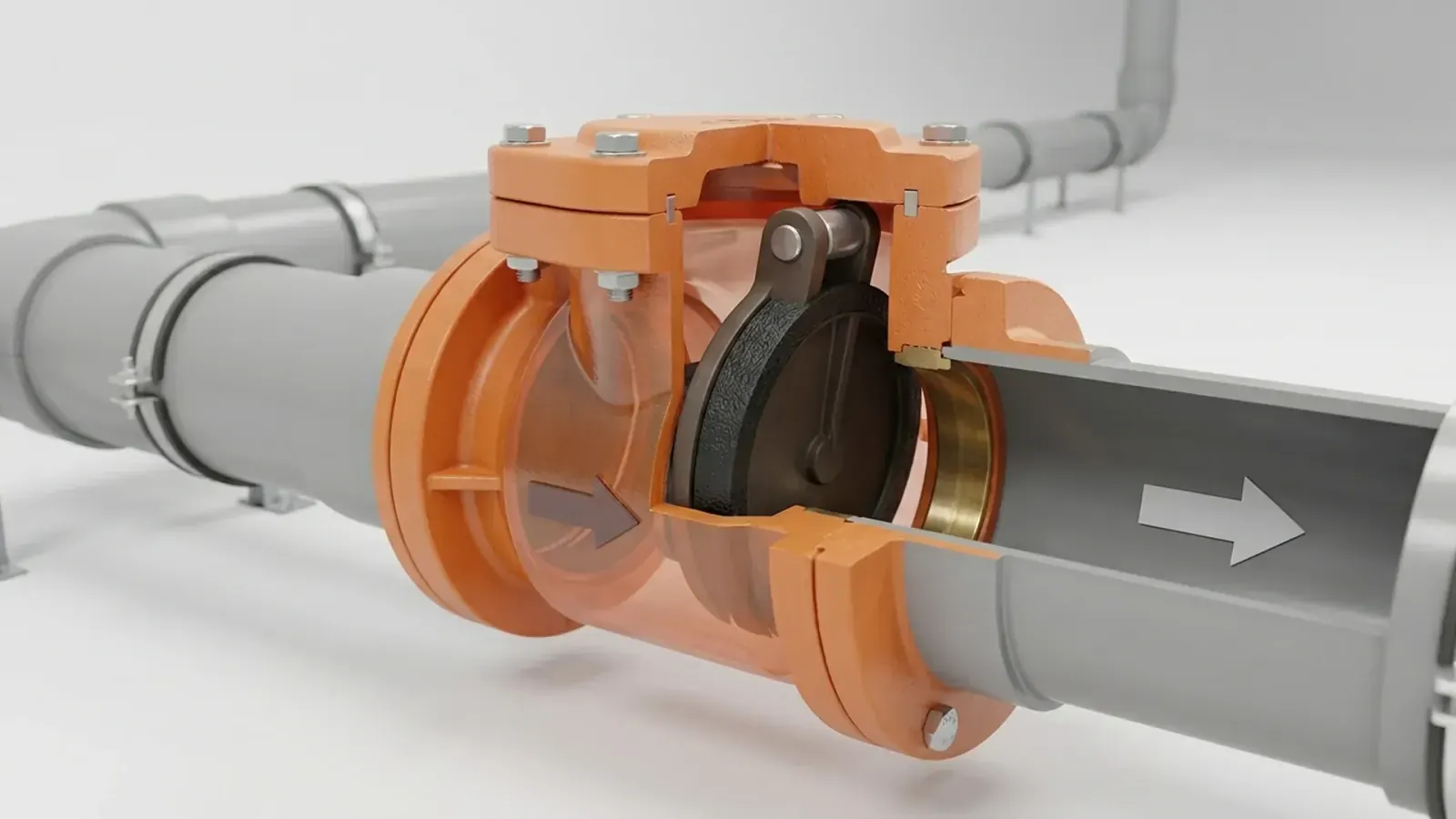

Когда вода течёт в правильном направлении, её давление отжимает заслонку (или поднимает шар), и проход открыт. Стоит потоку остановиться или пойти вспять — заслонка под собственным весом и встречным давлением прижимается к седлу, перекрывая трубу. Чем выше обратное давление, тем плотнее прижим. Поэтому корпус всегда промаркирован стрелкой: монтаж против стрелки полностью лишает клапан смысла.
Зачем нужен обратный клапан и когда он обязателен
Клапан нужен не везде. Если санузел расположен заметно выше отметки ближайшего колодца или точки подключения к магистрали, обратному потоку просто неоткуда взяться — вода всегда уйдёт самотёком. Но есть ситуации, где клапан из «желательного» превращается в обязательный.
- Квартира на первом этаже. Самый частый случай. При засоре общего стояка ниже вашей врезки стоки со всех верхних этажей ищут выход — и находят его через ваши унитаз, ванну и кухонную мойку.
- Дом с подвалом или цокольным этажом. Сантехника, расположенная ниже уровня люка ближайшего смотрового колодца, подтапливается первой при переполнении наружной сети.
- Низкий участок. Если выпуск из дома входит в магистраль или септик выше уровня домовых приборов, при ливне или переполнении септика вода пойдёт обратно.
- Подключение к перегруженной сети. Старые городские коллекторы при сильных осадках работают на пределе и периодически дают подпор.
- Защита от грызунов и запаха. Закрытая заслонка дополнительно перекрывает путь крысам из канализации и снижает приток запаха со стороны магистрали.
Виды обратных клапанов для канализации
Клапаны различаются по типу запорного элемента, материалу и способу монтажа. От этого зависит, где и как изделие можно установить и насколько оно надёжно.
По типу запорного элемента
- Лепестковый (поворотный). Самый распространённый. Заслонка на оси откидывается по ходу потока и захлопывается при обратном токе. Простой, ремонтопригодный, есть в исполнении с ручной блокировкой. Оптимален для бытовой канализации Ø50–160 мм.
- Шаровой. Запорный элемент — резиновый шар, который при обратном потоке всплывает и садится в седло. Хорошо работает на напорных линиях и стоках с механическими включениями, реже засоряется.
- Межфланцевый (подъёмный, «лифтовый»). Заслонка поднимается строго вертикально. Компактный, ставится между фланцами на напорных трубопроводах большого диаметра.
- Мембранный. Гибкая мембрана-«лепесток» из эластомера. Применяется на малых диаметрах и в сборе с трапами, бесшумен, но менее долговечен.
По материалу корпуса
| Материал | Где применяется | Особенности |
|---|---|---|
| НПВХ (оранжевый) | Наружная канализация, выпуск из дома, колодцы | Прочный, морозо- и УФ-стойкий, рассчитан на грунтовую нагрузку |
| Полипропилен (серый) | Внутренняя разводка, стояки, приборы | Лёгкий, химически стойкий, для температур до +80…95 °C |
| Чугун | Тяжёлые условия, реконструкция старых систем | Максимальный ресурс и стойкость, но тяжёлый и дорогой |
| Латунь / нерж. сталь | Напорные линии, насосные станции | Для давления, малых диаметров и агрессивных стоков |
По способу монтажа
- Раструбный. Вставляется в раструб трубы на резиновом уплотнении — основной вариант для самотёчной бытовой канализации НПВХ и ПП.
- Муфтовый / под склейку или резьбу. Для напорных пластиковых и металлических линий малого диаметра.
- Межфланцевый. Зажимается между двумя фланцами на напорных трубопроводах.
Как выбрать обратный клапан
Подбор идёт по четырём параметрам: диаметр, материал (а значит — система), тип монтажа и наличие ручной блокировки. Ошибка в любом из них приведёт либо к течи в стыке, либо к тому, что клапан не сработает.
Диаметр
Диаметр клапана выбирают строго по диаметру трубы, на которую он ставится. Уменьшать сечение нельзя — это создаст подпор и засор. Ориентиры по применению:
| Диаметр, мм | Где ставится | Что защищает |
|---|---|---|
| 40–50 | Отвод от мойки, раковины, стиральной машины | Отдельный прибор на кухне или в ванной |
| 110 | Отвод от унитаза, общий на квартиру, выпуск из дома | Санузел целиком, квартиру на 1-м этаже |
| 160 | Выпуск из дома, наружная канализация частного дома | Дом с несколькими санузлами |
| 200–315 | Магистральные участки наружной сети, колодцы | Дом, группу зданий, ввод в колодец |
Материал и система
Для внутренней разводки берут серый полипропиленовый клапан, для наружной — оранжевый НПВХ. Смешивать материалы в одном стыке без переходника нельзя: у НПВХ и ПП различаются геометрия раструба и поведение при перепадах температуры. Если нужно соединить наружную и внутреннюю части, ставьте переходник за пределами стыка с клапаном.
Ручная блокировка и ориентация
- Клапан с рычагом позволяет принудительно закрыть заслонку — удобно перед отъездом или при плановой прочистке стояка соседями.
- Горизонтальные модели — для прокладки по полу и в трассах; вертикальные — для установки на вертикальных участках. Универсальные работают в обоих положениях, но это всегда указано в паспорте.
- Крышка-ревизия обязательна: без доступа к заслонке клапан невозможно прочистить, и при первом же засоре его придётся вырезать.
Где устанавливать обратный клапан
Есть две стратегии: поставить один общий клапан или защитить каждый прибор отдельно. Выбор зависит от планировки и от того, что именно вы защищаете.
Варианты размещения
- Общий на выпуске из дома (квартиры). Один клапан Ø110–160 защищает всю систему сразу. Экономично, но при срабатывании перекрывает слив со всех приборов — пользоваться сантехникой нельзя до устранения засора в магистрали.
- На отводе от каждого прибора. Несколько клапанов Ø40–50 на мойке, ванне, стиральной машине. Дороже, зато при подтоплении магистрали остальными приборами выше уровня подпора можно продолжать пользоваться.
- На общем стояке (1-й этаж многоквартирного дома). Клапан Ø110 на лежаке от квартиры до стояка — защита именно от стоков верхних этажей.
- В смотровом колодце наружной сети. Для частного дома — клапан Ø160–315 на вводе в колодец или перед септиком.

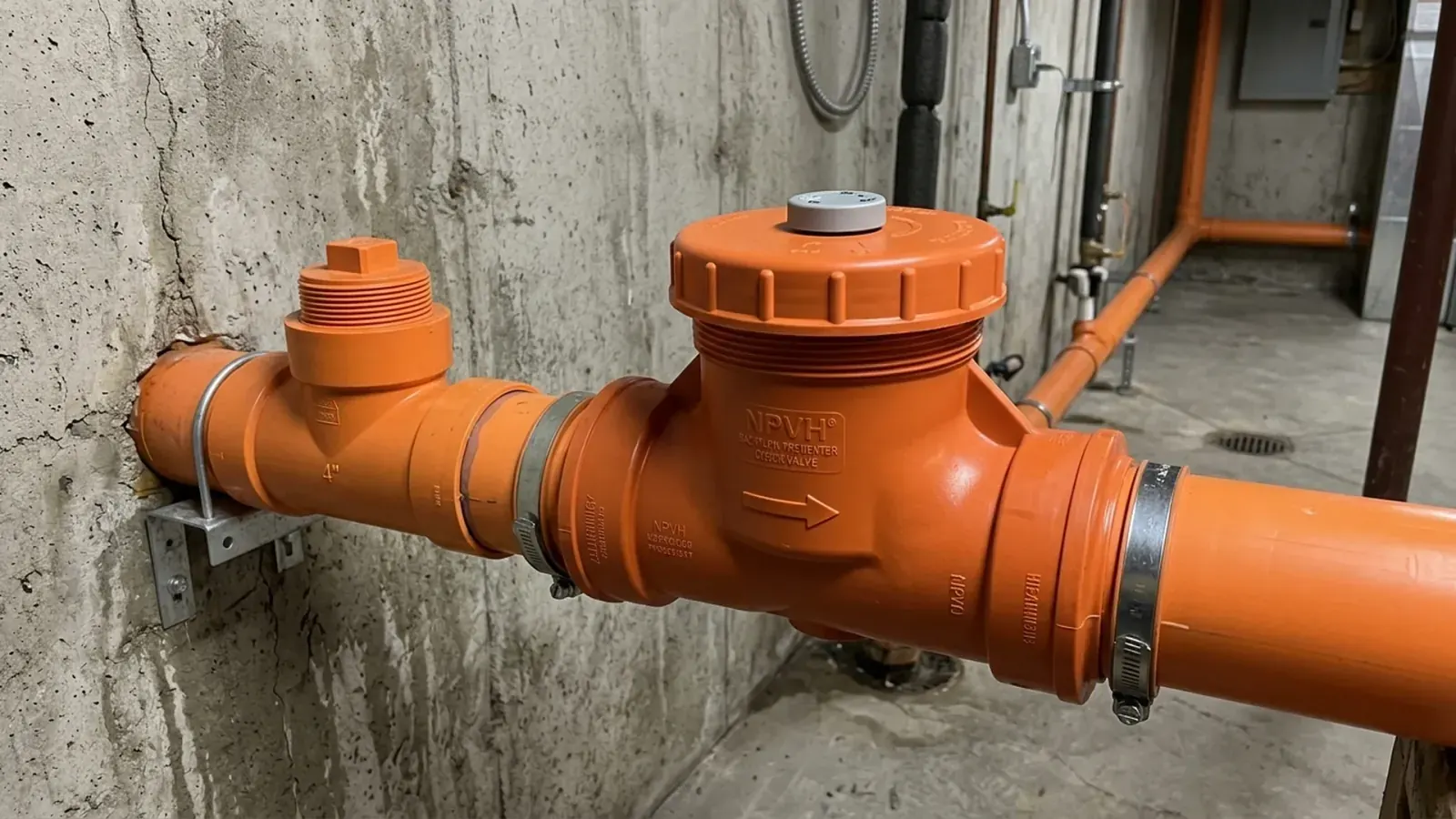

Правила размещения
- Только на горизонтальном участке (если модель не помечена как вертикальная).
- После ревизии по ходу потока — чтобы прочищать и клапан, и трубу за ним.
- В доступном для обслуживания месте: крышка-ревизия должна открываться.
- Строго по стрелке направления потока на корпусе.
- На выпуске из дома — до точки промерзания или с утеплением, чтобы заслонку не заклинило льдом.
Монтаж обратного клапана своими руками
Установка раструбного клапана на самотёчную канализацию из НПВХ или ПП не требует специнструмента и занимает 15–30 минут. Порядок действий:
- Определите место и направление. Выберите горизонтальный доступный участок, найдите на корпусе стрелку — она должна совпадать с направлением нормального стока.
- Перекройте воду и предупредите соседей (для стояка в МКД). Слейте остатки из труб.
- Разметьте и вырежьте участок трубы по длине клапана с учётом глубины захода в раструбы. Рез — строго перпендикулярный, ножовкой по пластику или труборезом.
- Снимите фаску напильником под углом 15° и зачистите торцы от заусенцев — иначе уплотнительное кольцо завернётся.
- Нанесите силиконовую смазку на торец трубы и уплотнительное кольцо. Не используйте герметик или мыло.
- Вставьте клапан в раструбы до упора, затем сдвиньте на 8–10 мм назад — это температурный зазор, компенсирующий расширение.
- Проверьте работу заслонки рукой и пролейте воду: в прямом направлении проходит свободно, обратно — не идёт. Убедитесь, что стыки сухие.
Частые ошибки при установке
- Монтаж против стрелки. Клапан превращается в заглушку: стоки не уходят вообще. Самая обидная и самая частая ошибка.
- Установка на вертикальном участке горизонтальной модели. Заслонка не закрывается под нужным углом и пропускает обратный поток.
- Занижение диаметра. Клапан Ø50 на трубе Ø110 «через переходник» создаёт подпор и регулярные засоры.
- Нет доступа к ревизии. Замурованный клапан невозможно прочистить — при засоре вскрывают стяжку.
- Жёсткая посадка без температурного зазора. При нагреве стоками трубу выдавливает из раструба или рвёт стык.
- Установка до ревизии, а не после. Прочистить трубу за клапаном становится нечем.
Обслуживание и срок службы
Пластиковый обратный клапан служит 25–50 лет — столько же, сколько трубы. Реальный ресурс ограничивает не материал, а состояние резинового уплотнения заслонки и регулярность чистки.
- Раз в полгода-год открывайте ревизию и удаляйте налёт жира и волос с заслонки и седла.
- Проверяйте подвижность заслонки: она должна свободно откидываться и плотно возвращаться.
- Меняйте уплотнение, если резина задубела или порвалась — заслонка перестаёт держать обратный поток.
- Перед длительным отъездом закрывайте ручную блокировку, если она есть.
Сводная таблица: какой клапан под какую задачу
Шпаргалка для быстрого подбора перед покупкой.
| Задача | Диаметр | Материал | Тип |
|---|---|---|---|
| Защитить мойку / стиральную машину | 40–50 мм | ПП (серый) | Лепестковый/мембранный |
| Защитить санузел квартиры 1-го этажа | 110 мм | ПП (серый) | Лепестковый с рычагом |
| Защитить весь дом на выпуске | 110–160 мм | НПВХ (оранжевый) | Лепестковый раструбный |
| Ввод в смотровой колодец / перед септиком | 160–315 мм | НПВХ (оранжевый) | Лепестковый/шаровой |
| Напорная линия от насоса | 40–110 мм | ПП / латунь | Шаровой/межфланцевый |
Часто задаваемые вопросы
Заключение
Обратный клапан — недорогая страховка от дорогой аварии. Для квартиры на первом этаже, дома с подвалом или сантехники ниже уровня ближайшего колодца это не опция, а требование свода правил и элементарная защита ремонта от стоков соседей и переполненной магистрали.
Три ориентира, которые закрывают большинство вопросов при выборе и установке:
- Диаметр — по трубе. Никаких сужений: Ø50 на приборы, Ø110 на санузел и выпуск, Ø160 и больше на наружную сеть.
- Монтаж по стрелке, на горизонтали, после ревизии — и обязательно с доступом к ревизионной крышке.
- Материал — по системе: серый ПП внутри дома, оранжевый НПВХ снаружи; разные материалы соединяют только через переходник.
Качество защиты определяется не только самим клапаном, но и трубопроводом, в который он врезан: герметичные раструбы и правильно подобранная кольцевая жёсткость труб НПВХ или ПП гарантируют, что заслонка сработает, а стык не потечёт под обратным давлением. Подбирайте клапан и трубы из одной системы и от одного производителя — так стыки сядут без зазоров и переходников.
