Вы уже купили трубы, намечаете трассу канализации — и тут возникает вопрос, который многие считают второстепенным: на сколько миллиметров опускать трубу на каждый метр длины? Ошибитесь здесь — и система через год начнёт «пахнуть», засоряться или, хуже, гнать стоки обратно. Разбираем всё по-честному: нормы, формулы, материалы, реальные цифры.
Почему уклон — это основа работы канализации
Самотёчная канализация работает без насосов — только за счёт гравитации. Скорость движения стоков целиком зависит от угла наклона трубы. Слишком маленький уклон — жидкость течёт медленно, взвешенные частицы оседают и образуют пробку. Слишком большой — вода уходит быстро, а твёрдые фракции остаются позади и всё равно образуют засор.
Какие трубы используются в самотёчной канализации
НПВХ — стандарт для наружной канализации
- Коэффициент шероховатости — 0,009–0,011
- Рабочий диапазон температур: от −10 до +60 °C (кратковременно до +80 °C)
- Стандартные диаметры: 110, 160, 200, 250, 315 мм
- Кольцевая жёсткость: SN2, SN4, SN8 — выбирается по глубине укладки
Полипропилен (ПП) — для внутренней канализации
- Коэффициент шероховатости — 0,009–0,010 (сопоставим с НПВХ)
- Температурная стойкость до +95 °C — идеален для горячих стоков
- Стандартные внутренние диаметры: 32, 40, 50, 75, 110 мм
- Подходит для подключения посудомоечных и стиральных машин
Сравнение материалов по гидравлике
| Материал | Применение | Шероховатость n | Особенности |
|---|---|---|---|
| НПВХ | Наружная канализация | 0,009–0,011 | Стандарт для частного дома |
| ПП | Внутренняя разводка | 0,009–0,010 | Стойкость к горячим стокам |
| Чугун | Устаревшие системы | 0,012–0,015 | Высокая масса, сложный монтаж |
| Керамика | Ливнёвки, наружная | 0,011–0,013 | Хрупкость, сложная стыковка |
| Бетон / ж/б | Городские коллекторы | 0,013–0,017 | Только крупные диаметры |
| ПЭ (полиэтилен) | Напорные + самотёк | 0,008–0,010 | Гибкость, стойкость к УФ |
Нормативные уклоны: что говорит СП
Основной документ — СП 32.13330.2018 «Канализация. Наружные сети и сооружения». Для внутренней канализации — СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Минимальный уклон рассчитывается из условия скорости течения ≥ 0,7 м/с при наполнении трубы не более 0,6 от диаметра.
Минимальные уклоны для наружной самотёчной канализации
| Диаметр трубы, мм | Минимальный уклон, мм/м | Рекомендуемый уклон, мм/м |
|---|---|---|
| 50 | 30 | 35 |
| 100 | 20 | 20–25 |
| 110 | 20 | 20 |
| 150 | 8 | 10 |
| 160 | 8 | 8–10 |
| 200 | 5 | 7 |
| 250 | 5 | 6 |
| 315 | 4 | 5 |
| 400 | 3 | 4 |
Как рассчитать уклон: формула и пример
Формула расчёта
Уклон обозначается буквой i и выражается как отношение перепада высот к длине участка: i = h / L, где h — перепад высот (м), L — длина участка (м). Например, i = 0,02 означает 20 мм на каждый метр длины.
Пример расчёта для дачного дома
- Труба НПВХ Ø 110 мм
- Расстояние от дома до септика — 15 м
- Точка выхода из фундамента — на высоте 0,5 м от уровня земли
- Рекомендуемый уклон для 110 мм — 0,020 (20 мм/м)

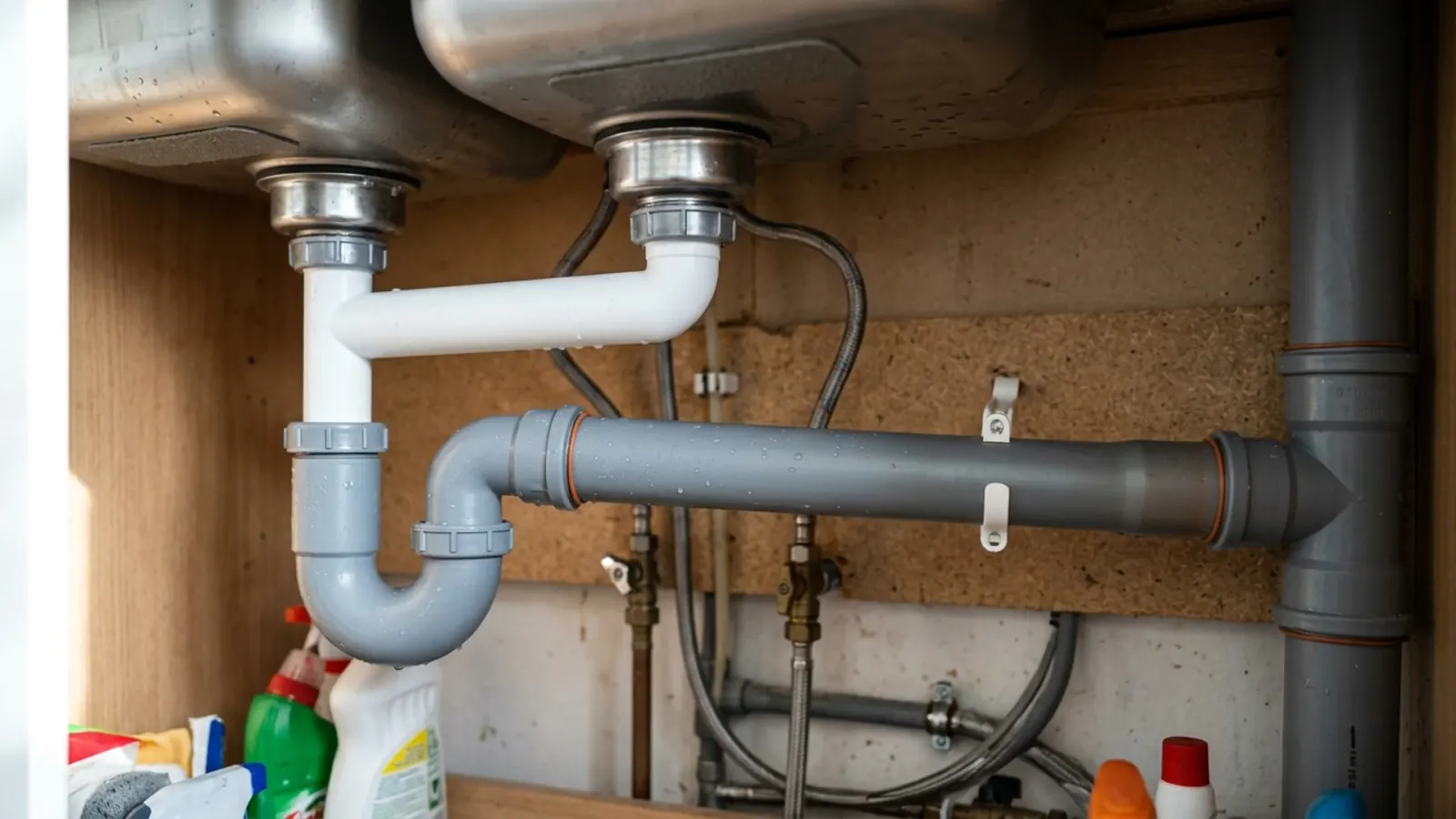

Внутренняя канализация: своя специфика
Внутри здания работают трубы меньшего диаметра, а участки — короче. Уклоны здесь больше, чем в наружных сетях.
| Назначение трубы | Диаметр, мм | Уклон, мм/м |
|---|---|---|
| Умывальник, биде | 32–40 | 30–35 |
| Душ, ванна | 40–50 | 30 |
| Унитаз | 100–110 | 20 |
| Кухонная мойка | 40–50 | 30 |
| Стиральная машина | 40–50 | 30 |
| Горизонтальный стояк | 110 | 20 |
Длина горизонтального участка без ревизии
- Трубы до 50 мм — не более 12 м
- Трубы 100–110 мм — не более 15 м
Наружная канализация: от дома до септика
Используются преимущественно трубы НПВХ SN4 или SN8 оранжевого цвета. Диаметр — как правило, 110 мм для одного жилого дома, 160 мм — для нескольких подключений или при длине трассы свыше 20–25 м.
- Глубина промерзания грунта — труба должна залегать ниже или иметь утепление
- Песчаная подушка 10–15 см — без острых камней
- Угол поворота не более 45° за один фасонный элемент; при 90° — два колена по 45°
- Смотровые колодцы на поворотах и каждые 15–20 м прямого участка

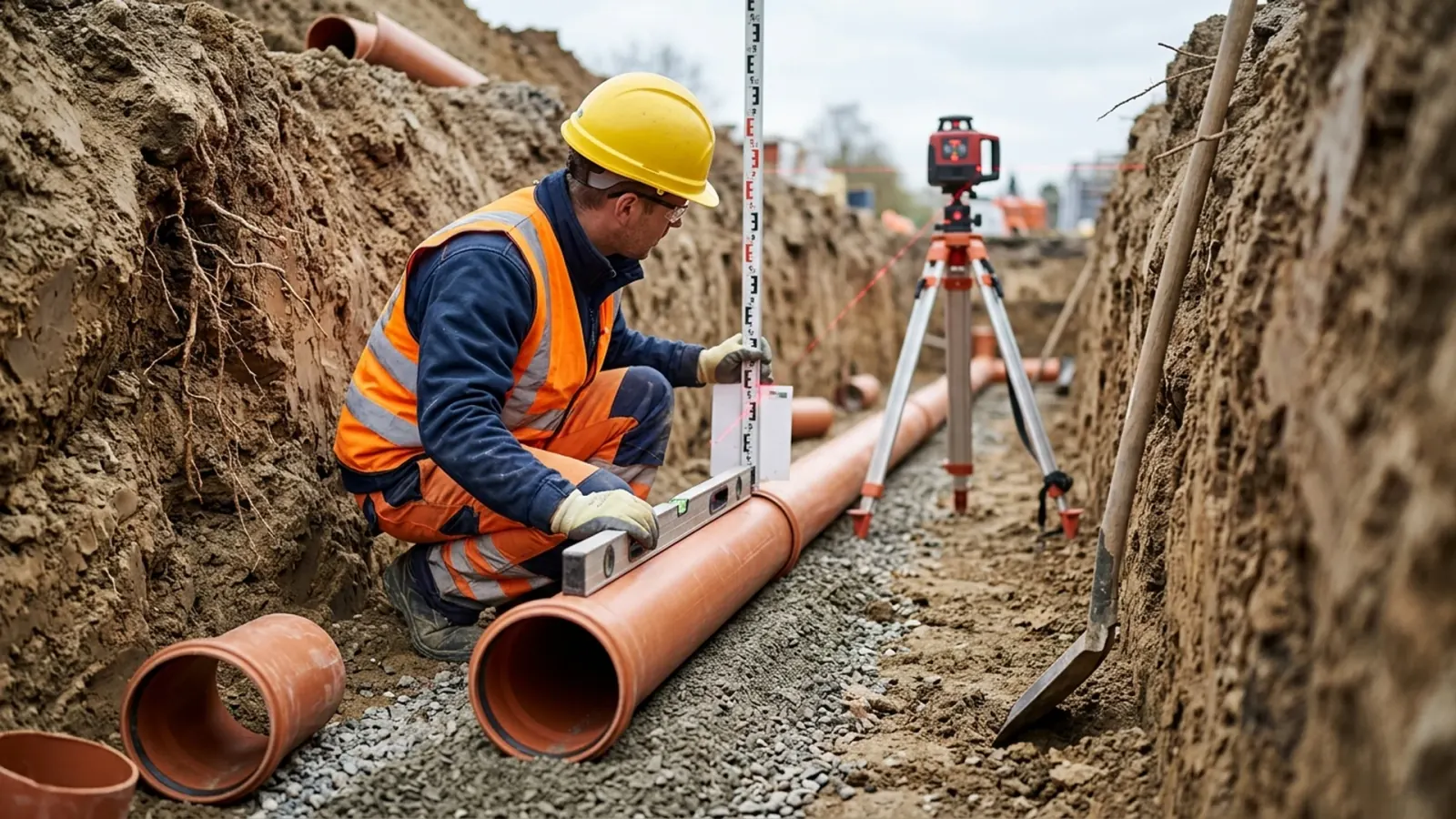

- Уклон строго выдержан — проверяйте нивелиром или лазерным уровнем
Ошибки при монтаже самотёчной канализации
Советы практиков
- Проектируйте трассу до покупки труб — снимите отметки высот, рассчитайте перепад, и только потом определяйте диаметры и количество фасонины
- Для длинных трасс (15+ м) переходите на диаметр 160 мм — запас по пропускной способности будет нелишним
- Используйте НПВХ SN4 при глубине до 3 м и SN8 при глубине до 6 м
- Проверяйте уклон каждые 2–3 метра при укладке, не только в начале и конце участка
- Для ПП-труб внутри здания применяйте компенсационные муфты на горизонтальных участках длиннее 3 м
- Места ревизий планируйте в доступных точках — не замуровывайте в стену без люка
- При подключении к центральной канализации уточните отметку входного лотка — от неё стройте уклон назад к дому
FAQ: Часто задаваемые вопросы
Заключение: главное в одном месте
Уклон самотёчной канализации — это не догадка и не «примерно». Это точный технологический параметр, который рассчитывается заранее и выдерживается при монтаже с точностью до миллиметра на метр. Большинство «вечных» проблем с засорами, запахами и обратным течением возникают не из-за плохих труб, а из-за того, что уклон выставили «на глаз» или сэкономили на нивелире.
Главные цифры, которые стоит запомнить и держать в голове на любой стройке:
- Труба Ø 50 мм — уклон 30 мм/м (раковины, ванна, стиральная машина)
- Труба Ø 110 мм — уклон 20 мм/м (унитаз, выпуск из дома, наружная сеть)
- Труба Ø 160 мм — уклон 8–10 мм/м (магистрали, групповые подключения)
- Труба Ø 200 мм — уклон 5–7 мм/м (коллекторы)
- Скорость самоочищения — не менее 0,7 м/с (СП 32.13330)
- Максимально допустимый уклон — 150 мм/м (0,15) — превышать нельзя
НПВХ и ПП — оптимальные материалы для самотёчных систем: гладкие стенки (n = 0,009–0,011), коррозионная стойкость, лёгкость монтажа и долговечность 50+ лет. При правильно выдержанном уклоне такая канализация работает десятилетиями без обслуживания.
