Полимерные трубы вытеснили металл из большинства инженерных систем. По данным отраслевых отчётов, доля пластиковых труб на российском рынке превышает 70%. Но не все полимеры одинаковы: НПВХ и полипропилен различаются по рецептуре, режимам экструзии и областям применения. Эта статья — технический разбор производственного процесса для тех, кто хочет разбираться в вопросе на уровне инженера, а не маркетолога.
Что такое ПВХ трубы и какие полимеры используются
Аббревиатура ПВХ (поливинилхлорид) объединяет целую группу материалов. Для трубного производства критично различать два типа:
- НПВХ (непластифицированный ПВХ, он же PVC-U) — жёсткий полимер без добавления пластификаторов. Используется для напорных и безнапорных систем канализации, водоснабжения, обсадных труб для скважин. Рабочая температура — до +60 °C.
- ПВХ пластифицированный (PVC-P) — мягкий, гибкий материал. Для труб применяется редко, чаще — для шлангов и гибких подводок.
Параллельно рынок занимают трубы из полипропилена (ПП, PP-R, PP-B), которые доминируют в системах отопления и горячего водоснабжения благодаря термостойкости до +95 °C.
Другие полимеры в трубном сегменте:
- ПЭ (полиэтилен) — газопроводы, холодное водоснабжение;
- ПЭ-С (сшитый полиэтилен, PEX) — тёплые полы, радиаторное отопление;
- ХПВХ (хлорированный ПВХ) — горячее водоснабжение, промышленные среды до +95 °C.

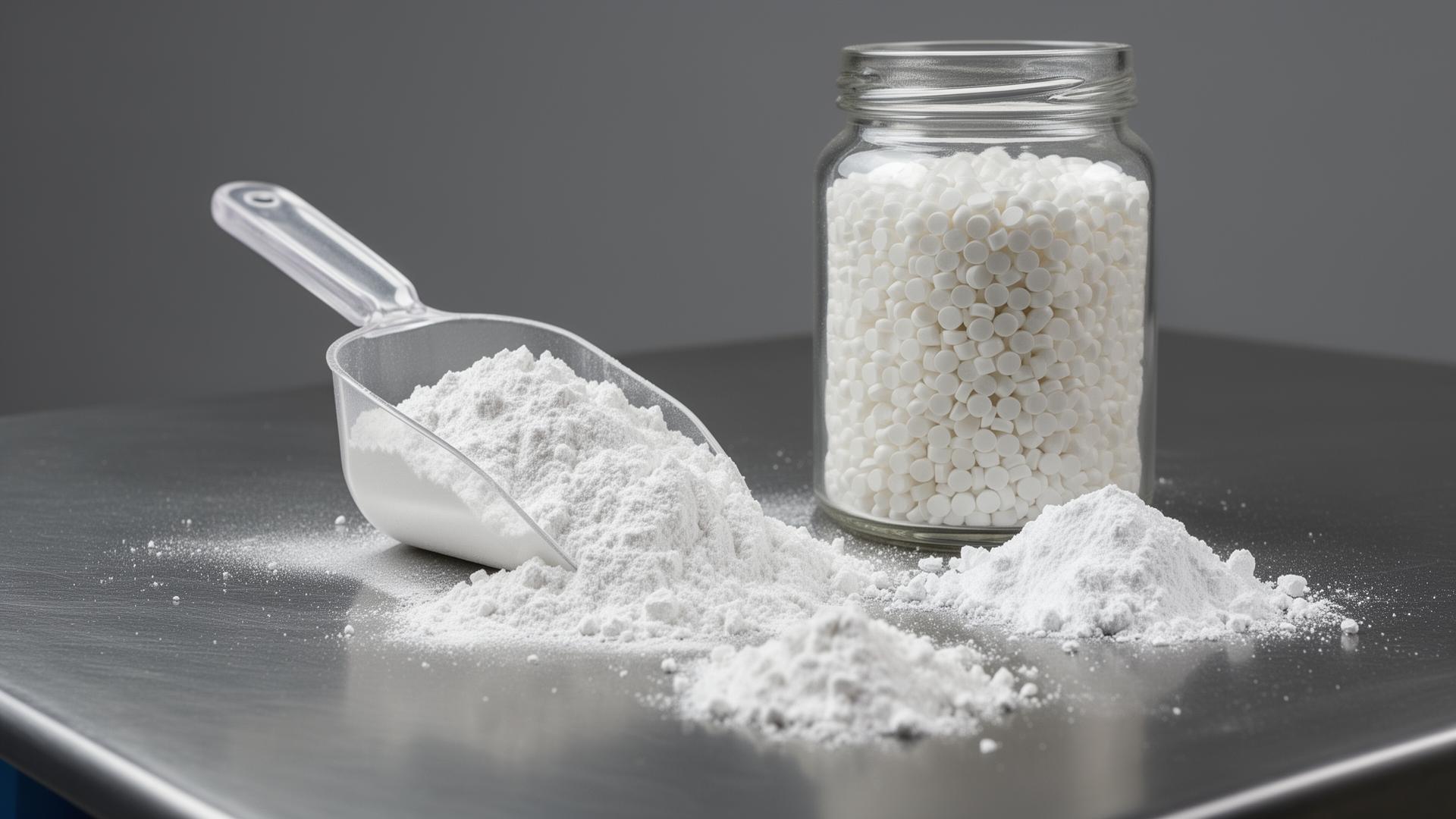

Сырьё и добавки: из чего делают НПВХ и ПП трубы
Базовое сырьё
Для НПВХ труб основа — суспензионный ПВХ-С (марки С-7058М, С-6358М по ГОСТ 14332). Поставляется в виде белого порошка. Средняя закупочная стоимость на 2024 год — от 95 000 до 130 000 ₽ за тонну в зависимости от марки и производителя.
Для ПП труб используют гранулят рандом-сополимера PP-R (например, марки PPR003, PPR007). Цена гранулята — от 110 000 до 160 000 ₽ за тонну.
Рецептура компаунда НПВХ
Чистый ПВХ-порошок непригоден для экструзии. Рабочая смесь (драйбленд) включает до 12 компонентов:
| Компонент | Доля в смеси | Назначение |
|---|---|---|
| **ПВХ-С (смола)** | 80–87% | Основа полимерной матрицы |
| **Стабилизатор** (Ca/Zn или Sn-органический) | 2–4% | Защита от термодеструкции при нагреве |
| **Карбонат кальция (мел)** | 5–15% | Наполнитель, удешевление, жёсткость |
| **Диоксид титана (TiO₂)** | 0,5–2% | УФ-защита, белый пигмент |
| **Модификатор ударной вязкости** (CPE, акрилат) | 1–5% | Предотвращение хрупкого разрушения |
| **Стеарат кальция** | 0,3–1% | Внутренняя и внешняя смазка |
| **Парафиновый воск** | 0,2–0,8% | Облегчение выхода из фильеры |
Рецептура ПП труб
Полипропиленовые трубы менее требовательны к добавкам. Типичный состав:
- PP-R гранулят — 97–99%;
- антиоксидант — 0,1–0,3%;
- пигмент (мастербатч) — 0,5–2%;
- УФ-стабилизатор — при необходимости наружного применения.
Армированные ПП трубы (стекловолокно, алюминий) получают дополнительный слой на этапе коэкструзии.

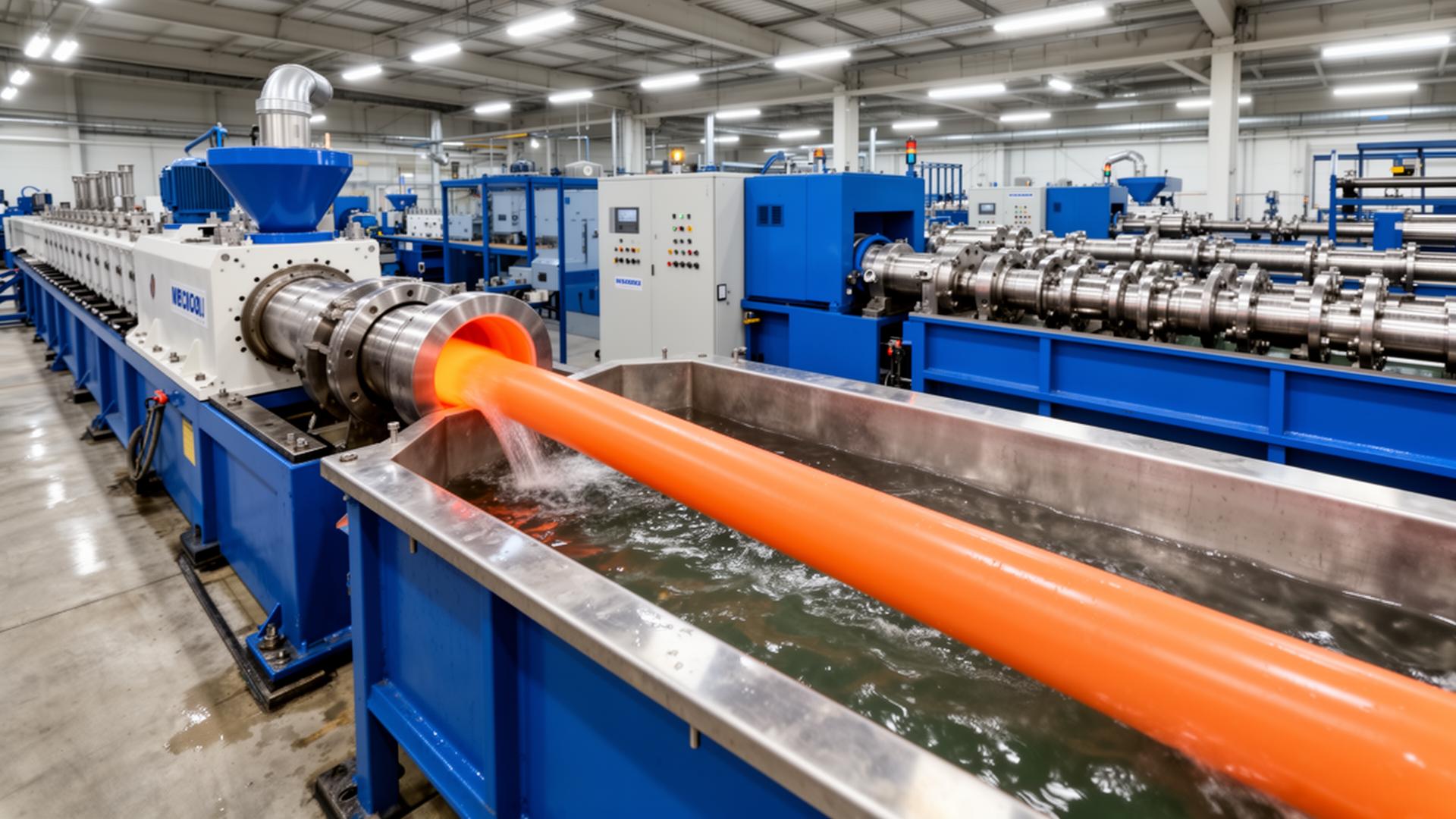

Оборудование для производства труб
Производственная линия — это не один станок, а комплекс из 6–9 последовательных модулей. Рассмотрим каждый.
Основные узлы экструзионной линии
- Смеситель (миксер горячий/холодный) — подготовка драйбленда. Горячий смеситель разогревает смесь до 110–120 °C, холодный охлаждает до 40 °C. Для ПП-труб этот этап не нужен — гранулят подаётся напрямую.
- Экструдер — сердце линии. Двухшнековый для НПВХ (шнеки диаметром 51–90 мм, L/D от 22 до 36). Одношнековый для ПП (диаметр 45–120 мм). Мощность привода — от 55 до 280 кВт в зависимости от диаметра трубы.
- Экструзионная головка (фильера) — формирует профиль трубы. Для каждого диаметра — своя оснастка. Стоимость одной головки — от 150 000 до 800 000 ₽.
- Калибратор вакуумный — задаёт точный наружный диаметр. Труба проходит через калибровочную гильзу в вакуумной ванне. Разрежение — 0,02–0,06 МПа.
- Охлаждающие ванны — одна или несколько последовательных. Общая длина — от 6 до 12 м. Температура воды — 15–20 °C.
- Тянущее устройство (траковый пуллер) — протягивает трубу через линию с постоянной скоростью. Скорость вытяжки для НПВХ — 0,5–6 м/мин, для ПП — до 12 м/мин.
- Планетарная пила или дисковый отрезной станок — резка трубы без остановки линии.
- Раструбный автомат — формирует раструб на конце трубы (для канализационных систем). Нагрев конца трубы до 100–110 °C, насадка на дорн, охлаждение.
- Штабелёр/укладчик — автоматическая укладка в пакеты.
Стоимость оборудования
| Тип линии | Диаметр труб | Ориентировочная цена |
|---|---|---|
| НПВХ, двухшнековый экструдер | 16–110 мм | **5–9 млн ₽** |
| НПВХ, двухшнековый экструдер | 110–400 мм | **9–18 млн ₽** |
| ПП, одношнековый экструдер | 20–63 мм | **3–7 млн ₽** |
| ПП, одношнековый экструдер | 75–160 мм | **7–14 млн ₽** |
Цены указаны для китайского оборудования с доставкой. Европейские линии (Battenfeld, Krauss Maffei) дороже в 3–5 раз.
Пошаговая технология производства НПВХ труб
Этап 1. Подготовка сырья
ПВХ-смола, стабилизаторы, наполнители и модификаторы загружаются в горячий миксер. Перемешивание при 110–120 °C в течение 8–15 минут. Затем — перегрузка в холодный миксер, охлаждение до 40 °C. Готовый драйбленд хранится в промежуточном бункере.
Этап 2. Экструзия
Драйбленд через дозатор подаётся в загрузочную воронку двухшнекового экструдера. Материал последовательно проходит зоны:
- загрузки (40–60 °C);
- пластификации (160–180 °C);
- гомогенизации (180–200 °C);
- дозирования и выдавливания (185–195 °C).
Этап 3. Формование через головку
Расплав поступает в кольцевую фильеру. Дорн формирует внутреннюю полость, мундштук — наружную поверхность. Зазор между ними определяет толщину стенки. Регулировка — центрирующими болтами с точностью ±0,1 мм.
Этап 4. Калибровка и охлаждение
Горячая труба попадает в вакуумный калибратор. Отрицательное давление прижимает наружную стенку к калибровочной втулке. Далее — последовательное охлаждение в ваннах с водой. Скорость охлаждения влияет на остаточные напряжения: слишком быстрое — трещины при эксплуатации, слишком медленное — снижение производительности.
Этап 5. Маркировка и резка
Принтер наносит на трубу: наименование производителя, материал, диаметр, толщину стенки, дату производства, номер партии, ГОСТ. Пила режет трубу на мерные длины (обычно 0,5; 1; 2; 3 или 6 м).
Этап 6. Формование раструба
Конец трубы нагревается инфракрасным нагревателем, насаживается на дорн с канавкой под уплотнительное кольцо, охлаждается. Раструб готов.
Этап 7. Контроль качества и упаковка
Каждая партия проходит проверку: наружный и внутренний диаметр, овальность, толщина стенки, гидростатическое давление, ударная прочность при 0 °C. Годная продукция упаковывается в пакеты и отправляется на склад.
Особенности производства ПП труб
Технология экструзии полипропилена проще, чем НПВХ:
- Не требуется смеситель — гранулят подаётся напрямую в одношнековый экструдер.
- Температурный режим — 200–250 °C. ПП менее чувствителен к перегреву.
- Скорость линии выше — до 12 м/мин против 6 м/мин для НПВХ.
- Армирование — для трубы PN20/PN25 добавляется коэкструзионная головка со слоем стекловолокна или алюминиевой фольги.
Армированные ПП трубы производятся на трёхслойных коэкструзионных линиях: внутренний слой ПП → армирующий слой → наружный слой ПП.
Контроль качества: что проверяют и по каким стандартам
Трубы из НПВХ для канализации производятся по ГОСТ 32414-2013 и ГОСТ Р 51613-2000 (напорные). ПП трубы — по ГОСТ 32415-2013.
Основные контрольные параметры:
- Геометрия — наружный диаметр ±0,3%, овальность ≤1%, толщина стенки не менее минимально допустимой;
- Гидростатическая прочность — труба выдерживает расчётное давление при 20 °C в течение 1 часа (экспресс-тест) и 100 часов (полный тест);
- Ударная стойкость — метод падающего груза при 0 °C. Для НПВХ — не менее TIR ≤10%;
- Стойкость к дихлорметану (для НПВХ) — показатель степени желатинизации;
- Термостабильность — время до начала деструкции при 200 °C.
Типичные ошибки при производстве ПВХ и ПП труб
- Несоблюдение рецептуры. Увеличение доли мела свыше 15% ведёт к хрупкости. Продукция проходит приёмку, но трескается при монтаже в холодное время года.
- Перегрев расплава. Для НПВХ превышение 205 °C вызывает термодеструкцию. Внешне труба выглядит нормально, но внутренняя структура нарушена.
- Неправильная калибровка. Смещение дорна в фильере приводит к разнотолщинности стенки. Такая труба не выдерживает номинальное давление.
- Экономия на стабилизаторах. Срок службы трубы сокращается с 50 лет до 10–15.
- Использование вторичного сырья без контроля. Добавка вторички допустима (до 5–10% в средний слой многослойных труб), но только при полном входном контроле. Бесконтрольная переработка приводит к непредсказуемым свойствам.
- Пренебрежение сушкой ПП-гранулята. Влага вызывает пузырение и серебристые полосы на поверхности трубы.
Советы и рекомендации
- При выборе труб обращайте внимание на маркировку. Она должна содержать ГОСТ, дату производства, номер партии. Отсутствие маркировки — повод отказаться от покупки.
- Проверяйте толщину стенки штангенциркулем. Дешёвые трубы часто имеют заниженную стенку — экономия производителя за ваш счёт.
- Для канализации выбирайте НПВХ с классом жёсткости SN4 или SN8. SN2 — только для минимальных глубин заложения без транспортных нагрузок.
- ПП трубы для отопления — только армированные (PN20, PN25). Неармированные ПП трубы имеют высокий коэффициент линейного расширения — 0,15 мм/м·°C (у армированных — 0,03–0,05 мм/м·°C).
- Храните НПВХ трубы вдали от прямых солнечных лучей. Несмотря на УФ-стабилизаторы в составе, длительное воздействие солнца снижает ударную прочность.
- Запрашивайте у поставщика протокол испытаний. Серьёзный производитель предоставит результаты гидростатических и ударных тестов по конкретной партии.
FAQ — часто задаваемые вопросы
Заключение
Технология производства ПВХ труб — это точный инженерный процесс, где каждый параметр влияет на конечное качество: от рецептуры драйбленда до скорости охлаждения в калибраторе. НПВХ остаётся оптимальным выбором для канализации и холодного водоснабжения, полипропилен лидирует в системах отопления и ГВС.
При выборе труб для своего объекта ориентируйтесь не на цену, а на соответствие ГОСТу, толщину стенки и репутацию производителя. Качественная труба, произведённая с соблюдением технологии, прослужит десятилетия без ремонта. Дешёвый аналог с заниженной стенкой и избытком мела — источник аварий и дополнительных расходов.
