Переход под проездом — самый дорогой метр всей трассы. Ошибка здесь стоит не куска трубы, а вскрытого асфальта, штрафа от владельца дороги и повторных работ: раздавленная труба под нагрузкой не ремонтируется точечно — к ней нужно ещё раз добраться, а добраться уже нельзя, потому что сверху восстановленное покрытие. Разберём, когда переход можно сделать открытой траншеей, а когда только бестраншейно, зачем нужен футляр и как подобрать его диаметр, на какой глубине класть трубу, какой класс жёсткости держит колесо грузовика и что придётся согласовать до начала работ.
Когда переход под дорогой становится отдельной задачей
Пока трасса идёт по газону или по своему участку, канализация — это траншея, песчаная подушка и уклон. Как только на пути оказывается проезд, к обычным требованиям добавляются три новых: сохранить дорожную одежду, выдержать динамическую нагрузку от транспорта и обеспечить ремонтопригодность без повторного вскрытия покрытия. Именно из этих трёх требований и вырастают футляр, бестраншейные технологии и повышенные классы жёсткости.
Масштаб задачи задаёт не столько ширина проезда, сколько его статус. Одно дело — грунтовый съезд к соседнему участку, где переход делается за полдня экскаватором. Совсем другое — региональная дорога с асфальтобетонным покрытием, где вскрытие проезжей части попросту не согласуют, и единственный вариант — прокол или ГНБ.
Что считается «дорогой» с точки зрения согласований
- Дорога общего пользования (федеральная, региональная, местная). Работы в полосе отвода и придорожной полосе — только по техническим условиям и согласию владельца дороги. Вскрытие покрытия почти всегда запрещено, метод — бестраншейный.
- Улица населённого пункта. Ордер (разрешение) на земляные работы в администрации или профильном комитете, согласование со всеми владельцами сетей в зоне работ, восстановление благоустройства по акту.
- Внутриквартальный проезд, дорога СНТ или ДНП. Формально это часто земля общего пользования товарищества: согласовывают с правлением, но технические требования никто не отменяет — нагрузка от мусоровоза и пожарной машины никуда не девается.
- Проезд по собственному участку. Согласования не нужны, но футляр под площадкой для машины и под воротами всё равно стоит заложить: заменить трубу под тротуарной плиткой или бетоном дороже, чем протянуть её через кожух.
Открытый способ или бестраншейный
Есть только две принципиальные стратегии: разобрать дорогу и восстановить её после укладки — или пройти под ней, не трогая покрытие. Всё остальное — разновидности второй.
Открытая траншея с вскрытием покрытия
Самый дешёвый метод по стоимости самих земляных работ и самый дорогой по всему остальному. Покрытие пилят, снимают, роют траншею, укладывают трубу, послойно засыпают с уплотнением и восстанавливают дорожную одежду. Ключевая проблема — не сама труба, а уплотнение обратной засыпки: недоуплотнённая пазуха даёт просадку через одну-две зимы, и на дороге появляется характерная поперечная канава по линии траншеи.
- Оправдан: грунтовые и щебёночные проезды, дороги СНТ, съезды, собственные участки, а также случаи, когда дорогу и так планируют ремонтировать.
- Не проходит: асфальтобетон на дорогах общего пользования, свежий ремонт (обычно действует мораторий на вскрытие 3–5 лет после реконструкции), проезды с интенсивным движением, которое нельзя перекрыть.
- Обязательное условие: послойное уплотнение засыпки слоями по 20–30 см до коэффициента, заданного проектом, и восстановление всех слоёв дорожной одежды — не «закидать грунтом и налить асфальт».
Бестраншейные методы
Труба заводится под дорожное полотно из котлована на одной обочине в котлован на другой. Покрытие остаётся нетронутым, движение не перекрывают, восстанавливать благоустройство не нужно. Методов четыре, и различаются они тем, как именно образуется скважина.
| Метод | Диаметр | Длина за проход | Точность | Ориентир по цене |
|---|---|---|---|---|
| Пневмопробойник (прокол «кротом») | до 200–300 мм | до 30–40 м | Низкая, уводит в плотных грунтах | Низкая |
| Статический прокол (гидродомкраты) | до 400–500 мм | до 50–60 м | Средняя | Средняя |
| Продавливание с разработкой грунта | 500–1700 мм, сталь | до 80–100 м | Высокая | Высокая |
| ГНБ (направленное бурение) | до 1200 мм | сотни метров | Высокая, с локацией головки | Средняя–высокая |
Прокол пневмопробойником
Самоходный ударный снаряд («крот») забивается в грунт из стартового котлована сжатым воздухом, раздвигая и уплотняя грунт вокруг себя. За снарядом затягивают трубу или футляр. Метод дешёвый, компактный и вполне доступный для частной стройки: подрядчик приезжает с компрессором и уходит через несколько часов.
Главное ограничение — отсутствие управления. Снаряд идёт туда, куда его ведёт грунт: на валуне, в плотной глине или на границе слоёв он уводит в сторону, и на длине 15–20 м отклонение может составить полметра и больше. Поэтому прокол применяют на коротких переходах в однородных грунтах — суглинок, супесь, песок без крупных включений. В плывунах и обводнённых грунтах пробойник работать не будет, в скальных и каменистых — тоже.
Статический прокол и продавливание
Статический прокол — вдавливание трубы гидродомкратами с упором в стенку котлована, грунт при этом также уплотняется. Продавливание отличается тем, что грунт из полости трубы разрабатывают и удаляют — вручную, шнеком или гидроразмывом. За счёт этого возможны диаметры до 1200–1700 мм: так заводят стальные футляры под магистральные дороги и железнодорожные пути.
Оба метода требуют серьёзных котлованов: рабочий котлован под домкратную установку — это 6–10 м длины и надёжная упорная стенка. Для частного дома это избыточно, для промышленных и муниципальных объектов — рабочая повседневная технология.

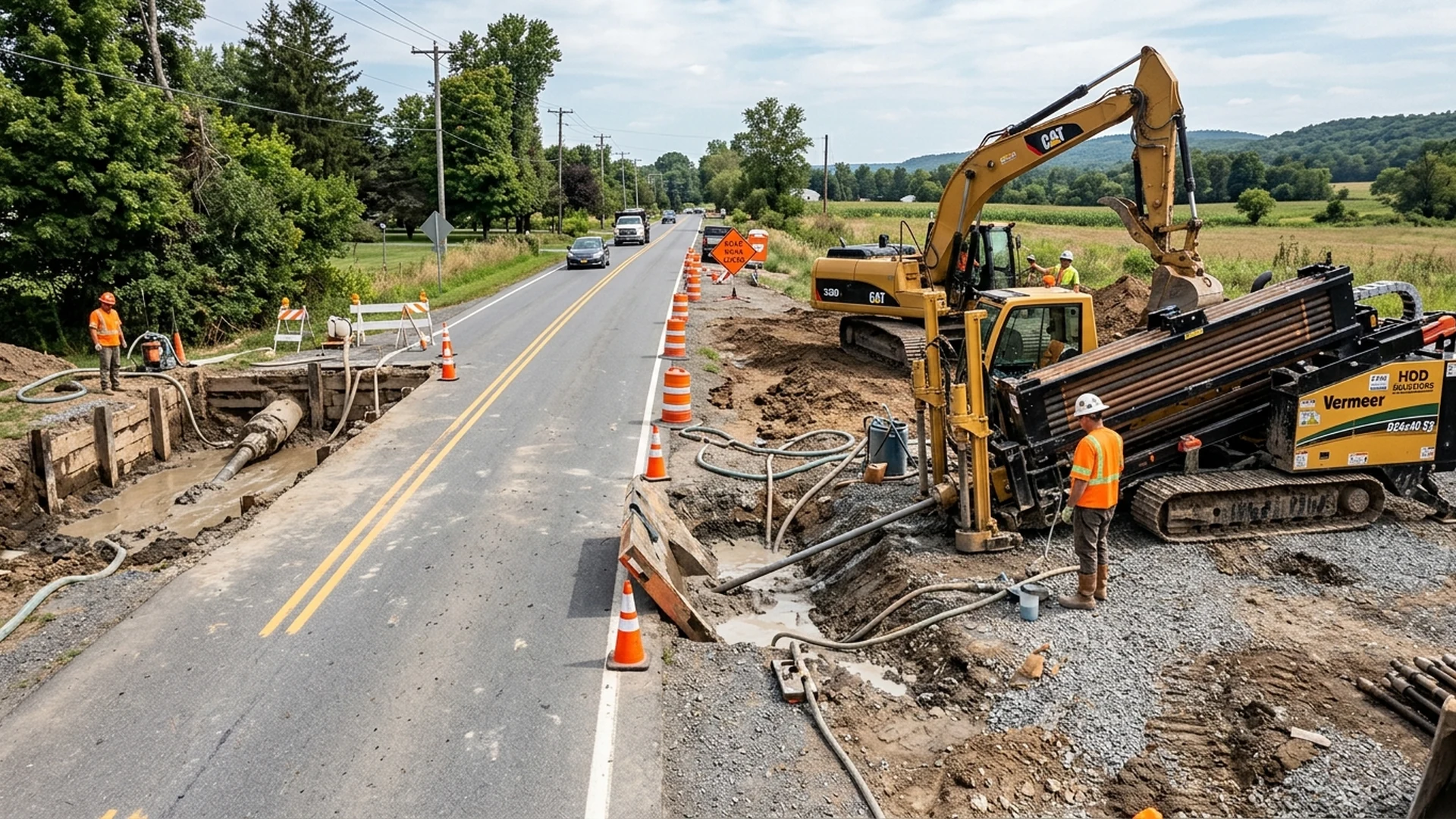

Горизонтальное направленное бурение (ГНБ)
Сначала бурится пилотная скважина: буровая головка с наклонным скосом идёт под дорогой, её положение непрерывно отслеживает локатор с поверхности, а траекторию корректируют поворотом штанги. Затем скважину расширяют риммером до нужного диаметра и протягивают в неё рабочую трубу или футляр. Стенки скважины удерживает бентонитовый буровой раствор, он же смазывает трубу при протяжке.
- Управляемость. Единственный метод, где траектория контролируется по ходу работ: можно обойти известный кабель, пройти под коллектором, выдержать заданную глубину под насыпью.
- Длина. Переход под дорогой в 10–20 м для ГНБ — минимальная задача; установки среднего класса проходят 100–200 м за один заход.
- Грунты. Работает в песках, суглинках, глинах, обводнённых грунтах. Проблема — валуны и скальные включения: буровая головка их не берёт и уводит в сторону.
- Ограничение. Нужна площадка под установку и место под ёмкость с раствором, а также въезд для техники — на тесной городской улице это не всегда реально.
Футляр: зачем он нужен и как его подобрать

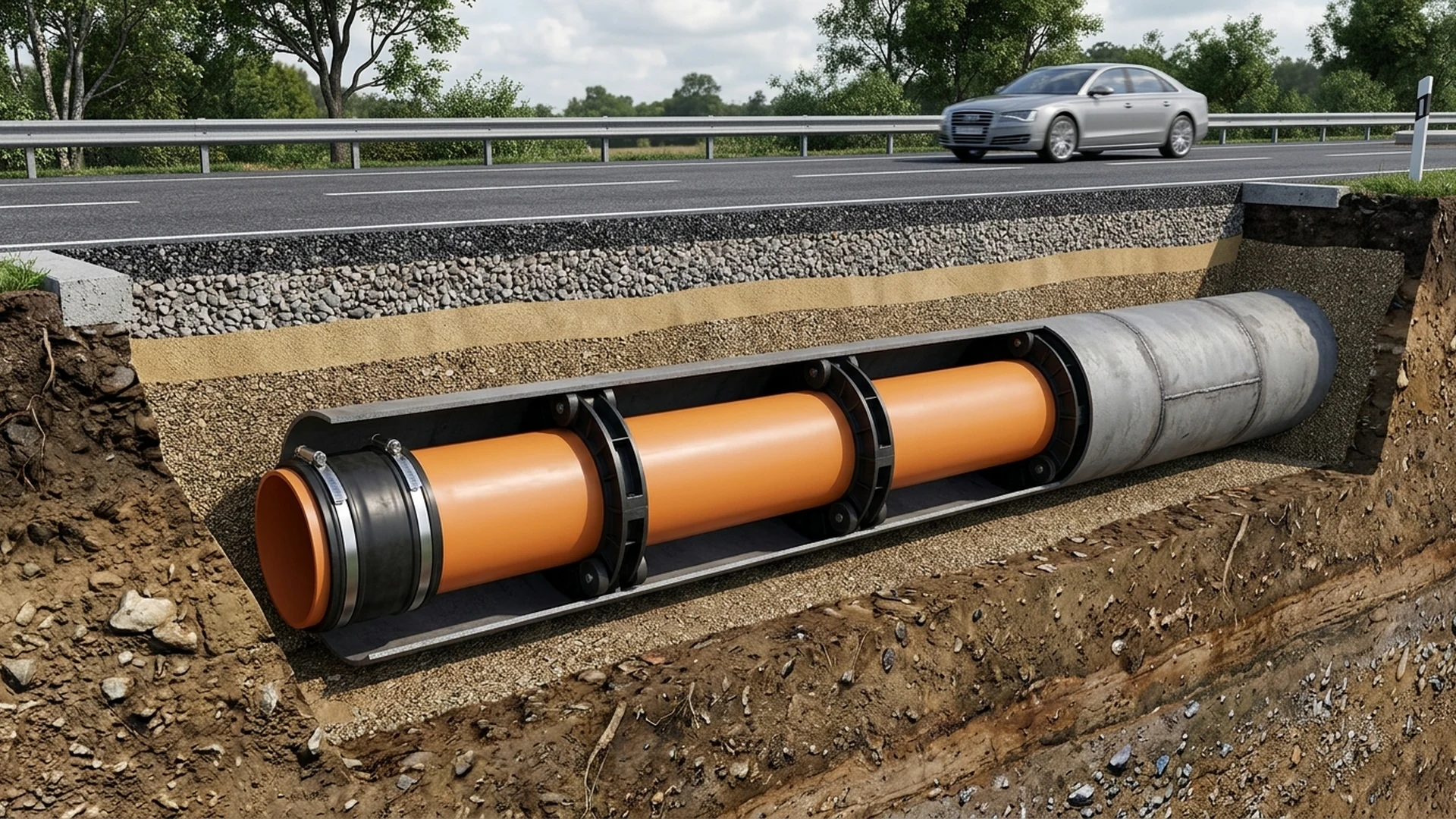

Футляр (кожух) — труба большего диаметра, внутри которой свободно лежит рабочая труба. Под дорогами общего пользования это обязательное требование практически любых технических условий, и не по формальным причинам.
- Снимает нагрузку. Давление от колёс и вес насыпи воспринимает футляр, рабочая труба внутри разгружена и не деформируется.
- Позволяет заменить трубу без вскрытия дороги. Рабочую трубу можно вытащить из кожуха и затянуть новую — покрытие остаётся целым. Это главный смысл конструкции.
- Локализует аварию. При течи стоки идут по межтрубному пространству к торцу футляра и выходят в контрольный колодец, а не размывают основание дороги. Размытая насыпь — авария на порядок дороже трубы.
- Защищает при протяжке. При ГНБ и проколе рабочая труба испытывает продольные усилия и трение о грунт; протянуть сначала футляр, а внутрь него — рабочую трубу, безопаснее для раструбных соединений.
Материал футляра
| Материал | Плюсы | Минусы | Где применяют |
|---|---|---|---|
| Сталь (электросварная, ГОСТ 10704-91) | Максимальная прочность, любые длины, можно продавливать | Коррозия, нужна изоляция, вес, сварка на месте | Дороги общего пользования, ж/д, продавливание |
| ПНД (ПЭ100), SDR 11–17 | Не корродирует, сварка встык, гибкость для ГНБ | Меньшая жёсткость, нужна глубина заложения | ГНБ, переходы средней ответственности |
| НПВХ напорный | Жёсткость выше ПНД при равной стенке, гладкая стенка, раструб на кольце | Не гнётся, только прямые участки | Переходы под проездами, прокол и открытый способ |
| НПВХ SN8 | Дёшево, доступно, достаточно для лёгких проездов | Только под невысокой нагрузкой и при достаточной глубине | Проезды СНТ, съезды, площадки на участке |
| Железобетон | Огромная несущая способность | Вес, стыки, техника | Крупные диаметры, промышленные объекты |
Диаметр футляра
Правило простое: внутренний диаметр футляра должен быть не менее чем на 100–200 мм больше наружного диаметра рабочей трубы, а если труба протаскивается на опорно-направляющих кольцах — на 200 мм и больше. Зазор нужен не «на всякий случай»: в нём размещаются кольца-скользуны, он позволяет вытащить трубу при замене и по нему уходит утечка при аварии. Учитывайте, что раструб трубы шире её тела — по нему и считают.
| Рабочая труба | Наружный Ø, мм | Минимальный внутренний Ø футляра | Типовой футляр |
|---|---|---|---|
| НПВХ 110 | 110 | от 200 мм | ПНД 225 SDR17 / сталь 219 |
| НПВХ 160 | 160 | от 250 мм | ПНД 280 SDR17 / сталь 273 |
| НПВХ 200 | 200 | от 300 мм | ПНД 315 SDR17 / сталь 325 |
| НПВХ 250 | 250 | от 350 мм | ПНД 400 SDR17 / сталь 377 |
| НПВХ 315 | 315 | от 420 мм | ПНД 500 SDR17 / сталь 426 |
| НПВХ 400 | 400 | от 520 мм | сталь 530 |
Опорно-направляющие кольца и герметизация торцов
- Опорно-направляющие кольца (ОНК) — пластиковые полухомуты с полозьями, которые центрируют рабочую трубу внутри футляра и дают ей скользить при протяжке. Ставят с шагом 1,5–3 м и обязательно по краям каждой плети, не далее 150–200 мм от стыка. Без колец труба ложится на дно кожуха, истирается при протяжке и провисает между опорами.
- Герметизирующие манжеты на торцах футляра закрывают межтрубное пространство от грунта, грунтовых вод и грызунов. Резиновая манжета с хомутами — стандартное решение; на ответственных объектах ставят сальниковую заделку.
- Контрольный (сигнальный) колодец у торца футляра — точка, куда выводится утечка и где её можно заметить при осмотре. Для самотёчной канализации его роль часто выполняет ближайший смотровой колодец: подробнее о них — в статье про смотровой колодец для канализации.
- Уклон футляра для самотёчной линии выдерживают тот же, что у трубы. Горизонтальный кожух под наклонной трубой означает, что на выходе труба упрётся в стенку кожуха — а это ошибка, которая вскрывается только на этапе протяжки.
Длина футляра и глубина заложения
Футляр не заканчивается у края асфальта: он должен выходить за пределы земляного полотна, чтобы обе точки его торцов оказались вне зоны, которую придётся раскапывать при ремонте трубы. Типовые требования, которые попадают в ТУ:
- Не менее 5 м в каждую сторону от бровки земляного полотна автомобильной дороги, а при наличии водоотводной канавы — от её наружного края.
- Не менее 10 м от оси крайнего пути и 5 м от подошвы насыпи — для переходов под железнодорожными путями.
- Не менее 2 м за границей покрытия — практический минимум для внутриквартальных проездов и дорог СНТ, где полосы отвода как таковой нет.
- Глубина от верха футляра до покрытия — не менее 1,0–1,5 м на автомобильных дорогах; конкретное значение задаёт владелец дороги. При ГНБ обычно закладывают 1,5–2,5 м: так проще выдержать траекторию и не задеть основание дороги буровым раствором.
Нагрузка от транспорта: почему под дорогой нужен другой класс трубы
Под газоном труба несёт только вес грунта над собой — статическую и предсказуемую нагрузку. Под дорогой добавляется динамика: колесо гружёного грузовика создаёт в пятне контакта давление порядка 0,6–0,8 МПа, а допустимая осевая нагрузка на дорогах общего пользования составляет 10 или 11,5 тонн на ось в зависимости от категории. С каждым проездом это импульс, а не постоянное усилие — и работает он на усталость материала и на уплотнение засыпки.
Хорошая новость в том, что давление быстро затухает с глубиной: грунт распределяет его конусом. Плохая — что на глубине менее метра оно всё ещё значимо, а динамическая составляющая исчезает только к 1,5–2 м.
| Глубина до верха трубы | Доля нагрузки от колеса, доходящая до трубы | Решение под проездом |
|---|---|---|
| 0,5 м | Очень высокая, включая удары | Только футляр (сталь) или бетонная разгрузочная плита |
| 1,0 м | Существенная, динамика заметна | Футляр обязателен, рабочая труба SN8 |
| 1,5 м | Умеренная | Футляр по ТУ, труба SN8 |
| 2,0 м и глубже | Малая, динамика практически гасится | Футляр по ТУ, труба SN4 допустима при качественной засыпке |
Отсюда практическое правило: под проезжей частью — только SN8. Класс кольцевой жёсткости определяется по ГОСТ Р ИСО 9969 и показывает, какую нагрузку труба держит на сжатие кольца: SN4 — 4 кН/м², SN8 — 8 кН/м². Разница в цене между SN4 и SN8 на переходе длиной 12 метров — несколько тысяч рублей, разница в последствиях — вскрытая дорога. Как выбирать класс в остальных случаях, разобрано в статье о трубах SN2, SN4 и SN8.
Порядок работ: от изысканий до восстановления
- Запросить сведения о существующих сетях. До любых работ — выкопировка из планшета, запросы владельцам сетей, а на месте — трассопоиск. Под дорогой почти наверняка уже идут кабели связи, электрика, иногда газ и водопровод. Повреждённый кабель связи обходится дороже всего перехода.
- Получить технические условия и разрешение. У владельца дороги — ТУ на переход и согласование проекта; в администрации — ордер на земляные работы. В ТУ и попадут окончательные цифры по глубине, длине футляра и методу производства работ.
- Определить метод и точку перехода. Выбирают самое узкое место дороги, перпендикулярно оси проезда — косой переход длиннее и дороже. Проверяют расстояния до чужих сетей по СП 42.13330 и наличие площадки под технику.
- Отрыть рабочий и приёмный котлованы. Оба — за пределами земляного полотна, с креплением стенок при глубине более 1,2–1,5 м. Рабочий котлован делают с запасом по длине: в нём должна поместиться установка и первые звенья трубы.
- Выполнить прокол или пилотную скважину. При ГНБ — бурение пилота с непрерывным контролем локатором, затем расширение риммером до диаметра, превышающего футляр на 25–50%.
- Смонтировать плеть на поверхности. Футляр (или рабочую трубу, если футляр не нужен) собирают в единую плеть рядом с траншеей: ПНД — сваркой встык, сталь — сваркой с контролем швов, НПВХ — на раструбах. Плеть проверяют на прямолинейность до протяжки, а не после.
- Протянуть футляр и завести рабочую трубу. На рабочую трубу заранее надевают опорно-направляющие кольца с проектным шагом. Затягивают лебёдкой или буровой установкой, равномерно, без рывков; раструбные соединения при протяжке должны работать на сжатие, а не на растяжение.
- Загерметизировать торцы и проверить систему. Манжеты на торцах футляра, проверка уклона нивелиром, испытание линии на герметичность до засыпки котлованов.
- Засыпать котлованы и восстановить покрытие. Послойная засыпка с уплотнением 20–30-сантиметровыми слоями, восстановление всех слоёв дорожной одежды, исполнительная съёмка перехода с привязкой к местности и акты на скрытые работы.
Сколько это стоит
Цены сильно зависят от региона, грунтов и загрузки подрядчиков, поэтому ниже — порядок величин на 2026 год, чтобы понимать структуру сметы. Обратите внимание: у бестраншейных работ существенную долю занимает мобилизация — выезд установки оплачивается независимо от того, 8 метров вы проходите или 25, поэтому короткий переход в пересчёте на метр всегда дороже.
| Статья затрат | Ориентировочная цена | Примечание |
|---|---|---|
| Прокол пневмопробойником Ø110–200 | 2 000–4 500 ₽/м | Плюс выезд 10 000–25 000 ₽ |
| ГНБ Ø110–160 | 2 500–5 500 ₽/м | Мобилизация 30 000–80 000 ₽ |
| ГНБ Ø225–315 | 6 000–12 000 ₽/м | Требует установки среднего класса |
| Продавливание стального футляра Ø530–720 | 15 000–30 000 ₽/м | Котлованы с креплением — отдельно |
| Открытая траншея с разработкой грунта | 1 500–3 500 ₽/м | Без восстановления покрытия |
| Восстановление асфальтобетона | 2 500–5 000 ₽/м² | Два слоя, с основанием — дороже |
| Котлован с креплением стенок | 25 000–60 000 ₽ за штуку | Зависит от глубины и грунта |
| Труба НПВХ SN8 Ø160 | от 550 ₽/м | Материал рабочей трубы |
| Футляр ПНД Ø280 SDR17 | 1 400–2 200 ₽/м | Плюс сварка стыков |
| Опорно-направляющие кольца | 700–2 500 ₽/шт | По диаметру, 1 шт на 1,5–3 м |
Типовой переход под дорогой СНТ длиной 10 м трубой Ø160 в футляре ПНД Ø280 методом прокола укладывается примерно в 80–150 тысяч рублей «под ключ» вместе с котлованами и материалами. Тот же переход открытой траншеей под асфальтом обойдётся дешевле по работам, но восстановление покрытия и согласования съедят разницу — и это при условии, что вскрытие вообще разрешат.
Типичные ошибки
- Переход без футляра под проезжей частью. Экономия 15–30 тысяч рублей, которая при первой же аварии превращается в повторное вскрытие дороги и согласования заново.
- Футляр впритык по диаметру. Зазор 20–30 мм не даст ни поставить опорно-направляющие кольца, ни вытащить трубу при замене — кожух в этом случае бесполезен.
- Труба SN2 или SN4 под нагрузкой. SN2 — это трубы для укладки под газонами и пешеходными зонами. Под колёсами она деформируется в овал, раструбы теряют герметичность.
- Сломанный уклон на переходе. Заглубление под дорогой сделали, а обратно линию не вывели — получилась «ловушка», в которой копится осадок и которая замерзает первой. Уклон проверяют нивелиром, а не «на глаз»; ориентиры — в статье об оптимальном уклоне труб для самотёка.
- Прокол вслепую. Без трассопоиска пневмопробойник уверенно находит чужой кабель или газовую трубу. Это не только деньги, но и статья.
- Косой переход через дорогу. Проход под углом 30–45° увеличивает длину перехода в полтора-два раза, а вместе с ней — цену и риск увода снаряда. Переходят перпендикулярно оси.
- Незакрытые торцы футляра. Открытый кожух заиливается, зимой в нём стоит вода и лёд, летом там селятся грызуны, а межтрубное пространство перестаёт работать как сигнальный канал.
- Недоуплотнённая засыпка котлованов. Просадка появляется не сразу, а после первой оттепели — и ровно на кромке асфальта, откуда начинается разрушение покрытия.
Шпаргалка
| Параметр | Значение |
|---|---|
| Футляр под дорогой общего пользования | Обязателен по ТУ владельца дороги |
| Зазор футляр / рабочая труба | от 100–200 мм по внутреннему диаметру |
| Вылет футляра за бровку земполотна | не менее 5 м в каждую сторону |
| Вылет за ось крайнего ж/д пути | не менее 10 м |
| Глубина верха футляра под покрытием | 1,0–1,5 м (по ТУ), при ГНБ 1,5–2,5 м |
| Класс жёсткости рабочей трубы | SN8 под проездом, SN4 — от 2 м глубины |
| Шаг опорно-направляющих колец | 1,5–3 м, обязательно по краям плети |
| Прокол пневмопробойником | до Ø200–300 мм, до 30–40 м |
| ГНБ | до Ø1200 мм, длина от десятков до сотен метров |
| Слои обратной засыпки | 20–30 см с уплотнением каждого |
| Документы на выходе | ТУ, проект, акты скрытых работ, исполнительная съёмка |
Часто задаваемые вопросы
Заключение
Переход под дорогой — это узел, где встречаются три независимые задачи: механика (труба должна держать нагрузку), эксплуатация (её нужно уметь заменить, не разбирая дорогу) и юридическая часть (работы должны быть согласованы и задокументированы). Провалить можно любую из трёх, и провал каждой обходится примерно одинаково — повторным вскрытием покрытия.
Правильно спроектированный переход выглядит скучно: труба SN8 в футляре с зазором, на опорно-направляющих кольцах, глубина полтора метра, торцы загерметизированы, концы выведены за бровку, схема с координатами лежит в папке. Стоит это на 20–30% дороже «прямой трубы через дорогу» и служит десятилетиями без единого визита экскаватора.
- Футляр — не опция, а способ ремонтировать трубу без вскрытия дороги. Зазор по внутреннему диаметру от 100–200 мм, концы за бровку не менее 5 м, торцы закрыты манжетами.
- Под проездом — только SN8 и глубина от 1,0–1,5 м до верха футляра. SN4 допустим от 2 м при качественной уплотнённой засыпке.
- Метод выбирают по длине, диаметру и соседям. Короткий переход в однородном грунте — прокол; длинный, крупный или в окружении чужих сетей — ГНБ; открытая траншея — только там, где нет твёрдого покрытия.
