Цементирование — финальный и один из самых ответственных этапов обустройства скважины. Именно от качества цементного камня за обсадной колонной зависит, сколько лет скважина прослужит без ремонта. Некачественная заливка затрубного пространства приводит к межпластовым перетокам, загрязнению водоносного горизонта и коррозии обсадных труб. В этой статье разберём все применяемые способы цементирования, технологические нюансы, типичные ошибки и объясним, почему обсадные трубы из НПВХ всё чаще выбирают для частных и промышленных скважин.
Зачем нужно цементирование скважины
Цементирование (тампонаж) затрубного пространства решает сразу несколько задач:
- Герметизация межтрубного и затрубного пространства — исключает попадание верховодки и загрязнённых стоков в продуктивный горизонт.
- Фиксация обсадной колонны — цементный камень жёстко удерживает трубы, предотвращая их смещение.
- Защита от коррозии — слой цемента изолирует наружную поверхность труб от агрессивных грунтовых вод. Для труб из НПВХ этот фактор менее критичен, поскольку полимер не подвержен электрохимической коррозии, однако цементное кольцо всё равно необходимо для изоляции пластов.
- Укрепление стенок — в рыхлых и неустойчивых породах цемент берёт на себя часть горного давления.
Подготовительные работы перед цементированием
Прежде чем подавать раствор, необходимо выполнить ряд обязательных операций:
- Каверномерия и профилеметрия ствола — определение фактического диаметра скважины на каждом интервале. Без этих данных невозможно точно рассчитать объём тампонажной смеси.
- Промывка ствола — циркуляция бурового раствора для удаления шлама и выравнивания гидростатического давления. Обычно делают 2–3 цикла промывки.
- Спуск обсадной колонны с установкой центраторов. Центраторы обеспечивают равномерный зазор между трубой и стенкой скважины — минимум 25 мм по кругу. Без них цементный камень будет неравномерным, а в узких местах возникнут каналы для перетоков.
- Расчёт рецептуры раствора — подбор водоцементного отношения, добавок-ускорителей или замедлителей схватывания, пластификаторов. Плотность тампонажного раствора для водяных скважин обычно составляет 1,75–1,85 г/см³.
- Проверка оборудования — опрессовка нагнетательных линий, проверка цементировочных агрегатов (ЦА-320, СИН-32 и аналоги).
Основные способы цементирования скважин
Прямое (одноступенчатое) цементирование
Самый распространённый метод, который используется в 80% случаев при обустройстве водозаборных скважин глубиной до 200 м.
Суть метода:
- В обсадную колонну через цементировочную головку закачивают расчётный объём тампонажного раствора.
- За раствором продавливают разделительную пробку и начинают подачу продавочной жидкости.
- Раствор проходит по всей длине колонны вниз, выходит через башмак (нижний конец трубы) и поднимается по затрубному пространству снизу вверх.
- Момент посадки пробки на стоп-кольцо фиксируется скачком давления — «стоп» означает, что весь объём раствора вытеснен за колонну.
Обратное цементирование
При обратном способе тампонажный раствор подают непосредственно в затрубное пространство через устье, а вытесняемая жидкость поднимается по внутреннему каналу обсадной колонны.
Когда применяется:
- В зонах с катастрофическим поглощением бурового раствора.
- При наличии ослабленных пластов, не выдерживающих давление столба цемента при прямом методе.
- Для скважин большого диаметра (свыше 250 мм).
Двухступенчатое (многоступенчатое) цементирование
Применяется для глубоких скважин (от 300 м), когда однократная заливка всего интервала нецелесообразна.
Технология:
- Сначала цементируют нижний интервал — от башмака до муфты ступенчатого цементирования (МСЦ).
- После схватывания нижней порции открывают боковые отверстия МСЦ и заливают верхний интервал.
Это позволяет снизить гидростатическое давление на слабые пласты и получить качественный камень по всей длине колонны.
Манжетное цементирование
Используется, когда нужно зацементировать только определённый интервал — например, от устья до кровли водоносного горизонта, не перекрывая фильтровую зону.
На обсадной колонне устанавливают манжету (пакер), которая не позволяет раствору опуститься ниже заданной отметки. Метод особенно актуален при работе с трубами из НПВХ, которые часто оснащаются заводскими фильтрами в нижней части — цементировать фильтровую зону нельзя.
Сравнительная таблица способов цементирования
| Параметр | Прямой | Обратный | Двухступенчатый | Манжетный |
|---|---|---|---|---|
| Глубина скважины | до 200–300 м | до 150 м | от 300 м | любая |
| Сложность | низкая | средняя | высокая | средняя |
| Контроль качества | высокий | ограниченный | высокий | высокий |
| Расход цемента | расчётный +15% | расчётный +25% | расчётный +20% | минимальный |
| Совместимость с НПВХ | да | ограниченно* | да | оптимально |
*При обратном способе давление на наружную стенку трубы из НПВХ может превысить допустимое, если не соблюдать скорость подачи.*
Роль обсадных труб: почему НПВХ набирает популярность
Что такое трубы из НПВХ
НПВХ (непластифицированный поливинилхлорид) — жёсткий полимер с высокой кольцевой жёсткостью, инертный к большинству химических сред. В скважинном деле трубы из НПВХ используют как эксплуатационную колонну внутри стальной обсадной, а в неглубоких скважинах на песок (до 50–80 м) — как самостоятельную обсадную колонну.
Преимущества НПВХ при цементировании
- Абсолютная коррозионная стойкость — цементный камень не разрушает полимер даже при высоком pH раствора (12–13).
- Гладкая внутренняя поверхность — коэффициент шероховатости 0,006 мм, что на порядок ниже, чем у стали. Это облегчает промывку и снижает гидравлические потери при продавке цемента.
- Малый вес — труба НПВХ диаметром 125 мм весит около 3,5 кг/м против 18–25 кг/м у стальной. Спуск колонны возможен без тяжёлой техники.
- Герметичность соединений — резьбовые или клеевые стыки НПВХ-труб обеспечивают полную водонепроницаемость, что критично при цементировании: раствор не проникает внутрь колонны через стыки.
- Срок службы от 50 лет — производители гарантируют сохранение механических свойств на протяжении полувека.
Особенности цементирования с трубами НПВХ
При работе с полимерными трубами необходимо учитывать ряд нюансов:
- Давление продавки не должно превышать рабочее давление трубы. Для НПВХ класса PN10 это 10 атм, PN16 — 16 атм. Превышение приведёт к деформации или разрушению колонны.
- Температура раствора — при гидратации цемента выделяется тепло. Для НПВХ максимальная рабочая температура составляет +60°С. В скважинах глубиной до 150 м температурный фон обычно не превышает +15–20°С, поэтому проблем не возникает.

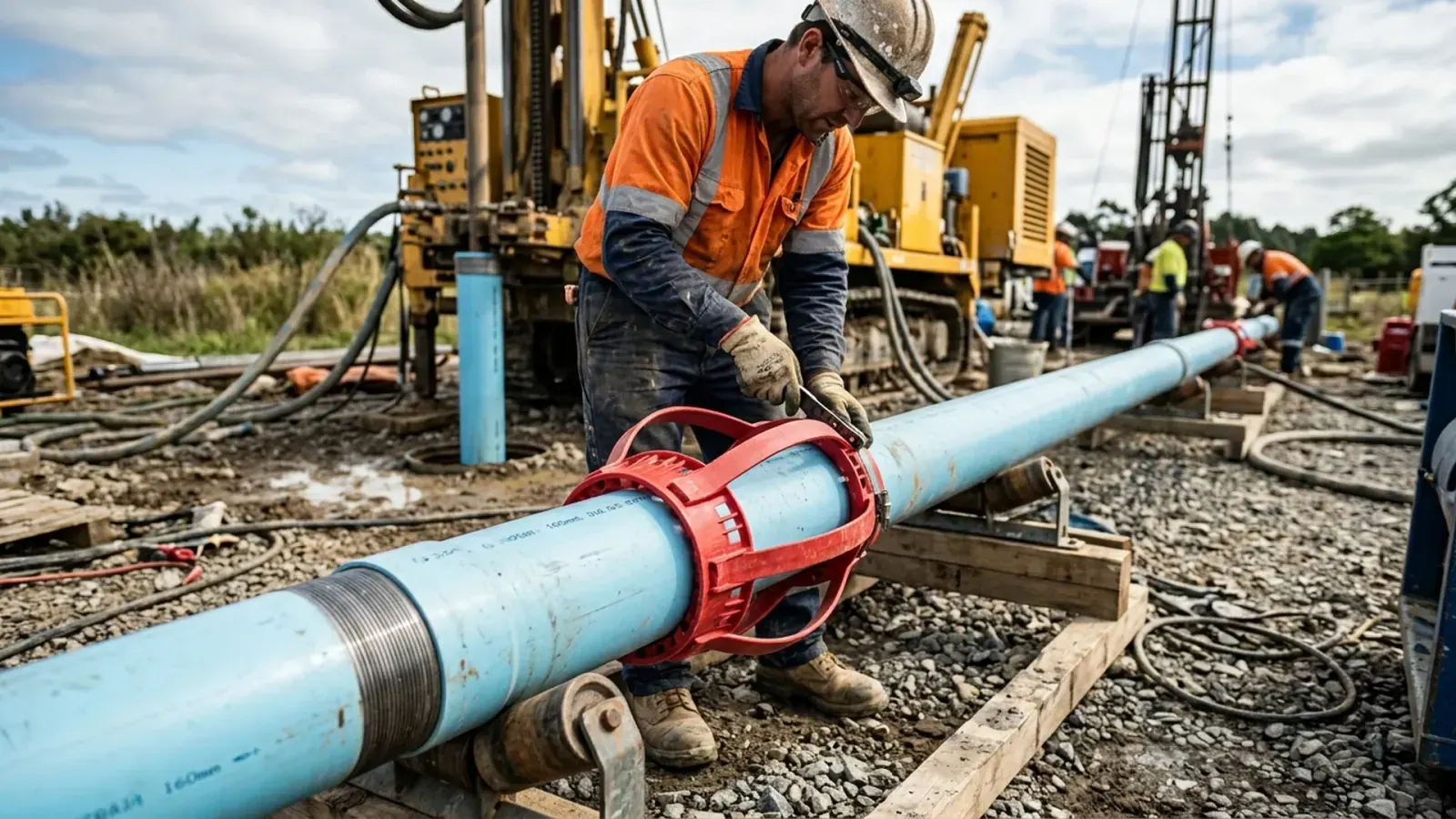

- Центраторы — используют пластиковые, а не металлические, чтобы не повредить наружную стенку трубы.
- Скорость подачи раствора — оптимально 0,5–0,8 м/с в затрубном пространстве. Высокая скорость создаёт избыточное внешнее давление на колонну НПВХ.
Сравнение материалов обсадных труб
| Характеристика | Сталь | НПВХ | ПНД |
|---|---|---|---|
| Коррозионная стойкость | низкая | высокая | высокая |
| Кольцевая жёсткость (SN) | очень высокая | SN4–SN8 | SN2–SN4 |
| Допустимое давление цементировки | до 40 атм | 10–16 атм | 6–10 атм |
| Срок службы | 20–30 лет | 50+ лет | 50+ лет |
| Стоимость (1 м, ∅125) | от 1500 ₽ | от 500 ₽ | от 350 ₽ |
| Вес (1 м, ∅125) | 18–25 кг | 3–4 кг | 2–3 кг |
Типичные ошибки при цементировании
Каждая из этих ошибок способна привести к полной потере скважины:
- Неправильный расчёт объёма раствора. Занижение объёма на 10–15% — и верхняя часть затрубного пространства остаётся незацементированной. Всегда закладывайте коэффициент 1,15–1,25 к расчётному объёму.
- Отсутствие центраторов или их установка с большим шагом. Без центраторов колонна прижимается к стенке скважины — в узком зазоре цемент не проходит, образуются каналы для перетоков.
- Превышение давления продавки при работе с НПВХ. Трубы деформируются, теряют герметичность в стыках. Обязательно контролируйте давление по манометру и не превышайте паспортные значения трубы.
- Использование некачественного цемента. Тампонажный портландцемент ПЦТ I-50 или ПЦТ II-50 по ГОСТ 1581-96 — единственно верный выбор. Обычный строительный цемент марки М400 не обеспечивает нужной седиментационной устойчивости.
- Несоблюдение времени ОЗЦ (ожидания затвердевания цемента). Минимум 24 часа для стандартных условий и 48 часов при температуре ниже +10°С. Преждевременное возобновление работ разрушает формирующийся цементный камень.
- Отсутствие промывки перед цементированием. Шлам и глинистая корка на стенках ствола препятствуют адгезии цемента к породе.
Рекомендации эксперта
- Используйте трубы НПВХ с раструбным соединением и уплотнительным кольцом — такой стык гарантированно выдерживает давление при цементировании и не требует дополнительной герметизации.
- Проводите контрольный замер уровня цемента через 24 часа после заливки. Если раствор «ушёл» (просел), необходима дозаливка через затрубное пространство.
- Для скважин на песок глубиной до 30 м с обсадкой из НПВХ достаточно цементировать верхние 5–10 м затрубного пространства для отсечения верховодки. Манжетный способ здесь идеален.
- Ведите журнал цементирования — фиксируйте объём закачанного раствора, давление, время начала и окончания. Этот документ потребуется при постановке скважины на учёт.
- При глубине скважины более 80 м с обсадкой из НПВХ рассмотрите комбинированную конструкцию: стальной кондуктор + эксплуатационная колонна НПВХ. Это снимает ограничения по давлению при тампонаже верхних интервалов.
- Добавляйте в раствор пластификатор (например, СДБ в дозировке 0,2–0,3% от массы цемента) — это улучшает текучесть и снижает водоотдачу, что особенно важно при узких зазорах вокруг НПВХ-колонны.
FAQ: частые вопросы о цементировании скважин
Заключение
Цементирование скважины — процесс, от которого зависит долговечность всей конструкции, качество воды и безопасность водоносных горизонтов. Выбор способа тампонажа определяется глубиной скважины, геологическими условиями и типом обсадных труб.
Трубы из НПВХ становятся стандартом для водозаборных скважин глубиной до 100–150 м благодаря коррозионной стойкости, малому весу и долговечности. При цементировании с НПВХ-колонной оптимальны прямой и манжетный способы с обязательным контролем давления продавки.
