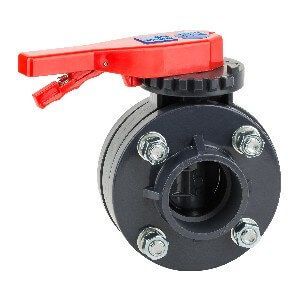

Дисковый поворотный затвор ПВХ в комплекте с фланцами и болтами
Диаметр DIN, мм (d1) | Размеры, мм | ||||||||
---|---|---|---|---|---|---|---|---|---|
D1 | D3 | D4 | L | H1 | H2 | W1 | W2 | H | |
50 | 160,1 | 55,6 | 99,7 | 189,7 | 223,3 | 98,3 | 44 | 32 | 50,5 |
65 | 179,8 | 68,7 | 99,7 | 189 | 247 | 111,6 | 48,3 | 32,4 | 58,5 |
80 | 195 | 83,9 | 99,7 | 238,5 | 282,6 | 132,5 | 51,9 | 36,3 | 65,7 |
100 | 228,1 | 103,2 | 99,7 | 239,5 | 319,4 | 155,4 | 54,5 | 44,1 | 76,5 |
125 | 257 | 129,5 | 139 | 309,8 | 368 | 170,3 | 66,5 | 54,6 | 86 |
150 | 285,4 | 151,1 | 140 | 309,8 | 400 | 187,5 | 73,1 | 56,4 | 101,5 |
200 | 342,6 | 198,6 | 140 | 309,8 | 473 | 230,1 | 92 | 72,2 | 112,5 |

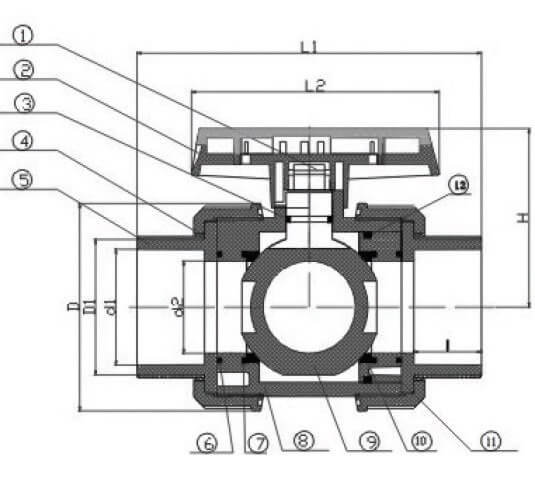

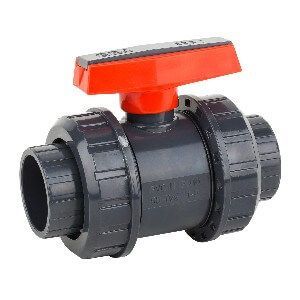

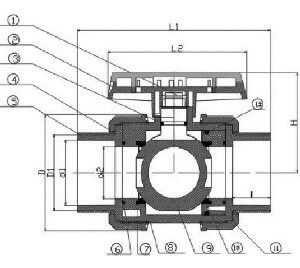

Шаровый кран ПВХ с муфтовым окончанием
Диаметр DIN, мм (d1) | Размеры, мм | Цвет | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
d2 | D2 | D1 | l | L1 | L2 | L3 | L4 | H | ||
15 | 14 | 27,6 | 51,3 | 20,6 | 95,8 | 25,3 | 67,3 | 65 | 50,5 | серый |
20 | 18,7 | 35,2 | 65,5 | 25 | 112 | 32,4 | 78,3 | 74,9 | 58,5 | серый |
25 | 24 | 41,6 | 73,7 | 27,9 | 121,5 | 49,5 | 85,9 | 85 | 65,7 | серый |
32 | 32 | 49 | 86,6 | 27 | 130 | 57 | 99 | 97,1 | 76,5 | серый |
40 | 40 | 60,8 | 102 | 34,5 | 157,5 | 69 | 113,5 | 109,7 | 86 | серый |
50 | 50 | 74,5 | 120 | 40 | 190 | 81 | 136,5 | 133,5 | 101,5 | серый |
65 | 60 | 89 | 135 | 40 | 210 | 9539 | 156 | 161 | 112,5 | серый |
80 | 79 | 107,5 | 188 | 48 | 254,6 | 120,9 | 196,5 | 199,4 | 160,5 | серый |
100 | 99 | 132 | 215,5 | 56 | 294 | 140,7 | 225 | 240 | 173,5 | серый |
