Трубы Ø90–500 мм на давление 0,63–1,6 МПа и фасонные части для водопровода, напорной канализации, полива и пожарных сетей. Раструб с кольцом EPDM, ГОСТ Р 51613, отгрузка со склада в Санкт-Петербурге в день оплаты.

Цены и наличие в магазине
Ø90–500
мм, диаметры
PN 6,3–16
классы давления
50 лет
срок службы
Напорная труба НПВХ с раструбом под уплотнительное кольцо

Как выбрать класс давления

SDR — отношение наружного диаметра к толщине стенки; PN и МОР — давление, которое труба держит постоянно. Чем меньше SDR, тем толще стенка и выше давление.

SDR 41PN 6,3

0,63 МПа — полив, самотёк, малонапорные линии

  • Самая лёгкая стенка: Ø110 — 2,7 мм
  • Орошение, технологические линии без гидроударов
  • Диаметры 90–500 мм
Труба напорная
SDR 26PN 10

1,0 МПа — хозяйственно-питьевой водопровод

  • Стандарт для сетей посёлков и предприятий
  • Вся фасонная линейка выпускается под этот класс
  • Диаметры 110–500 мм
Труба напорная
SDR 17PN 16

1,6 МПа — магистрали и пожарные сети

  • Толстая стенка: Ø110 — 6,6 мм
  • Насосные станции, гидроудары, противопожарные системы
  • Диаметры 110–400 мм
Труба напорная

Промежуточные классы SDR 33 (PN 8) и SDR 21 (PN 12,5) — в таблице типоразмеров. Фасонные части рассчитаны на МОР 1,0 МПа, напорные отводы — на 1,6 МПа.

Калькулятор диаметра напорной трубыОбъём воды в трубе

Трубы и фасонные части

Раструбные трубы пяти классов давления и фасонные части под кольцо и фланец: поворот, ответвление, врезка, переход на сталь и чугун.

Трубы

Фасонные части

Весь раздел в магазине

Из чего сделана труба

Непластифицированный поливинилхлорид (PVC-U): жёсткий, химически стойкий и слабогорючий полимер. Трубы серые, сплошная стенка, раструб с кольцом EPDM.

Напорный отвод НПВХ однораструбный

Сплошная стенка под давление. В отличие от трёхслойной канализационной трубы, напорная — монолитная: давление воды растягивает стенку изнутри, и она должна работать всем сечением. Толщина задаётся классом SDR.

Кольцо EPDM держит давление, а не только герметичность. Профиль кольца самоуплотняющийся: чем выше давление в трубе, тем сильнее оно прижимается к гладкому концу. Поэтому раструб не расходится и без клея и сварки.

Низкая проницаемость. НПВХ не пропускает через стенку жидкости и газы и не меняет вкус и запах воды, поэтому системы допущены для хозяйственно-питьевого водоснабжения.

Материал
НПВХ (PVC-U), сплошная стенка
Цвет
серый, оттенок не регламентируется
Уплотнение
кольцо EPDM по DIN EN 681-1
Рабочая среда
вода и газы до +45 °C постоянно, до +95 °C не дольше 1 мин
Среда
pH 2–12
Горючесть
Г1, самозатухающий; В1, Д1, Т1; воспламенение +482 °C
Гарантия / срок службы
2 года / не менее 50 лет
Стандарты
ГОСТ Р 51613-2000, ГОСТ 32415-2013, DIN EN 681-1
Монтаж наружного водопровода и канализации
  • Хозяйственно-питьевое водоснабжение
  • Противопожарные и поливные системы
  • Технологические трубопроводы предприятий
  • Напорная канализация, где нет самотёка
  • Внутренние вертикальные водостоки

Типоразмеры труб

Пять классов давления по каталогу завода. Длины 3 и 6 м с раструбом; рабочее давление МОР указано при +20 °C.

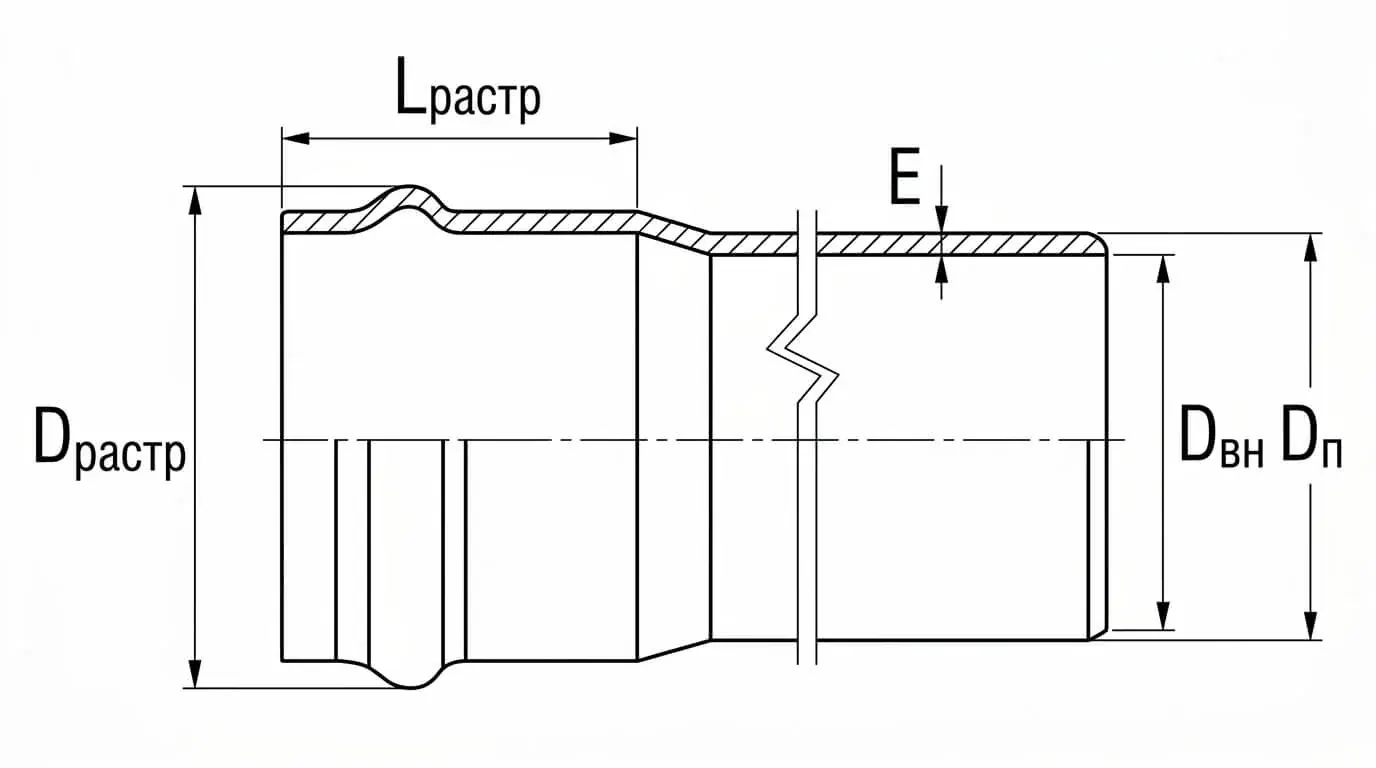

Чертёж напорной трубы: Dn, Dвн, Dраструба, Lраструба, стенка E
Обозначения размеров по каталогу завода
SDR
отношение наружного диаметра к толщине стенки: SDR 17 — самая толстая стенка
PN
номинальное давление, бар (PN 10 = 1,0 МПа)
МОР
максимальное рабочее давление при постоянной эксплуатации, МПа
Dn
номинальный наружный диаметр трубы
Dвн
внутренний диаметр — по нему считают расход и скорость
Lраструба
глубина раструба — от неё отсчитывают монтажную метку

Стандарт для хозяйственно-питьевого водопровода посёлков и предприятий; под этот класс выпускается вся фасонная линейка.

Таблица прокручивается по горизонтали; выпускаемые длины — в карточке магазина

Dn, ммСтенка E, ммDвн, ммРаструб D × L, ммЦена отМагазин
110в магазин4,2101,6141,0 × 1201 871 ₽
160в магазин6,2147,6198,4 × 1403 992 ₽
225в магазин8,6207,8270,0 × 16015 018 ₽
315в магазин12,1290,8375,5 × 19029 748 ₽
400в магазин15,3369,4473,7 × 22048 461 ₽
500в магазин19,1461,8580,2 × 26075 774 ₽

Размеры — по каталогу завода ХЕМКОР. Dвн — внутренний диаметр, D × L — наружный диаметр и глубина раструба. Цена «от» — за трубу наименьшей длины; актуальные цены и наличие из 1С показаны в карточке.

Соединение в раструб

Под давлением стык работает иначе, чем в самотёке: кольцо EPDM самоуплотняется, а осевые силы на поворотах принимают упоры.

  1. Разметить глубину вдвигания

    Глубина раструба напорной трубы — от 100 мм (Ø90) до 260 мм (Ø500). Метку ставят на глубину раструба минус 5–10 мм: зазор компенсирует тепловое удлинение.

  2. Проверить кольцо EPDM

    Кольцо должно ровно лежать в канавке раструба без перекосов и песка. Грязное промыть, повреждённое заменить: под давлением стык прощает меньше, чем самотёк.

  3. Нанести монтажную жидкость

    Глицерин, силиконовую или мыльную жидкость — на гладкий конец до метки и на кольцо. Зимой на 1 л: 450 г глицерина, 515 г воды, 35 г мыльной стружки.

  4. Вставить до метки по оси

    Гладкий конец вводят в раструб и задвигают до метки. На Ø225 и больше помогает лом с деревянной прокладкой или монтажное приспособление; перекос не больше толщины стенки.

  5. Поставить упоры и закрепить

    На отводах, тройниках, переходах и заглушках — бетонные упорные блоки с прокладкой из двух слоёв рубероида. Повороты только фасонными частями.

Что недопустимо

  • Фасонные части из других материалов, кроме фланцевой переходной арматуры.
  • Масла и солидол вместо монтажной жидкости.
  • Поворот трассы «переломом» стыка вместо отвода.
  • Отводы и тройники под давлением без упорных блоков.

Укладка и испытания

Правила из технической документации завода: что под трубой и над ней, на какой глубине лежит водопровод и как его принимают.

Схема укладки трубы НПВХ в траншею: подсыпка, защитный слой, обратная засыпка, глубина промерзанияглубина промерзания≥ 0,3 мширина по дну ≥ D + 0,5 м12345
  1. 1

    Песчаная подсыпка 10–15 см

    Выровненное и уплотнённое дно траншеи; в естественном песчаном грунте подсыпку можно не делать.

  2. 2

    Труба ниже глубины промерзания

    Верх трубы — на 30 см ниже глубины промерзания. Водопровод не должен замерзать: глубину проверяют по калькулятору для региона.

  3. 3

    Защитный слой песка 15–30 см

    Без щебня и камней, с уплотнением пазух между трубой и стенкой траншеи. Стыки оставляют открытыми до предварительного испытания.

  4. 4

    Обратная засыпка слоями 20–40 см

    С послойным уплотнением до планировочной отметки или с земляным валом на усадку в течение 1–2 лет.

  5. 5

    Глубина промерзания грунта

    На юге 0,5–1,2 м, на севере 2–3,5 м; для Санкт-Петербурга по СП 22.13330 около 1,2 м для суглинков.

1,5 × МОР

Давление предварительного гидравлического испытания напорной сети — расчётное рабочее, умноженное на 1,5. Стыки до испытания остаются открытыми.

D + 0,5 м

Минимальная ширина траншеи по дну, где D — наружный диаметр трубы: нужно место уплотнить пазухи по обе стороны.

2 слоя рубероида

Прокладка между бетонным упорным блоком и фасонной частью на поворотах, ответвлениях и заглушках.

Калькулятор глубины промерзанияКалькулятор диаметра напорной трубыУтепление труб в земле

Документы и нормы

Свидетельства о государственной регистрации, сертификаты соответствия и пожарной безопасности — для сметы, проекта и приёмки.

Скачать все документы одним архивом

Нормы проектирования и монтажа

  • ГОСТ Р 51613-2000 — трубы напорные из непластифицированного ПВХ
  • ГОСТ 32415-2013 — трубы напорные из термопластов и соединительные детали для водоснабжения и отопления
  • DIN EN 681-1 — уплотнительные кольца из эластомеров (EPDM)
  • СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
  • СП 40-102-2000 — проектирование и монтаж трубопроводов из полимерных материалов
  • СНиП 3.05.04-85* — наружные сети и сооружения водоснабжения и канализации
  • СП 45.13330.2017 — земляные сооружения, основания и фундаменты
  • Методические рекомендации АО «ХЕМКОР» по проектированию и монтажу наружных водопроводных и напорных канализационных сетей из ПВХ (Дзержинск, 2018)

Вопросы и ответы

Что спрашивают проектировщики и монтажники напорных сетей перед заказом.

По рабочему давлению сети с запасом на гидроудар. Полив и самотёчные участки — SDR 41 (PN 6,3). Хозяйственно-питьевой водопровод посёлка или предприятия — SDR 26 (PN 10): под него выпускается вся фасонная линейка. Насосные станции второго подъёма и перекачка на подъём — SDR 21 (PN 12,5). Магистрали, противопожарные системы и участки с гидроударами — SDR 17 (PN 16).

Да. НПВХ не влияет на органолептические свойства воды, обладает низкой проницаемостью для жидкостей и газов и соответствует санитарно-эпидемиологическим требованиям. На напорные трубы есть свидетельства о государственной регистрации, они в разделе документов.

Отрезать механическим инструментом строго под прямым углом, снять фаску 15° и нанести монтажную метку. Гладкий конец очистить, раструб и кольцо осмотреть: без песка, порезов и перекосов.

По монтажной метке: расстояние от торца до метки равно глубине раструба минус 5–10 мм. Зазор нужен для теплового удлинения трубы, вставка «в упор» недопустима.

Да. На гладкий конец до метки и в раструб наносят глицерин, силиконовую или мыльную монтажную жидкость. Масла и солидол недопустимы: они разрушают резину кольца EPDM.

Раструбом навстречу потоку: гладкий конец следующей трубы входит в раструб предыдущей по ходу движения воды. Так поток не «цепляет» кромку кольца и стык не подтекает.

Нет. Перекос осей не должен превышать толщину стенки трубы. Повороты трассы выполняют только фасонными частями, а не «переломом» стыка.

Под внутренним давлением на отводах, тройниках, переходах и заглушках возникают осевые силы, которые стремятся разъединить раструб. Их передают на грунт бетонные упорные блоки; между блоком и деталью кладут прокладку из двух слоёв рубероида.

Предварительное — до засыпки стыков давлением 1,5 расчётного рабочего. Сеть выдержала испытание, если нет видимых утечек и разрывов труб, стыков и деталей. Окончательное испытание на герметичность — после засыпки по СП 40-102-2000.

Через фланцевые патрубки: гладкий или раструбный патрубок с металлическим или НПВХ фланцем стыкуют с ответным фланцем арматуры или стальной трубы. Тройники с фланцем и резьбовым выходом дают ответвление под задвижку или гидрант без сварки.

Повреждённый отрезок вырезают, ставят новую трубу и две скользящие ремонтные муфты: у них нет внутреннего упора, поэтому муфту надвигают на трубу целиком, стыкуют и сдвигают обратно на стык.

Сдвинутое или повреждённое кольцо, отсутствие фаски, песок в раструбе, неполная глубина вставки, вставка без зазора «в упор», отсутствие упоров на поворотах и засыпка щебнем без защитного слоя песка.
