Неправильно подобранный диаметр канализационной трубы — одна из самых дорогостоящих ошибок при строительстве дома. Малое сечение постоянно «подпирает», большое — поток слишком медленный, осадок копится, система засоряется. Найти баланс помогает расчёт по расходу сточных вод.
Что такое расход сточных вод
Расход — это объём жидкости, проходящей через сечение трубы в единицу времени, измеряется в л/с или м³/ч. От расчётного расхода зависит:
- Минимально допустимый внутренний диаметр трубопровода
- Скорость течения — не менее 0,7 м/с (самоочищающаяся скорость по СП 32.13330.2018)
- Уклон укладки трубы
- Наполнение — соотношение уровня жидкости к диаметру

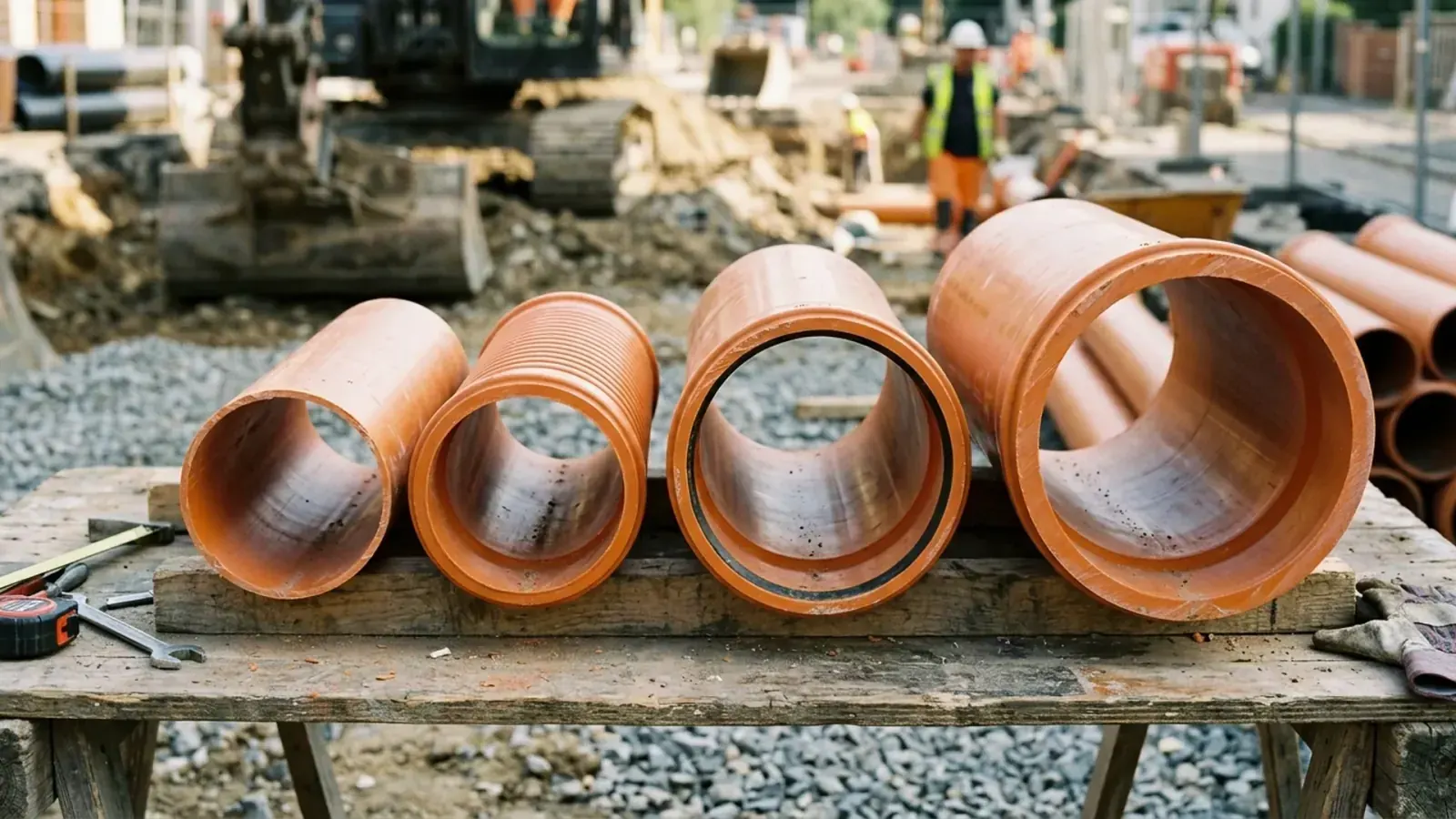

Геометрия трубы: внутренний диаметр
Для расчёта пропускной способности используется внутренний диаметр (Dвн), а не наружный. У разных материалов при одинаковом наружном диаметре толщина стенки отличается — это критически важно.
| Материал | Dнар, мм | Толщина стенки, мм | Dвн, мм |
|---|---|---|---|
| НПВХ (SN4) | 110 | 3,2 | 103,6 |
| НПВХ (SN8) | 110 | 4,2 | 101,6 |
| ПП (SN4) | 110 | 3,4 | 103,2 |
| Чугун | 110 | 5–7 | 96–100 |
| Асбоцемент | 100 | 10–13 | 74–80 |
НПВХ и ПП: гидравлика и применение
НПВХ
- Коэффициент шероховатости по Маннингу: n ≈ 0,009–0,011
- Жёсткая труба, хорошо держит форму под нагрузкой грунта
- Стандарт для наружной канализации (оранжевые трубы SN4, SN8)
- Рабочая температура стоков до +60 °C
- Диаметры от 110 до 630 мм (наружный)
ПП (полипропилен)
- Коэффициент шероховатости: n ≈ 0,010–0,012
- Более гибкий, лучше переносит удары и вибрацию
- Стандарт для внутренней канализации (серые трубы)
- Рабочая температура стоков до +90 °C — выдерживает горячие сбросы посудомоек и стиралок
- Диаметры от 32 до 500 мм
Минимальные диаметры по нормам
Внутренняя канализация (СП 30.13330.2020)
| Санитарный прибор | Расход, л/с | Диаметр отвода, мм |
|---|---|---|
| Умывальник | 0,1 | 40–50 |
| Кухонная мойка | 0,6 | 50 |
| Ванна (без душа) | 0,57 | 50 |
| Душевой поддон | 0,57 | 50 |
| Унитаз | 1,6 | 100 |
| Посудомоечная машина | 0,6 | 50 |
| Стиральная машина | 0,6 | 50 |
Наружная канализация (СП 32.13330.2018)
- Самотёчная наружная сеть — не менее 200 мм
- Внутриквартальная сеть частного сектора — 150 мм (при расчётном обосновании)
- Дворовая сеть частного дома — 110 мм при расходе до 3 л/с
На практике для частного одноэтажного дома с 1–2 санузлами выпуск Ø 110 мм покрывает расчётный расход с запасом.
Как рассчитать диаметр по расходу
Шаг 1. Суммарный расчётный расход
По формуле СП 30.13330.2020: q = q₀ + q₀ × α, где q₀ — расход прибора с наибольшим расходом, α — коэффициент одновременности. Для частного дома с 3–5 приборами расчётный расход — 1,5–3,0 л/с.
Шаг 2. Подбор диаметра по таблице
| Dвн, мм | Уклон i | v, м/с | h/d | Q, л/с |
|---|---|---|---|---|
| 100 | 0,02 | 0,77 | 0,5 | 3,0 |
| 150 | 0,008 | 0,72 | 0,6 | 8,0 |
| 200 | 0,005 | 0,71 | 0,6 | 14,0 |
| 250 | 0,004 | 0,70 | 0,7 | 25,7 |
| 300 | 0,003 | 0,71 | 0,7 | 37,5 |
| 400 | 0,002 | 0,70 | 0,75 | 70,8 |
Расчёт по формуле Маннинга для НПВХ-труб (n = 0,010).
Шаг 3. Проверка скорости и наполнения
- v ≥ 0,7 м/с — иначе осадок будет накапливаться
- h/d ≤ 0,6–0,75 (по диаметру) — иначе система перегружена
Уклон и его связь с диаметром
| Диаметр, мм | Минимальный уклон | Рекомендуемый уклон |
|---|---|---|
| 50 | 0,030 (30 мм/м) | 0,035 |
| 110 | 0,020 (20 мм/м) | 0,020–0,025 |
| 150 | 0,008 (8 мм/м) | 0,010 |
| 200 | 0,005 (5 мм/м) | 0,007 |
| 250 | 0,004 | 0,005 |
| 300 | 0,003 | 0,004 |
Ошибки при выборе диаметра
Логика «потолще — надёжнее» не работает в самотёчной канализации. Большой диаметр при малом расходе даёт низкую скорость потока — жидкость течёт по дну тонкой плёнкой, твёрдые частицы оседают. Результат — постоянные засоры через 2–3 года.

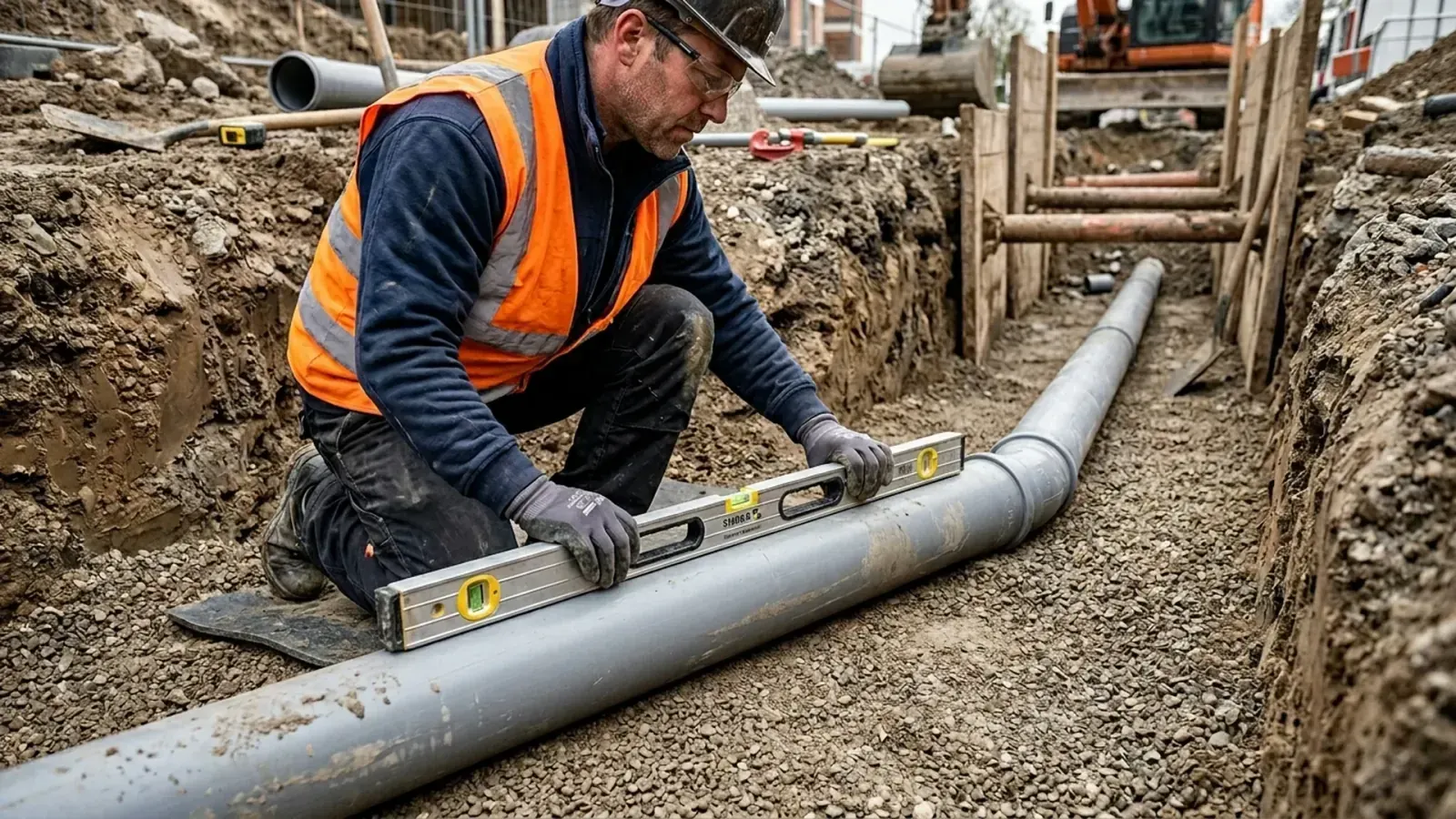

Монтажники кладут трубу «примерно горизонтально». На коротком участке незаметно, на длине 10–15 м — критично. Проверяйте уровнем каждые 2–3 метра.
Прямой переход с 50 мм на 110 мм без фасонного элемента создаёт турбулентность и зону осаждения. Используйте редукционные муфты или тройники с нужным сечением.
Покупают трубу «110 мм», не уточняя кольцевую жёсткость. У SN8 стенка толще — внутренний диаметр меньше. При расчётах это имеет значение.
Стояк, принимающий стоки с 3 этажей, не может иметь тот же диаметр, что и подводка от умывальника. Диаметр стояка подбирается по суммарному расходу всех подключённых приборов.
Советы практиков
- Для частного дома (до 5 человек): выпуск — 110 мм НПВХ SN4, дворовая сеть до септика — 110 мм при длине до 15 м или 160 мм при длине более 15 м.
- Стояк внутри дома: при числе унитазов более двух — минимум 100 мм, при трёх и более этажах — 150 мм.
- НПВХ — для наружной прокладки (особенно SN8 при глубине свыше 2 м). ПП — для внутренней, где важна стойкость к горячим стокам.
- Используйте трубы одного производителя — допуски на Ø у разных заводов отличаются на 0,3–0,5 мм, что приводит к негерметичности раструба.
- Закладывайте 15–20% запас по пропускной способности — на возможное подключение приборов в будущем.
- Не заглубляйте выпуск менее 0,5 м в зонах промерзания — оптимально ниже уровня промерзания для региона.
Сравнение материалов
| Критерий | НПВХ | ПП | Чугун | ПЭ |
|---|---|---|---|---|
| Внутренняя канализация | ✅ | ✅✅ | ✅ | — |
| Наружная канализация | ✅✅ | ✅ | ✅ | ✅ |
| Темп. стоков | до 60 °C | до 90 °C | до 90 °C | до 60 °C |
| Шероховатость | низкая | низкая | средняя | низкая |
| Срок службы | 50+ лет | 50+ лет | 50+ лет | 50+ лет |
| Цена | средняя | высокая | средняя | средняя |
| Монтаж | прост | сложен | средне | сложен |
FAQ
Для семьи из 4 человек с одним санузлом и кухонной мойкой расчётный расход — около 1,8–2,2 л/с. Уверенно обеспечивает труба НПВХ Ø 110 мм при уклоне 0,02. Выпуск и дворовая сеть до септика — тоже 110 мм, если длина не более 15–20 м.
Нет. Прямое нарушение СП 30.13330.2020. Труба 50 мм физически не пропустит залповый сброс унитаза (1,6 л/с): её пропускная способность при наполнении 0,6 и уклоне 0,03 — около 0,9–1,0 л/с. Постоянные засоры и обратный выброс гарантированы.
20 мм на каждый погонный метр (i = 0,02) — норма СП. Максимально допустимый — 0,15, но на таких уклонах вода «убегает» от твёрдых частиц.
ПВХ (пластифицированный) — мягкий, гибкий, для кабельной защиты. НПВХ (непластифицированный) — жёсткий, стойкий к стокам, применяется в канализации. Когда говорят «ПВХ-труба для канализации» — имеют в виду именно НПВХ.
Да. Необходимо техническое условие от водоканала с допустимым диаметром врезки и максимальным расходом. Самовольная врезка — административная ответственность и отключение.
Практический ориентир: труба 110 мм при уклоне 0,02 обслуживает до 8–10 санитарных приборов (без залпового сброса нескольких унитазов одновременно). Для дома до 6 человек с 1–2 санузлами — гарантированно достаточно.
Заключение
Выбор диаметра — не интуиция, а инженерный расчёт. Большинство задач частного строительства решается трубами НПВХ или ПП Ø 110 мм для выпуска и дворовой сети, 50 мм для отводов от приборов (кроме унитаза), 100 мм для стояков.
