Как найти канализационную трубу под землей: все методы поиска с пошаговым разбором

Задача казалась простой: подключить новую ветку канализации или устранить засор. Но выяснилось, что никто точно не знает, где именно проходит труба. Знакомая ситуация? Она встречается повсеместно — особенно в частных домах постройки 90-х и 2000-х, где документация либо утеряна, либо никогда не составлялась.

Когда и зачем нужно искать канализационную трубу

Прежде чем выбирать метод поиска, важно определить причину. От неё зависит необходимая точность и допустимые затраты.

Основные ситуации, требующие поиска:

• Новое строительство на участке. Планируете фундамент, забор, септик — нужно знать, где пролегает коллектор, чтобы не повредить его и соблюсти нормативные отступы.
• Подключение к действующей системе. Врезка нового отвода требует точного определения глубины и направления трубы.
• Устранение аварии. Просадка грунта, появление запаха канализации, мокрые пятна на участке — признаки разгерметизации, и нужно быстро найти место повреждения.
• Плановая ревизия. Полипропиленовые (ПП) и НПВХ-трубы служат 50+ лет, но стыки, особенно на раструбных соединениях, могут потерять герметичность уже через 15–20 лет без ревизии.
• Перепланировка участка. Ландшафтный дизайн, мощение, установка бассейна — всё это требует данных о подземных коммуникациях.

Глубина залегания канализации: на что ориентироваться

Точная глубина зависит от региона, диаметра и типа трубы. Но есть ориентиры, которые сужают зону поиска.

Для труб НПВХ и ПП — материалов, которые доминируют в частном строительстве последние 20 лет — глубина закладки часто минимальна. Причина проста: пластик не подвержен коррозии, а утепление (пенополистироловая скорлупа или греющий кабель) позволяет прокладывать его выше глубины промерзания. Это облегчает поиск.

Чугунные и керамические трубы в старых системах могут лежать глубже — до 3 м. Их искать сложнее, но у них есть преимущество: металлический чугун хорошо обнаруживается электромагнитными приборами.

Способы поиска канализационной трубы под землёй

Документальный способ: начните с бумаг

Это самый быстрый и дешёвый путь. Работает далеко не всегда, но пренебрегать им — ошибка.

Где искать документацию:

1. Исполнительная документация на дом — проект наружной канализации с указанием трасс, глубин, диаметров.
2. Водоканал или местная администрация — хранит техусловия и схемы врезок в центральный коллектор.
3. БТИ — в техпаспорте иногда указаны подземные сети.
4. Соседи — если дома в посёлке строились по одному проекту, схема прокладки может быть типовой.

Визуальный осмотр участка

Прежде чем применять приборы, внимательно осмотрите территорию. Канализационная труба под землёй часто выдаёт себя косвенными признаками:

• Смотровые колодцы и ревизионные люки — по ним восстанавливается направление трассы (канализация прокладывается прямолинейно между колодцами).
• Просадки грунта — линейные понижения рельефа вдоль трассы.
• Более яркая или высокая растительность полосой — признак утечки, обеспечивающей дополнительное питание.
• Характерный запах в тёплую погоду — указывает на негерметичность.
• Вентиляционные выходы фановых труб на крыше дома — от них проще восстановить направление выпуска.

Приборный поиск: технические методы

Когда визуальный осмотр и документы не дали результата, применяют специальное оборудование. Разберём каждый метод отдельно.

Трассоискатели (электромагнитный метод)

Принцип: генератор наводит электромагнитный сигнал на трубу, приёмник фиксирует его на поверхности. Точность определения — до 5–10 см по горизонтали и вертикали.

Идеально подходит для: чугунных и стальных труб, которые проводят электрический сигнал.

А как быть с пластиком? Трубы из НПВХ и ПП — диэлектрики, они не проводят ток. Но выход есть:

• Протянуть в трубу металлический трос или зонд через ревизионное отверстие и подключить к нему генератор.
• Использовать закладной металлический провод-маркер, если он был уложен при монтаже (к сожалению, это делают далеко не всегда).

Стоимость услуги трассировки — от 3 000 до 12 000 руб. в зависимости от длины участка и региона.

Акустический метод

Принцип: в трубу подаётся звуковой сигнал (удар, генератор шума), а на поверхности направление трассы определяется по усилению звука.

Метод работает при глубине залегания до 1,5–2 м и лучше всего — с наполненной трубой. Для пустых пластиковых труб малоэффективен: ПП и НПВХ плохо передают акустические колебания в грунт.

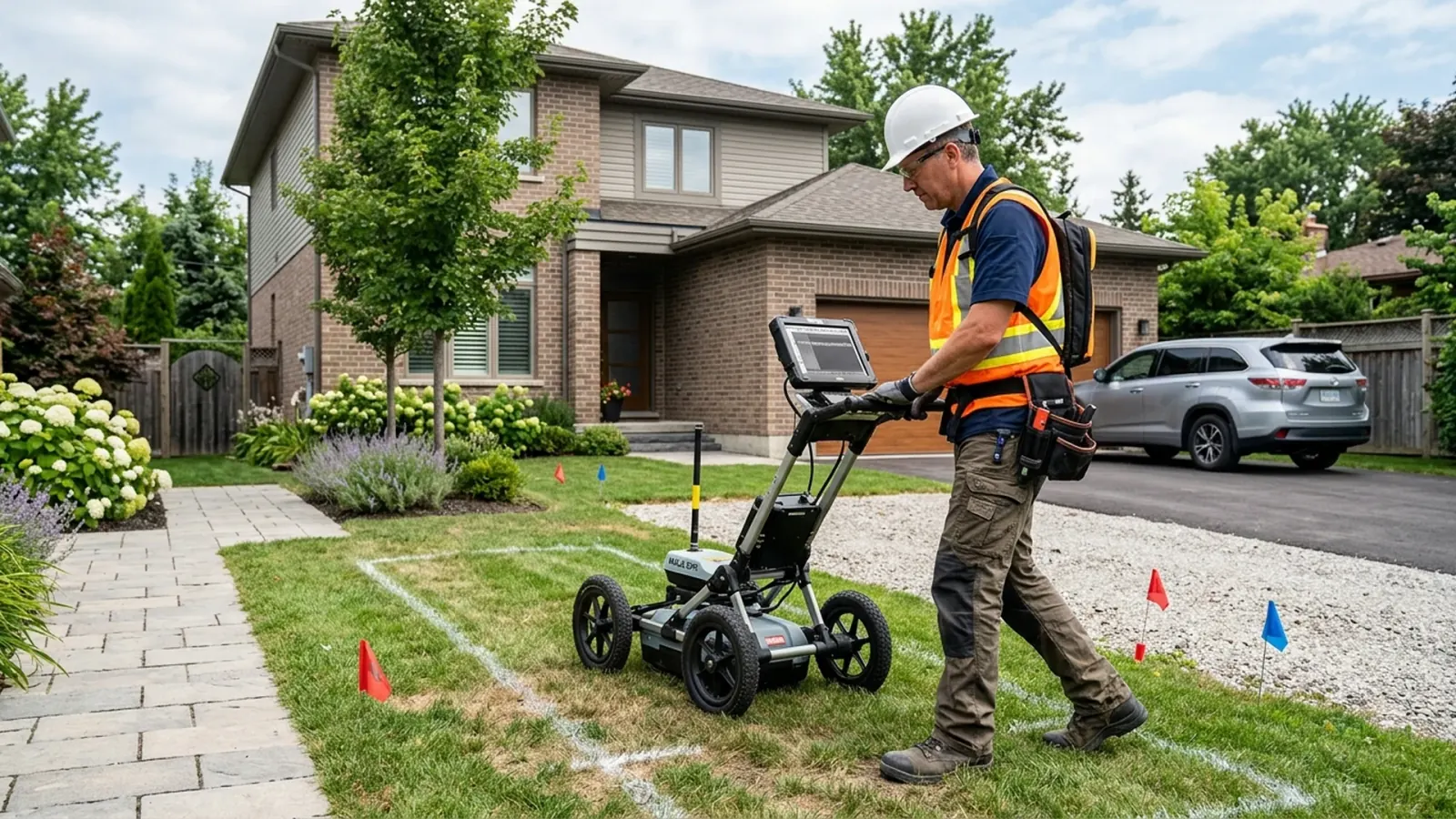

Георадар (радиолокационный метод)

Принцип: прибор излучает электромагнитные импульсы в грунт и анализирует отражённый сигнал. Позволяет обнаружить любые подземные объекты — трубы, кабели, пустоты, камни.

Ключевое преимущество: находит трубы из любого материала — НПВХ, ПП, чугун, керамику, бетон. Материал не имеет значения.

Ограничения:

• Высокая стоимость оборудования (от 500 000 руб.), поэтому покупать его ради одного участка бессмысленно — вызывайте специалистов.
• Результат сильно зависит от типа грунта: глина и влажные почвы «глушат» сигнал.
• Требуется квалифицированная интерпретация данных.

Стоимость обследования георадаром — от 8 000 до 25 000 руб. за участок.

Тепловизионный метод

Принцип: тепловизор фиксирует разницу температур на поверхности грунта. Канализационная труба с протекающими стоками (температура 15–25 °C) отличается от окружающего грунта, особенно в холодное время года.

Когда применять: осень, зима, ранняя весна — при температуре воздуха ниже +5 °C. Летом метод практически бесполезен.

Лучше всего работает на небольших глубинах (до 1–1,2 м) и при активном использовании канализации.

Видеодиагностика (телеинспекция)

Принцип: в трубу через ревизию или прочистной люк вводится камера на гибком кабеле. Она показывает состояние стенок, стыков, а встроенный передатчик (сонда) позволяет определить положение камеры с поверхности трассоискателем.

Это единственный метод, который одновременно:

• определяет точное местоположение трубы;
• показывает её внутреннее состояние;
• фиксирует дефекты, засоры, смещения стыков.

Стоимость видеодиагностики — от 4 000 до 15 000 руб.

Поиск своими руками: доступные способы

Не всегда есть возможность (или необходимость) вызывать специалистов. Вот методы, которые работают без профессионального оборудования.

Метод двух колодцев

Если на участке видны два смотровых колодца, проведите между ними прямую линию — труба проходит именно по ней. Канализация между ревизионными точками всегда прокладывается прямолинейно. Это правило действует для любых материалов — от керамики до НПВХ.

Пробное шурфление (прокопка)

Когда примерное направление известно, выкапывается узкая траншея (шурф) перпендикулярно предполагаемой трассе. Ширина — 40–50 см, глубина — до обнаружения трубы.

Правила безопасности:

• Работайте лопатой, не мотоблоком — рискуете повредить пластиковую трубу.
• На глубине более 0,8 м переходите на аккуратное ручное откапывание.
• Трубы НПВХ оранжевого (рыжего) цвета — их легко отличить в грунте.
• Трубы ПП чаще серые (внутренняя канализация) — если нашли серую трубу на глубине 30–50 см, вероятно, это незаглублённый выпуск.

Металлоискатель (для чугуна и стали)

Обычный металлоискатель средней ценовой категории способен обнаружить чугунную трубу на глубине до 1–1,5 м. Для пластиковых труб НПВХ и ПП — бесполезен, если при монтаже не был заложен сигнальный провод.

Лозоходство (биолокация)

Метод с двумя Г-образными рамками из проволоки (длина ручки 10–15 см, плеча — 25–30 см). Оператор медленно проходит по участку, и над подземной полостью рамки якобы скрещиваются.

Особенности поиска труб из разных материалов

Вывод из таблицы: для пластиковых труб (НПВХ, ПП) универсальным прибором остаётся георадар, а наиболее практичным решением — комбинация телеинспекции с трассоискателем.

Типичные ошибки при поиске канализации на участке

1. Полагаться только на проектную документацию. Факт ≠ проект. Расхождение в 1 метр — обычное дело.
2. Искать пластиковую трубу металлоискателем. НПВХ и ПП не содержат металла. Вы потратите время впустую.
3. Копать экскаватором «на глазок». Ковш легко разрушает пластиковую трубу диаметром 110–200 мм. Ремонт повреждённого участка обойдётся в 15 000–40 000 руб. с учётом земляных работ.
4. Игнорировать уклон. Канализация — самотёчная система. Зная высоту выхода из дома и точку подключения к колодцу, можно рассчитать глубину на любом участке трассы.
5. Не фиксировать результаты поиска. Нашли трубу — нанесите её на план участка с привязкой к постоянным ориентирам (угол дома, забор). Через 5 лет вы скажете себе спасибо.
6. Искать в неподходящую погоду. После сильных дождей грунт насыщен водой — тепловизор и георадар дают некорректные результаты.

Рекомендации эксперта

• При прокладке новых труб НПВХ или ПП укладывайте поверх них сигнальную ленту (на 20–30 см выше трубы) и маркерный провод. Это займёт 15 минут, но навсегда решит проблему поиска.
• Составляйте исполнительную схему с указанием расстояний от стен дома, глубин в ключевых точках и диаметров. Храните её в электронном виде.
• Для участков с разветвлённой системой (баня, гостевой дом, летняя кухня) имеет смысл один раз заказать полную трассировку с видеодиагностикой. Цена вопроса — 10 000–20 000 руб. Это дешевле одной аварийной раскопки.
• Если трубе из НПВХ более 25 лет, при обнаружении имеет смысл провести ревизию стыков. Раструбные соединения с резиновыми уплотнителями — слабое место: резина со временем теряет эластичность.
• Не пренебрегайте опросом соседей и старожилов. Человек, который видел, как копали траншею 20 лет назад, даст информацию точнее любого прибора.

FAQ: частые вопросы о поиске канализационных труб

Заключение

Поиск канализационной трубы под землёй — задача, которая решается в любом случае. Вопрос только в затратах времени и денег. Начинайте с бесплатных методов: документация, визуальный осмотр, опрос соседей, метод двух колодцев. Если этого недостаточно — переходите к инструментальным способам.

Для пластиковых труб НПВХ и ПП — а они составляют абсолютное большинство в современной частной канализации — наиболее результативна связка телеинспекция + трассоискатель. Для случаев, когда доступа внутрь трубы нет, работает георадар.
