Если вы затеяли прокладку наружных инженерных сетей — водопровода или канализации — и хотите сделать это один раз и навсегда, эта статья написана именно для вас. Здесь нет воды и общих фраз: только конкретика, нормы, цифры и практический опыт.
Нормативная база: что регулирует монтаж наружных сетей
Прежде чем брать лопату или нанимать бригаду, нужно понимать: наружный водопровод и канализация — это объекты, которые строятся по правилам. Основные документы:
- СП 31.13330.2021 — «Водоснабжение. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.02-84).
- СП 32.13330.2018 — «Канализация. Наружные сети и сооружения».
- СП 45.13330.2017 — земляные работы, основания и фундаменты.
- ГОСТ Р 54475-2011 — трубы полипропиленовые для наружной канализации.
- ГОСТ 51613-2000 — трубы напорные из непластифицированного ПВХ (НПВХ).
Выбор материала труб: НПВХ, ПП и альтернативы
Это один из ключевых вопросов, от которого зависит и долговечность системы, и бюджет монтажа. Разберём честно.

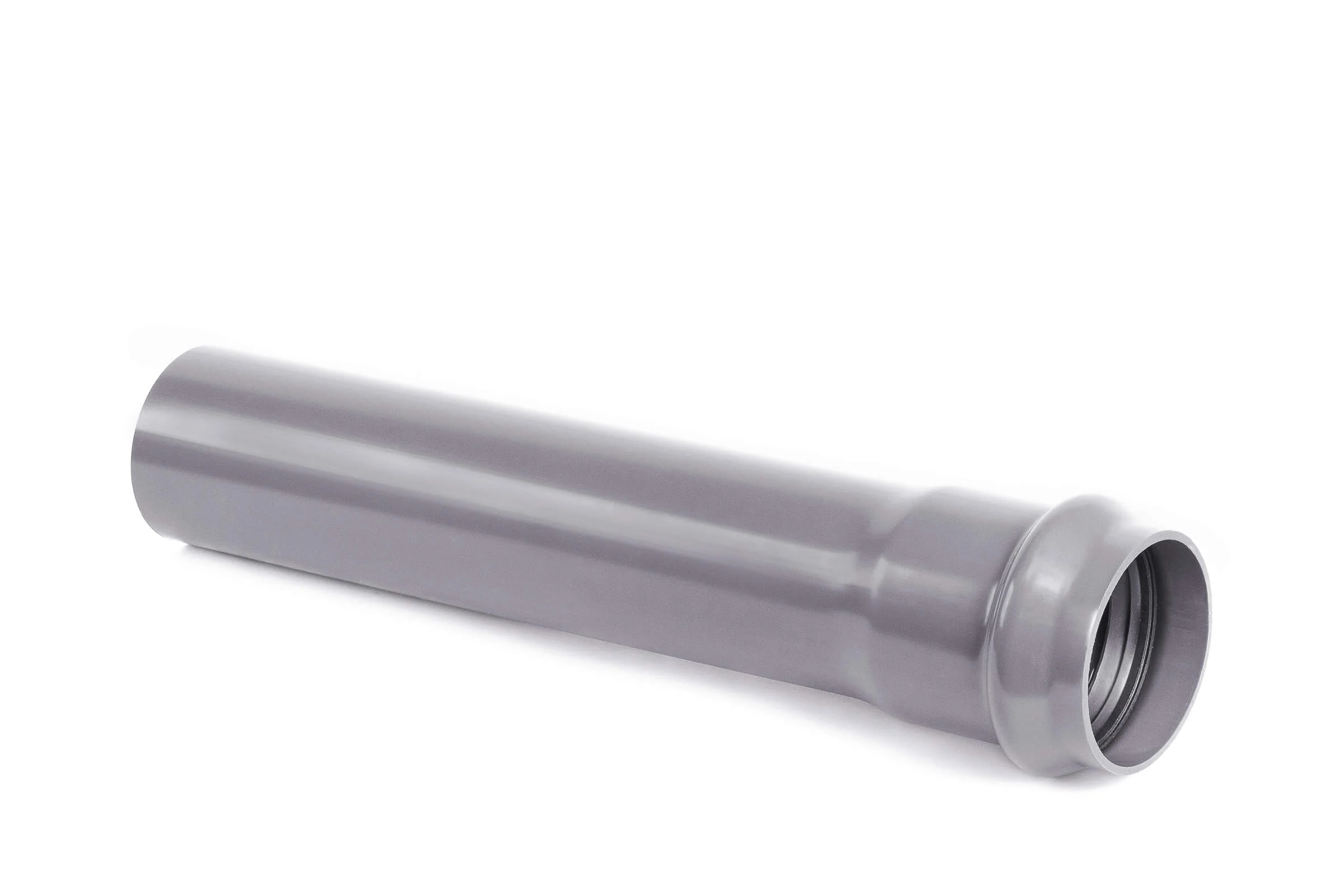

Трубы из НПВХ
НПВХ — сегодня один из самых популярных материалов для наружных напорных водопроводов и самотёчной канализации. Ключевые параметры:
- Рабочее давление напорных труб — до 16 атм (серия SDR 26, PN 6 — PN 16).
- Диапазон рабочих температур: от −15 °C до +45 °C — важно при подземной прокладке ниже глубины промерзания.
- Кольцевая жёсткость канализационных труб — SN2, SN4, SN8 (чем выше — тем устойчивее к нагрузкам грунта).
- Срок службы — 50 лет при соблюдении условий монтажа.
- Соединение — раструбное с резиновым кольцом (канализация) или клей/сварка (напорные).
- Цвет: оранжевый/коричневый — канализация, серый/синий — напорный водопровод.
Трубы из полипропилена (ПП)
ПП-трубы для наружной канализации (SN4, SN8 по ГОСТ Р 54475) обладают рядом преимуществ перед НПВХ:
- Выше ударная вязкость — меньше риск растрескивания при укладке в холодное время.
- Лучше переносят деформации грунта при просадках.
- Рабочая температура стоков — до +60 °C (актуально для промышленных объектов).
- Стыковка — раструбное соединение с резиновым кольцом.
Для напорного водопровода ПП-трубы применяются реже: у НПВХ лучшие показатели по давлению и жёсткости на сжатие.
Сравнительная таблица материалов
| Характеристика | НПВХ | ПП | ЧШГ | ПЭ (HDPE) |
|---|---|---|---|---|
| Макс. давление | PN16 | PN10 | PN40 | PN25 |
| Гибкость | низкая | средняя | низкая | высокая |
| Стойкость к хим. среде | высокая | высокая | средняя | высокая |
| Монтаж | раструб/клей | раструб | фланец/муфта | сварка |
| Цена (условно) | ✦✦ | ✦✦ | ✦✦✦✦ | ✦✦ |
| Срок службы | 50 лет | 50 лет | 80+ лет | 50 лет |
ПЭ (полиэтилен высокой плотности) — выбор для напорных водопроводных сетей там, где трасса имеет изгибы или проходит в нестабильных грунтах: труба допускает радиус изгиба до 25 диаметров без фитингов.
Проектирование наружных сетей: что нельзя пропустить
Проект — не формальность. Он определяет глубину заложения, уклоны, диаметры, материалы и места установки колодцев. Что должно быть учтено:
- Геологические условия — тип грунта, уровень грунтовых вод, глубина промерзания (для Санкт-Петербурга — 1,4 м, для Москвы — 1,4–1,6 м, для Сибири — до 2,8 м).
- Протяжённость магистрали и перепад высот.
- Расчётный расход воды или сточных вод.
- Схема пересечений с другими коммуникациями.
- Требования к коллекторам: объём, пропускная способность.
- Места установки смотровых и перепадных колодцев.
Подготовительные работы: этап, который определяет всё
Многие ошибки закладываются ещё до того, как первая труба попала в траншею. Подготовительный этап включает:
- Разбивку трассы — вынос осей трубопровода в натуру, установка створных знаков.
- Согласование с владельцами смежных коммуникаций (газ, электрика, телефония).
- Определение условий водопонижения при высоком УГВ.
- Завоз и складирование материалов — трубы НПВХ нельзя хранить под прямым солнцем дольше 1 месяца без укрытия.
- Подготовку технологической карты на земляные работы.
Земляные работы: параметры траншеи
Минимальная ширина траншеи по дну
| Диаметр трубы, мм | Минимальная ширина траншеи, мм |
|---|---|
| до 200 | Dн + 400 |
| 200–400 | Dн + 500 |
| 400–600 | Dн + 600 |
| более 600 | Dн + 800 |
Крутизна откосов зависит от типа грунта: в песке — 1:1,5; в суглинке — 1:1; в глине — 1:0,75. При глубине более 5 м — обязательное крепление стенок.
Монтаж наружного водопровода: пошаговый порядок
Устройство основания под трубу
Трубы НПВХ и ПП укладываются на выровненное песчаное основание толщиной не менее 100 мм. Это не просто подушка — это конструктивный элемент, который:
- равномерно распределяет нагрузку по длине трубы;
- исключает точечный контакт с камнями или твёрдыми включениями грунта;
- обеспечивает соосность трубопровода.

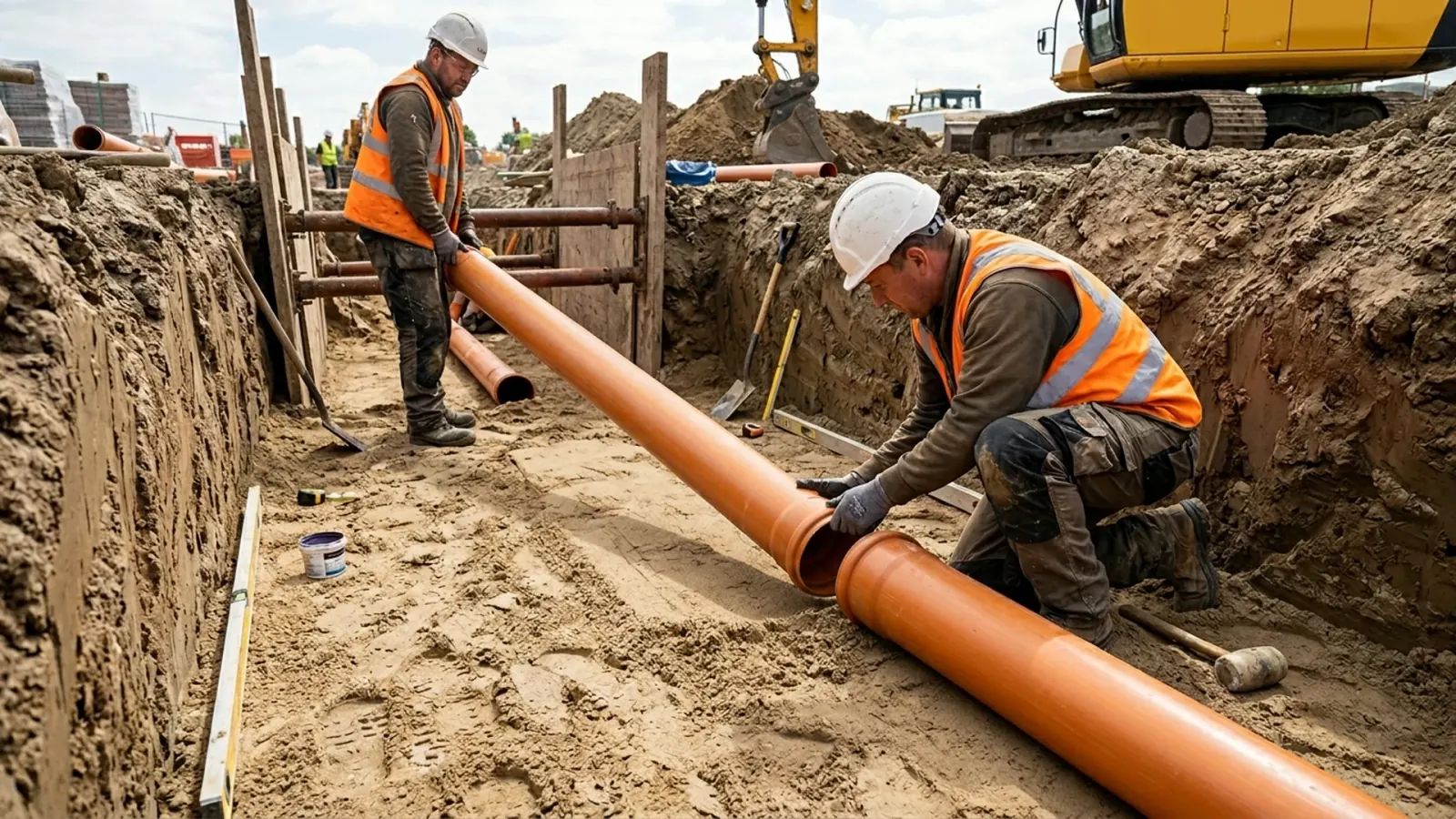

Сборка трубопровода в траншее
Для напорного водопровода из НПВХ применяются два типа соединений:
- Раструбное с резиновым кольцом (RR) — быстро, не требует инструмента, допускает угловое отклонение до 1,5–3°.
- Склеивание (CS) — для труб малых диаметров (до 110 мм), ПВХ-клей обеспечивает монолитное соединение.
Порядок раструбного соединения:
- Обрезать трубу строго перпендикулярно, снять фаску 15° на глубину 15 мм.
- Очистить раструб и гладкий конец, проверить кольцо (без скручивания).
- Нанести силиконовую смазку на гладкий конец и кольцо.
- Задвинуть трубу до метки, не доводя 10–15 мм — компенсация теплового удлинения.
Защитная засыпка
Засыпка — критический этап для труб из НПВХ и ПП. Последовательность:
- Пазухи (боковые зоны): ручная засыпка песком слоями по 150 мм с уплотнением до уровня 0,15–0,20 м над верхом трубы.
- Над трубой — песок или мягкий грунт без включений крупнее 20 мм, слоями по 200 мм.
- Верхняя зона (выше 0,5 м от верха трубы) — допускается родной грунт, механическое уплотнение.
Монтаж наружной канализации: уклоны, колодцы, глубина
Уклоны самотёчной канализации
Это то, где чаще всего ошибаются. Уклон — не «сколько не жалко», а расчётная величина, которая обеспечивает самоочищающую скорость потока (не менее 0,7 м/с).
| Диаметр трубы, мм | Минимальный уклон | Рекомендуемый уклон |
|---|---|---|
| 100 | 0,020 (2 см/м) | 0,030 |
| 150 | 0,010 | 0,015 |
| 200 | 0,007 | 0,010 |
| 300 | 0,005 | 0,007 |
| 400 | 0,004 | 0,005 |

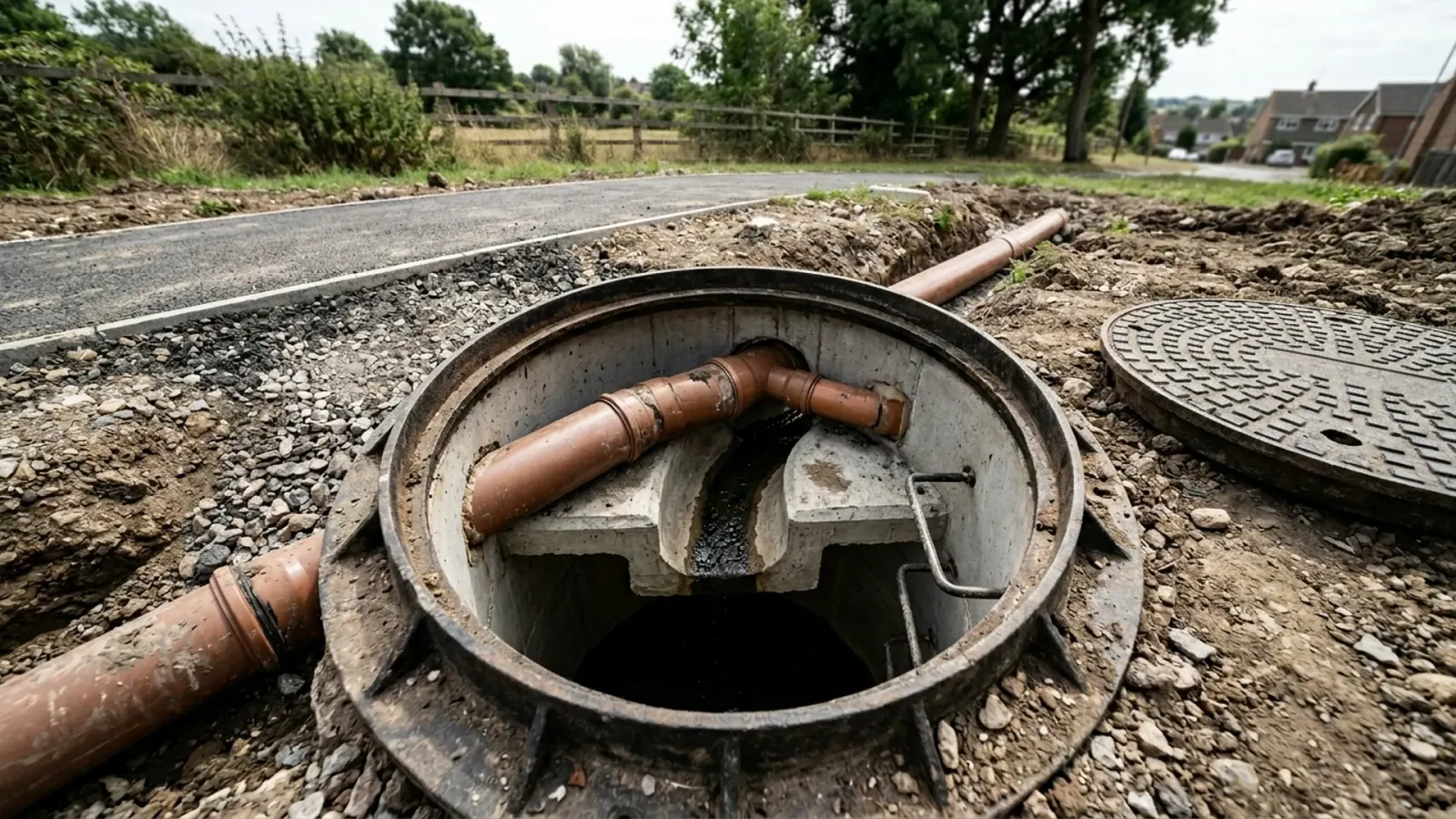

Смотровые колодцы
По СП 32.13330 смотровые колодцы на наружной канализации обязательны:
- В начале каждого участка.
- На прямолинейных участках с шагом: DN 150–200 — до 35 м; DN 300–600 — до 75 м; DN 700–1400 — до 150 м.
- На каждом изменении направления, уклона или диаметра.
- На пересечениях нескольких трубопроводов.
Для частного домовладения минимальный диаметр колодца — 1000 мм (обслуживаемый) или 700 мм (при глубине до 1,2 м).
Глубина заложения канализации
Минимальная глубина до верха трубы — 0,5 м в непроезжей части и 0,7 м под проезжей частью (при условии защиты от промерзания). На практике рекомендуется заглублять не менее чем на 300 мм ниже глубины промерзания.
Ошибки при монтаже — и как их избежать
Большинство аварий наружных сетей связаны не с качеством труб, а с нарушениями технологии укладки. Разбираем типичные промахи по двум направлениям.
Пуско-наладочные работы и приёмка
После укладки — обязательные испытания. Без них акт приёмки не подписывается.
Испытание водопровода
Гидравлическое испытание проводится в два этапа:
- Предварительное — давление 1,5 × рабочего, выдержка 30 минут, допускается падение не более 0,05 МПа.
- Приёмочное — давление 1,25 × рабочего, выдержка 2 часа.
Испытание канализации
Самотёчная канализация проверяется методом пролива: в трубопровод подаётся вода и замеряется объём в приёмном колодце. Потери — не более 0,5 л/мин на 10 м трубы диаметром 200 мм.
Советы и рекомендации от практиков
- Покупайте трубы с запасом 5–7 % от расчётного количества — обрезки при разбивке трассы неизбежны, а докупать одну трубу потом дорого.
- Проверяйте кольцевую жёсткость на упаковке: для прокладки под автодорогой с нагрузкой до 60 кН — минимум SN8.
- При высоком УГВ используйте трубы НПВХ с манжетными соединениями типа «Locked» — они герметичны при внешнем давлении воды.
- Не экономьте на песчаной подготовке: дополнительные 2–3 тонны песка стоят в 10 раз дешевле переделки при просадке.
- Фиксируйте всё фотографиями до засыпки: исполнительная схема с привязками понадобится при любом ремонте через 10–15 лет.
- Устанавливайте ревизионные тройники в начале каждого участка — прочистка без них превращается в земляные работы.
- При прокладке под дорогой — метод ГНБ или продавливание в стальном кожухе. Открытая траншея под асфальтом — это штрафы и повторная укладка покрытия.
FAQ: часто задаваемые вопросы
Заключение
Монтаж наружного водопровода и канализации — это не «зарыл трубу и забыл». Это инженерная система, которая при правильном исполнении работает 50 лет без проблем, а при ошибках в укладке — подводит уже через 2–3 года.
Ключевые принципы, которые стоит запомнить:
- Проект — основа всего. Без него монтаж превращается в угадайку.
- Трубы НПВХ и ПП — оптимальный выбор для большинства объектов по соотношению цена/срок службы/простота монтажа.
- Глубина, уклоны и засыпка — три параметра, которые нельзя «делать на глаз».
- Испытания перед засыпкой обязательны, даже если всё «и так понятно».
- Исполнительная документация — залог спокойствия при любом ремонте в будущем.
