Большинство домовладельцев облегчённо выдыхают, когда трубы уложены в траншею. Кажется, самое сложное позади. Но именно на финальном этапе допускают ошибки, которые потом стоят десятки тысяч рублей: канализацию откапывают, стыки переделывают, грунт уплотняют заново.
В этой статье — полное, пошаговое руководство по завершению монтажа наружной канализации. Без воды, с конкретными цифрами и пояснениями, почему каждый шаг важен.
Что включает завершающий этап монтажа
Финальный этап — это не просто «закопать трубу». Технологически он состоит из нескольких обязательных стадий:
- Визуальная проверка уложенной системы.
- Гидравлические или пневматические испытания.
- Составление исполнительной документации (при официальном подключении).
- Первичная засыпка пазух траншеи.
- Послойное уплотнение грунта.
- Окончательная засыпка и восстановление поверхности.
- Подключение к колодцу или центральной сети.
- Пробный пуск системы.
Шаг 1. Визуальная проверка перед засыпкой
Прежде чем начинать засыпку, необходимо осмотреть всю систему при открытой траншее. Это последний момент, когда исправить дефект стоит дёшево и быстро.
Что проверяется при осмотре
- Уклон труб. Нормативный уклон для Ø110 мм — 0,02 (2 см на 1 м), для Ø160 мм — 0,008. Отклонение даже на 3–4 мм/м уже критично.
- Состояние раструбных соединений: резиновые кольца сидят ровно, без перекручивания, труба вставлена до метки.
- Отсутствие повреждений: трещин, вмятин, царапин глубиной более 10 % толщины стенки.
- Правильность укладки на основание — труба лежит равномерно, без провисания между опорами.
- Положение раструбов — раструб всегда направляется навстречу потоку, то есть в сторону дома.
Шаг 2. Испытания наружной канализации
Это обязательный этап, требуемый СП 32.13330.2018. Без испытаний нельзя ни засыпать траншею, ни подключаться к центральной сети.
Какие бывают испытания

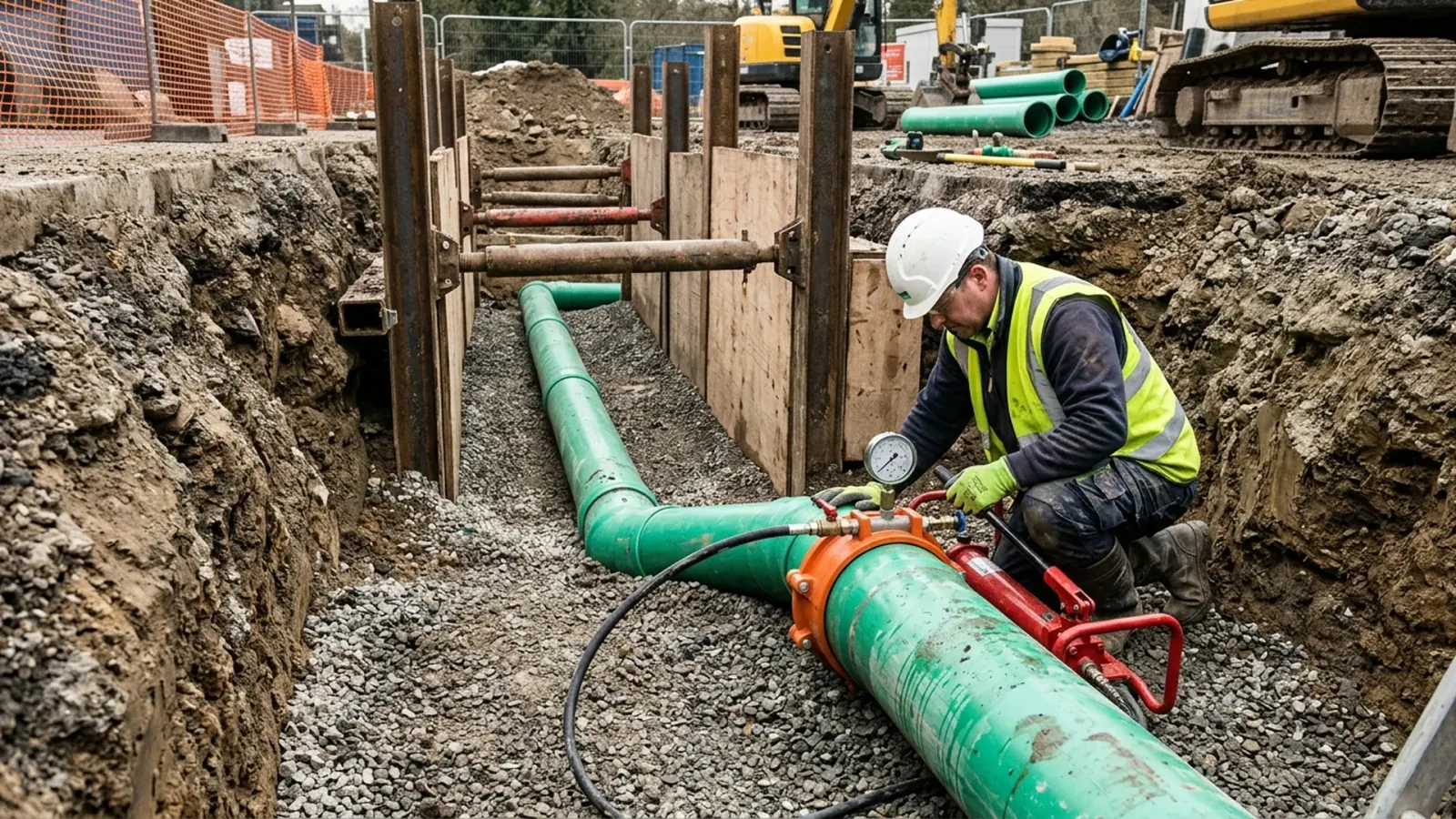

- Гидравлические испытания — основной метод для безнапорных систем. Трубопровод заполняют водой и наблюдают за уровнем 30 минут.
- Пневматические испытания — применяют зимой или когда подача воды затруднена. Нагнетают воздух до избыточного давления 0,015 МПа и фиксируют падение.
Порядок гидравлического испытания (СП 32.13330)
- Заглушить нижний конец трубопровода (горловину колодца или выпуск).
- Заполнить трубы водой через верхний смотровой колодец.
- Выдержать 30 минут без подкачки.
- Допустимая утечка для НПВХ и ПП — не более 0,5 л/мин на 1 км трубопровода (Ø до 400 мм). На практике для частного дома: уровень воды в верхнем колодце за 30 минут не должен упасть более чем на 1–2 см.
Почему НПВХ и ПП лучше проходят испытания
| Параметр | НПВХ | ПП | Бетон | Чугун |
|---|---|---|---|---|
| Водопоглощение | < 0,5 % | < 0,5 % | 5–15 % | 0 % |
| Стойкость к H₂S | Высокая | Высокая | Низкая | Средняя |
| Шероховатость, мм | 0,007 | 0,007 | 0,5–3 | 0,25 |
| Вероятность протечек в стыках | Минимальная | Минимальная | Высокая | Средняя |
Благодаря гладкой внутренней поверхности и эластичным резиновым кольцам в раструбных соединениях современные трубы из НПВХ и ПП практически всегда проходят испытания с первого раза — при условии правильного монтажа.
Шаг 3. Исполнительная документация
Если канализация подключается к центральной городской сети — без исполнительной съёмки к вводу в эксплуатацию не допустят. Даже для автономной системы на частном участке стоит составить простую схему с указанием:
- глубины залегания на каждом участке;
- привязки трассы к постоянным ориентирам (угол дома, забор);
- мест расположения смотровых колодцев;
- диаметров и материала труб.
Шаг 4. Засыпка траншеи — самый недооценённый этап
Именно здесь 80 % домовладельцев совершают ошибки. Небрежная засыпка — причина просадки труб, нарушения уклона и хронических засоров через 2–3 года.
Требования к материалу засыпки
- Первичная засыпка (пазухи и зона над трубой до 20–30 см): мягкий грунт без крупных фракций, песок средней крупности или щебень фракции 5–20 мм.
- Запрещено: мёрзлый грунт, глина комками более 50 мм, строительный мусор, камни.
- Оптимальный вариант для НПВХ и ПП — речной или карьерный песок: легко уплотняется, не создаёт точечных нагрузок, хорошо дренирует воду.
- Вторичная засыпка (от 30 см над трубой до поверхности): можно использовать местный грунт из траншеи, если он не глинистый и без крупных камней.

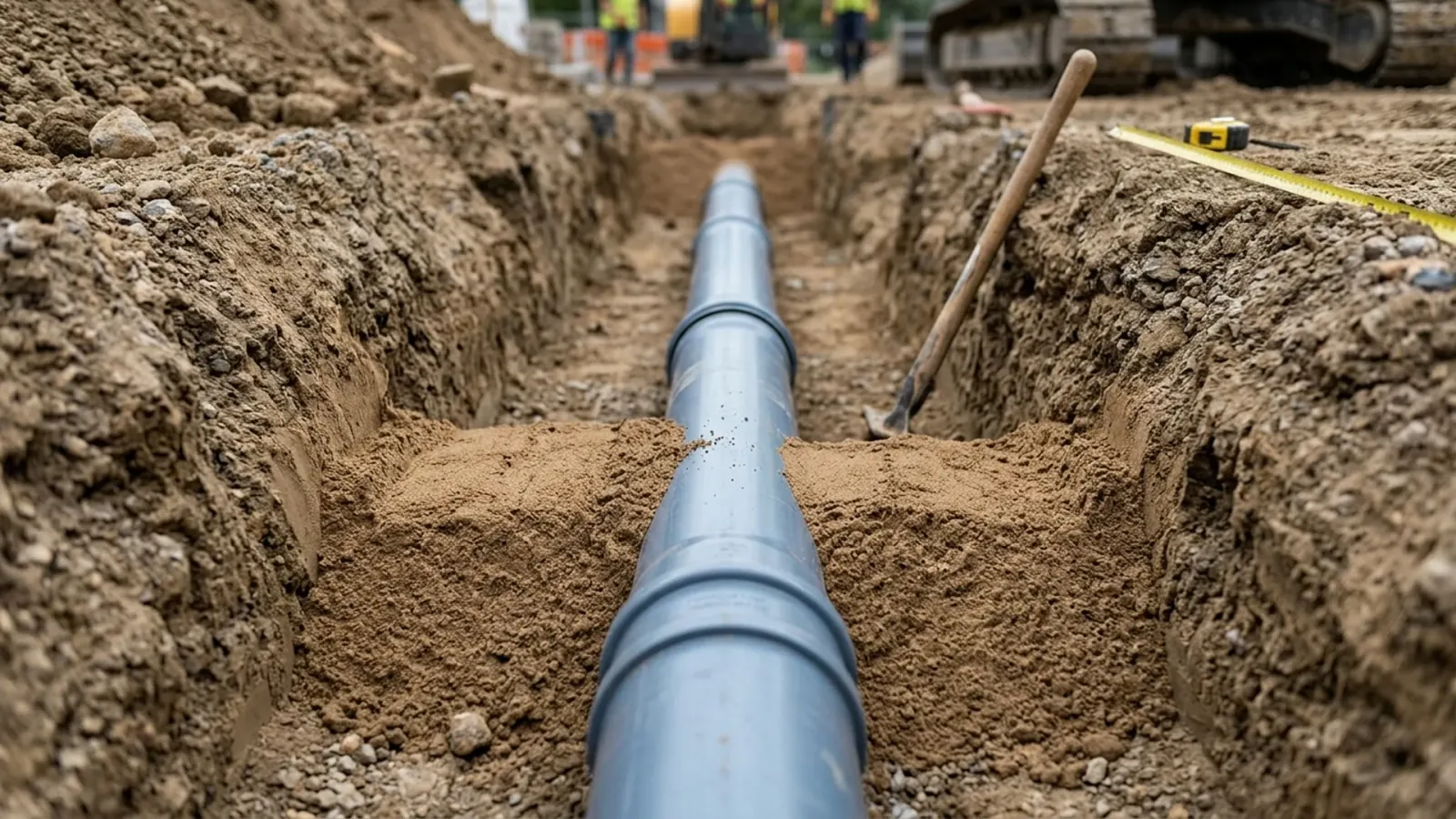

Технология послойного уплотнения
- Засыпать грунт с обеих сторон трубы одновременно — это исключает смещение трубы в сторону.
- Толщина каждого слоя — не более 15–20 см.
- Уплотнять каждый слой виброплитой или ручной трамбовкой. Запрещено использовать тяжёлую технику ближе 1 м от трубы по горизонтали.
- Зону непосредственно над трубой (первые 20 см) трамбовать только вручную — точечный удар виброплиты может создать трещину.
- После уплотнения каждого слоя — проверить, не сместилась ли труба. Контрольная нитка по-прежнему должна быть натянута.
Нормы засыпки по СП 32.13330
- Минимальная глубина засыпки над верхом трубы до поверхности земли: 500 мм без проезда транспорта; 700 мм под проездами.
- В зонах промерзания: глубина залегания лотка трубы должна быть на 0,3 м ниже расчётной глубины промерзания.
Шаг 5. Подключение к смотровому колодцу
Смотровой (ревизионный) колодец — обязательный элемент. По нормам он устанавливается:
- на каждом повороте трассы;
- при изменении диаметра или уклона;
- на прямых участках — через каждые 35–50 м (для труб Ø110–150 мм).
Материалы колодцев
- Полипропиленовые колодцы — лучший выбор для частного строительства. Лёгкие, герметичные, не требуют гидроизоляции, срок службы 50+ лет. Горловина 315–600 мм, рабочая камера — от 600 мм.
- Железобетонные кольца КС — классика. Надёжны при глубоком залегании, требуют гидроизоляции стыков, монтаж только техникой.
- Кирпичные колодцы — устаревший способ. Применяется редко, требует штукатурки внутри.
Подключение трубы НПВХ к колодцу
При врезке в стенку полипропиленового колодца используются эластичные уплотнительные манжеты — они компенсируют небольшие смещения грунта и обеспечивают герметичность. При подключении к ЖБ-кольцам применяют жёсткую заделку с последующей герметизацией полиуретановым герметиком или гидропломбой.
Шаг 6. Пробный пуск системы
После засыпки и восстановления поверхности — обязательный пробный пуск. Чек-лист:
- Открыть смотровые колодцы, убедиться в отсутствии грунта и воды.
- Пустить воду из санузлов и кухни, проследить за течением в колодцах.
- Убедиться в отсутствии обратного тока воды.
- Проверить отсутствие запаха вне вентиляционных выводов.
- Зафиксировать время прохождения потока от выпуска из дома до последнего колодца.
Ошибки на завершающем этапе монтажа
Это собирательный список из реальных объектов — более 200 случаев за годы практики.
«Засыпали и притоптали ногами» — самая частая история. Через 1–2 года грунт проседает, труба провисает, уклон нарушается. Результат — хронические засоры.
Глина при намокании разбухает и создаёт неравномерное давление на трубу. Для НПВХ и ПП это некритично по прочности, но вызывает смещение трубы.
Классическая ошибка новичков. Раструб — навстречу потоку, в сторону дома. При обратном монтаже в раструб затекает грунтовая вода и засоряется канализация.
«Зачем проверять — трубы новые, НПВХ, всё нормально». Проблема не в трубах, а в соединениях. Перекрученное резиновое кольцо или непосаженная до упора труба — это протечка, которую вы не увидите под землёй.
Труба на глубине 0,8–1,0 м в Центральной России — это промерзание зимой. Канализация перестаёт работать в самый неподходящий момент.
Через 2–5 лет — трещина в стенке колодца и протечка. Только эластичные манжеты.
Только в тёплое время или талым грунтом. Мёрзлые комья при оттаивании дают неравномерную просадку.
Советы и рекомендации от практика
- Всегда снимайте на фото уложенную систему со всех сторон до засыпки — это ваш страховой фонд при спорах с подрядчиком.
- Используйте трубы НПВХ SN4 или SN8: SN4 достаточно при глубине до 3 м без транспортных нагрузок, SN8 — при глубине 3–6 м или проезде техники.
- Для ПП-труб проверяйте температурный диапазон: большинство рассчитаны на стоки до +60 °C, кратковременно — до +90 °C.
- Геотекстиль вокруг трубы — отличная практика: предотвращает заиливание песчаной подсыпки и сохраняет дренажные свойства основания на десятилетия.
- Уложите маркировочную ленту «Осторожно! Канализация» на 30–40 см выше трубы — спасёт систему при будущих земляных работах.
- При высоком УГВ — обмотайте узлы соединений полиэтиленовой лентой или герметизирующим составом для дополнительной защиты от подтопления.
Сравнение материалов для наружной канализации
| Параметр | НПВХ | ПП | ПЭ (HDPE) | Чугун | ЖБ |
|---|---|---|---|---|---|
| Рабочая температура | до +60 °C | до +90 °C | до +80 °C | неогранич. | неогранич. |
| Морозостойкость (пустая труба) | до −15 °C | до −40 °C | до −60 °C | норм. | норм. |
| Цена (условно) | низкая | средняя | средняя | высокая | высокая |
| Вес монтажа | лёгкий | лёгкий | средний | тяжёлый | тяжёлый |
| Химостойкость | высокая | очень высокая | высокая | средняя | низкая |
| Срок службы | 50 лет | 50+ лет | 50+ лет | 30–50 лет | 30–50 лет |
FAQ: часто задаваемые вопросы
Нет. Согласно СП 32.13330.2018, засыпка без испытаний — нарушение технологии. Даже в частном доме без официального подключения: вы не увидите протечку под землёй, пока она не заявит о себе просадкой грунта или запахом. Испытание водой занимает 30–40 минут — это разумная трата времени.
Минимально допустимый уклон для трубы 110 мм — 0,007 (7 мм/м). Ниже самоочищающая скорость потока (0,7 м/с) не достигается, и труба будет засоряться. Если рельеф вынуждает делать меньший уклон — рассмотрите напорную канализацию с насосом.
Формально не обязателен при длине до 35 м. Но без ревизионного доступа при засоре придётся раскапывать траншею. Колодец-ревизия стоит 3–5 тысяч рублей, а раскопка — в 10 раз дороже. Ставьте.
SN — кольцевая жёсткость в кН/м². SN4 — стандарт для большинства частных объектов при глубине до 3 м и пешеходных нагрузках. SN8 нужен при глубине 3–6 м или если над трассой будет ездить автомобиль. Переплата за SN8 — около 30–40 %, но это разумная инвестиция в надёжность.
Да, но с ограничениями. При температуре ниже −10 °C НПВХ становится хрупким — труба может треснуть от удара. Перед монтажом выдержите трубы в тепле, стыкуйте при положительной температуре или в обогреваемой палатке. Засыпку делайте незамёрзшим грунтом. ПП в этом отношении значительно лучше — работает до −25 °C без потери ударостойкости.
Ждать не нужно — пуск можно делать сразу после окончания засыпки и восстановления покрытия. Главное — убедиться, что грунт уплотнён и нет риска смещения труб от вибрации.
Используйте гильзу из стальной трубы большего диаметра, заложенную в фундамент при строительстве, с зазором не менее 50 мм с каждой стороны. Пространство в гильзе заполняют просмолённой паклей или эластичным герметиком. Жёсткое замоноличивание трубы в фундаменте — путь к трещине при осадке здания.
Заключение
Завершающий этап монтажа наружной канализации — это системная работа, а не «закопать и забыть». Три ключевых принципа, которые определяют, будет ли система работать десятилетия:
- Не засыпайте без испытаний. 30 минут проверки сейчас — против дней раскопки через год.
- Засыпайте послойно с уплотнением. Каждые 15–20 см. Ручная трамбовка над трубой.
- Соблюдайте глубину залегания. Лоток ниже промерзания на 30 см — это условие работоспособности зимой.
