Если вы строите дом или переделываете канализацию в готовом здании — рано или поздно столкнётесь с задачей, которую многие недооценивают: как провести канализационную трубу сквозь фундамент так, чтобы через 10 лет не было ни протечек, ни трещин в основании, ни запаха в подвале.
Ошибки здесь стоят дорого. Переделка закладной в готовом фундаменте — это перфоратор, алмазное бурение, пыль по всему дому и расходы от 15 000 рублей только за работу. Поэтому разберём всё подробно: от выбора материала трубы до финальной герметизации.
Почему это важнее, чем кажется
Фундамент — несущая конструкция. Любое отверстие в нём — это концентратор напряжений. Если сделать проход неправильно:
- труба будет передавать нагрузку от усадки грунта прямо на раструб или стык;
- при морозном пучении грунт сдвинет трубу, и она лопнет или разойдётся в соединении;
- вода из грунта будет проникать в подвал через зазор между трубой и бетоном.
Выбор материала трубы для прохода через фундамент
Трубы НПВХ — оптимальный выбор
НПВХ-трубы — де-факто стандарт для наружной и внутренней канализации в современном частном строительстве. Вот почему их выбирают для прохода через фундамент:
- Жёсткость и кольцевая жёсткость SN4–SN8 — труба держит боковое давление грунта и бетона без деформации;
- рабочий диапазон температур: от −40 до +60 °C;
- химическая стойкость к щелочным и кислым стокам;
- гладкая внутренняя поверхность (коэффициент шероховатости 0,007 мм) — стоки не задерживаются;
- стандартный диаметр для бытовой канализации частного дома — 110 мм, для ввода от нескольких санузлов — 160 мм.
Оранжевые НПВХ-трубы для наружной канализации отличаются от серых труб для внутренней системы: они рассчитаны на укладку в грунт, имеют большую толщину стенки и более высокую кольцевую жёсткость. Для прохода через фундамент используют именно наружные трубы НПВХ.
Трубы ПП (полипропилен)
Полипропиленовые трубы чаще применяют для внутренней разводки, но для прохода через фундамент они тоже подходят — при правильном подборе типа:
- Серые ПП-трубы для внутренней канализации (Ø 110 мм) менее жёсткие, чем НПВХ — их нежелательно использовать в зонах значительного давления грунта;
- Двухслойные гофрированные ПП-трубы с кольцевой жёсткостью SN8 (серия KG2 или аналоги) — полноценная альтернатива НПВХ для заглублённых участков;
- полипропилен чуть лучше переносит ударные нагрузки при низких температурах, но уступает НПВХ по жёсткости при одинаковой толщине стенки.
Другие материалы
| Материал | Применимость | Минусы |
|---|---|---|
| Чугун | Высокая — классика | Тяжёлый, дорогой монтаж, ржавеет снаружи |
| Сталь | Ограниченная | Корродирует, требует антикоррозионной защиты |
| Асбестоцемент | Устаревший вариант | Хрупкий, тяжёлый, сложно стыковать с современными системами |
| Стеклопластик | Промышленные объекты | Избыточен для частного дома |
Когда и как закладывается проход: два разных случая
Случай 1 — Строящийся дом (нулевой цикл)

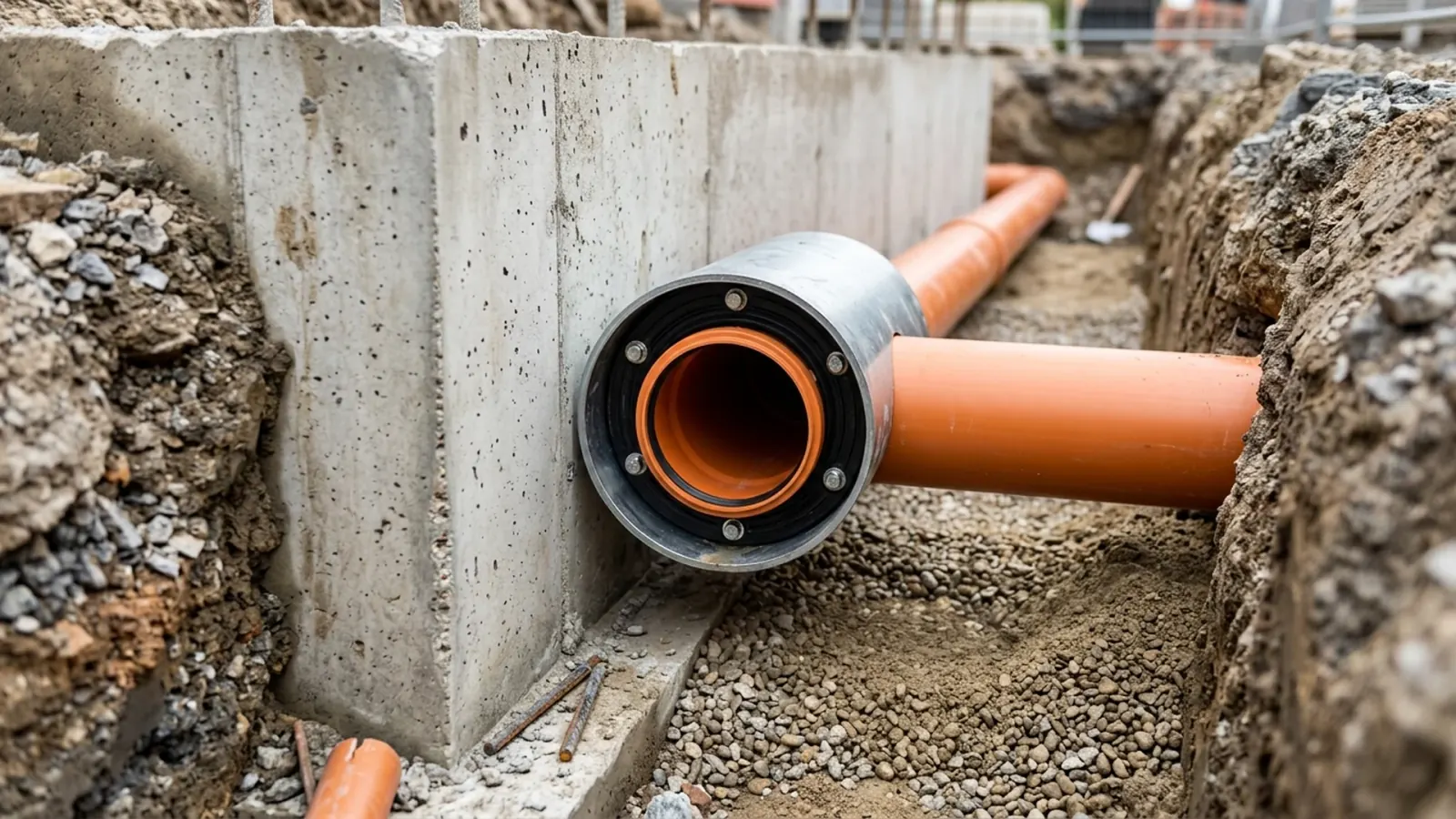

Это идеальная ситуация. На этапе устройства фундамента вы закладываете гильзу — стальную или пластиковую трубу большего диаметра, через которую впоследствии пройдёт канализационная труба.
- По проекту определяете точку выхода канализации: на 200–300 мм ниже глубины промерзания грунта в вашем регионе.
- Берёте стальную трубу-гильзу диаметром на 50–100 мм больше канализационной трубы (для трубы 110 мм — гильза 200–219 мм).
- Закладываете гильзу в опалубку строго горизонтально или с уклоном в сторону улицы — уклон не менее 2 см на 1 погонный метр.
- После заливки бетона и его набора прочности (минимум 28 суток для марочной прочности) протягиваете канализационную трубу через гильзу.
- Зазор между трубой и гильзой заполняете эластичным герметиком или просмоленной паклей, снаружи — цементным раствором.
Если забыли заложить гильзу на стадии фундамента — не страшно. Дальше расскажем, как сделать отверстие в готовой конструкции.
Случай 2 — Готовое строение
Здесь сложнее. Есть несколько способов, и выбор зависит от материала фундамента.
Как пробить отверстие в готовом фундаменте
Кирпичный или блочный фундамент
Относительно простой вариант. Инструменты:
- перфоратор с буром SDS+ диаметром 18–22 мм;
- болгарка с алмазным диском (для разрезки отдельных кирпичей);
- зубило и молоток.
Порядок работы
- Разметьте окружность нужного диаметра с обеих сторон стены — диаметр на 50–60 мм больше трубы (под гильзу).
- Просверлите по периметру разметки ряд отверстий через каждые 20–30 мм.
- Выберите перегородки между отверстиями зубилом.
- Зачистите края отверстия.
Монолитный бетонный фундамент
Самый трудоёмкий случай. Бетонный монолит толщиной 300–400 мм (а бывает и 600 мм) — серьёзное препятствие.

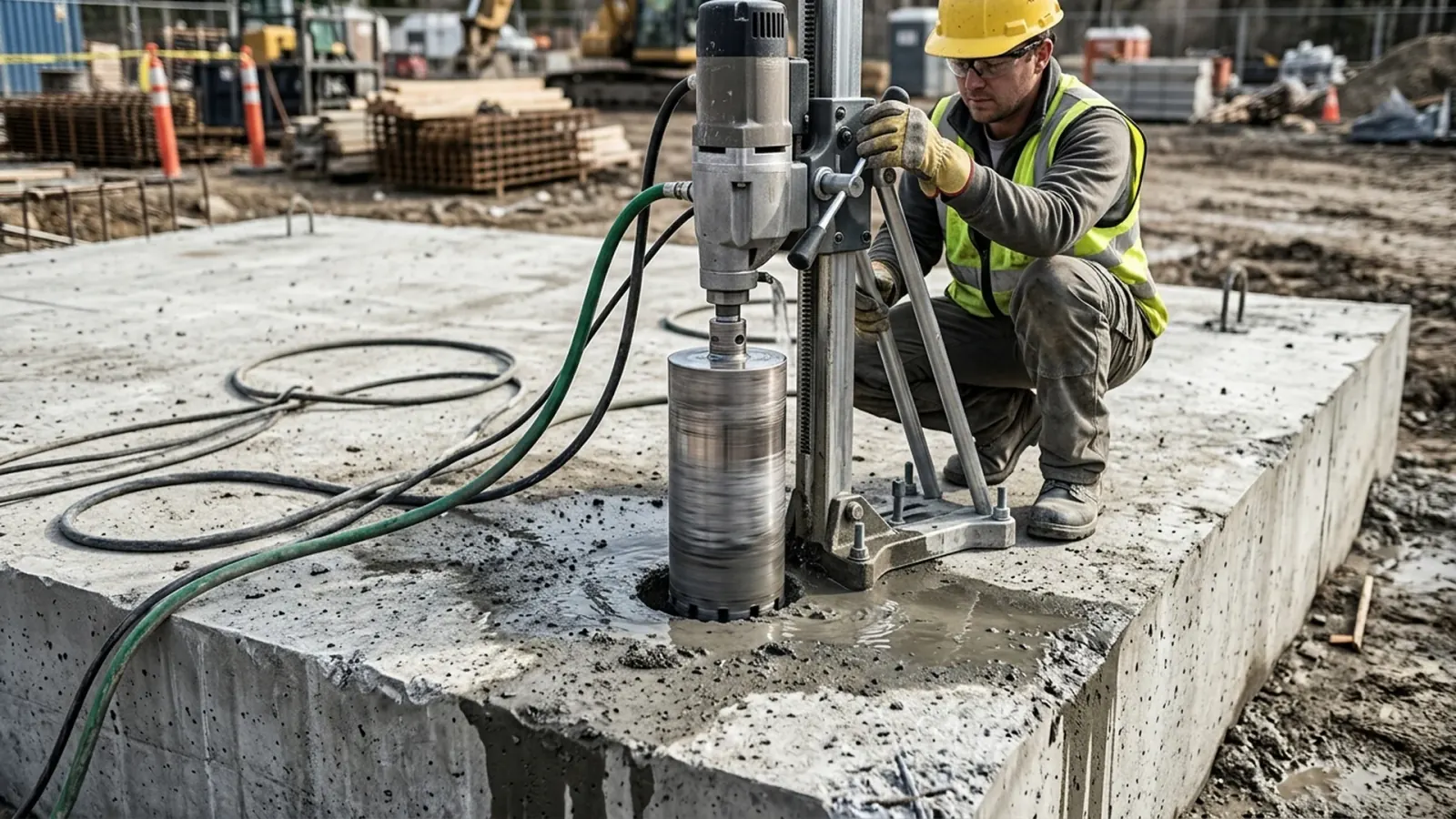

Способ 1: Алмазное бурение
- Установка алмазной коронки нужного диаметра (200–250 мм для гильзы под трубу 110 мм).
- Бурение производится с водяным охлаждением, без ударной нагрузки.
- Стена не трескается, арматура режется чисто.
- Стоимость работы в регионах: 5 000–12 000 рублей за одно отверстие.
- Время: 30–60 минут.
Способ 2: Перфоратор + зубило
- Разметьте контур отверстия.
- Просверлите по кругу отверстия диаметром 18–22 мм с шагом 25–30 мм.
- Перфоратором в режиме долбления выбейте перемычки.
- Обязательно зайдите с двух сторон.
- Время: 4–8 часов.
Способ 3: Метод наклонного бурения (прокол грунта)
Применяется, когда нет возможности копать снаружи. Специальная буровая установка делает наклонный прокол под фундаментом. Дорого (от 30 000 рублей), но иногда единственный вариант.
Гильзование — обязательный этап
Вот что она даёт:
- защищает трубу от прямого контакта с бетоном и его щелочной средой;
- позволяет трубе двигаться при температурных деформациях, не разрушая фундамент;
- упрощает замену трубы в будущем — достаточно вытащить старую и продеть новую.
Из чего делают гильзу
- Стальная труба — классика, надёжно, но требует антикоррозионного покрытия снаружи;
- Труба НПВХ большего диаметра — современное решение, не ржавеет, легче монтировать;
- Специальные проходные гильзы с уплотнением (Link-Seal, ГЕРМО и аналоги) — обеспечивают заводскую герметизацию через резиновые уплотнительные модули.
Параметры гильзы
- диаметр: на 50–100 мм больше наружного диаметра трубы;
- длина: равна толщине стены + по 50 мм с каждой стороны;
- выступ гильзы над поверхностью фундамента снаружи — не менее 50 мм (защита от затекания поверхностных вод).
Герметизация прохода
После установки трубы в гильзе зазор между ними необходимо надёжно герметизировать. Существуют четыре технологии:
| Технология | Когда применять | Особенности |
|---|---|---|
| Цементно-песчаная смесь + герметик | Сухие подвалы без давления грунтовых вод | Зазор заполняют раствором, затем — слой силиконового или полиуретанового герметика |
| Монтажная пена + герметик | Только временное решение | Ненадёжно при наличии грунтовых вод — пена не водонепроницаема |
| Резиновые вкладыши Link-Seal | При высоком УГВ | Профессионально. Давление герметизации до 1,5 бар, болтовая затяжка |
| Гидрофобные набухающие шнуры (бентонит/ПУ) | Сезонные подтопления | При контакте с водой материал набухает и перекрывает путь воде |
Уклон и глубина прокладки
Нормативные требования (СП 32.13330, СНиП 2.04.03-85):
- для трубы Ø 110 мм: минимальный уклон 0,02 (2 см на 1 м);
- для трубы Ø 160 мм: минимальный уклон 0,008 (0,8 см на 1 м);
- максимальный уклон — 0,15 (15 см на 1 м) — при превышении скорость потока слишком высока, твёрдые включения остаются в трубе.
Глубина заложения трубы в точке прохода через фундамент:
- не менее 0,5 м от уровня планировочной отметки (от поверхности земли);
- ниже глубины промерзания в вашем регионе (для средней полосы России — 1,2–1,5 м, для Сибири — 2,0–2,5 м) — либо утеплить трубу при меньшей глубине.
Типичные ошибки при прокладке канализации через фундамент
- Труба без гильзы, жёстко замурованная в бетон. Фундамент давит на трубу при усадке — через 2–5 лет трещина в месте входа или разрыв раструба.
- Недостаточный зазор между трубой и гильзой. Зазор менее 20 мм не позволяет качественно заполнить пространство герметиком.
- Труба для внутренней канализации (серая ПП/ПВХ, 3,2 мм стенка) уложена в грунт. Такие трубы не рассчитаны на внешнее давление — через 3–7 лет деформируются.
- Уклон не проверен нивелиром или уровнем. «На глаз» — гарантия неправильного уклона и будущих засоров.
- Монтажная пена как единственная герметизация. Пена не является гидроизолятором, при намокании разрушается.
- Пробивка отверстия без учёта арматуры. Перерубленный прут — ослабление несущей конструкции.
- Не оставлен запас трубы для компенсации просадки. При подвижке грунта трубу вырвет из раструба — нужно оставить компенсационный запас 50–80 мм.
Практические советы и рекомендации
- Планируйте проход на этапе проекта. Закладная в опалубку стоит 0 рублей лишних затрат. Алмазное бурение в готовом монолите — 5 000–12 000 рублей.
- Используйте трубы НПВХ SN4 (для глубины до 3 м) или SN8 (глубже 3 м или при высокой нагрузке). Не экономьте на кольцевой жёсткости.
- Гильзу из стали обязательно покройте битумной мастикой или эпоксидным грунтом перед замуровкой — иначе через 15–20 лет она сгниёт.
- При высоком уровне грунтовых вод применяйте систему Link-Seal или аналогичные уплотнения с болтовой затяжкой — обычный герметик не держит напорную воду.
- После монтажа и засыпки проверьте уклон строительным уровнем или лазерным нивелиром на всём протяжении трубы.
- Оберните трубу в зоне прохода через фундамент рубероидом или вспененным полиэтиленом толщиной 5–10 мм — дополнительная защита от щелочной среды бетона для ПП-труб.
- Если подвал используется как жилое или рабочее помещение, установите снаружи смотровой колодец на расстоянии 1–2 м от дома — облегчит доступ к системе при засоре.
Особенности работы с разными типами фундамента
Ленточный фундамент — самый распространённый случай в частном домостроении. Проход выполняется строго перпендикулярно к стене ленты. Если лента широкая (более 400 мм), обязательно использование гильзы и герметизации по системе из двух слоёв.
Плитный фундамент — канализационные трубы закладываются под плитой ещё на этапе земляных работ, до заливки. После набора прочности бетона проход уже не делается — это принципиальное требование. Трубы в данном случае — НПВХ SN8 с герметичными раструбами.
Свайно-ростверковый фундамент — труба проходит в пространстве между ростверком и грунтом, а точка ввода в здание находится в полу первого этажа или через цоколь. Здесь проблема прохода через монолит менее актуальна, но важно утеплить трубу в открытом пространстве под домом.
FAQ — ответы на частые вопросы
Заключение
Прокладка канализационной трубы сквозь фундамент — это работа, где цена ошибки несоразмерно высока по сравнению со стоимостью правильного решения. Закладная гильза, труба НПВХ SN4/SN8, правильный уклон и надёжная герметизация — четыре ключевых условия, которые обеспечат безупречную работу системы на десятки лет.
Самое правильное решение — заложить гильзу на стадии нулевого цикла. Если дом уже стоит — алмазное бурение и профессиональная гильзовка. Экономия на материалах и технологии здесь всегда обходится дороже, чем первоначальные затраты на правильный монтаж.
