Развернуть наружную канализацию на 90° приходится почти на каждом участке: труба обходит угол дома, фундамент, дорожку или меняет направление к септику. Соблазн очевиден — поставить один отвод 90° и закопать. Через год-два такой узел превращается в постоянный источник засоров, который не пробить тросом без вскрытия грунта. Разберём, можно ли вообще делать поворот 90° под землёй, чем это грозит и как развернуть трассу так, чтобы она работала десятилетиями без обслуживания.
Короткий ответ: можно, но не одним отводом 90°
Поворот трассы на 90° в наружной канализации разрешён и встречается повсеместно. Запрещён не сам поворот, а способ его исполнения — одиночный отвод (колено) 90° на горизонтальном самотёчном участке под землёй. Правильно тот же угол набирают плавно: двумя отводами по 45° (или тремя по 30°), а в узловых точках ставят ревизию или смотровой колодец.
Почему резкий поворот 90° под землёй — это засор
Самотёчная канализация работает не «под напором», а за счёт уклона: стоки текут тонким слоем по нижней части трубы, унося с собой твёрдые включения. На крутом повороте эта механика ломается сразу по нескольким причинам.
- Резкое падение скорости потока. На угле 90° поток бьётся в стенку, теряет скорость и перестаёт тащить взвесь. Песок, жир и бумага оседают именно в колене — образуется пробка, которая растёт от стенок к центру.
- Турбулентность и подпор. Удар струи о стенку создаёт обратную волну: выше по трассе образуется зона замедленного течения, где осадок копится ещё быстрее.
- Невозможность прочистки. Сантехнический трос и канализационная пружина не проходят колено 90° — упираются в стенку. На двух отводах по 45° трос проходит свободно.
- Концентрация нагрузки на стык. На прямом угле вся сила потока и подвижек грунта приходится на один раструб — он первым теряет герметичность и расходится.
Как сделать поворот 90° правильно
Два отвода по 45°
Базовое и самое надёжное решение. Берут два отвода 45° и соединяют их напрямую раструбами или короткой прямой вставкой 10–30 см. Поток поворачивает в два приёма плавной дугой, скорость почти не падает, трос проходит без упора. Для НПВХ-канализации это стандартный узел на любом подземном повороте трассы.
Три отвода по 30° — для ответственных участков
Чем больше отводов и меньше угол каждого, тем плавнее поворот. На длинных коллекторах, при большом расходе или на участках с риском заиливания разворот набирают тремя отводами по 30°. Решение дороже, но гидравлика близка к идеальной.

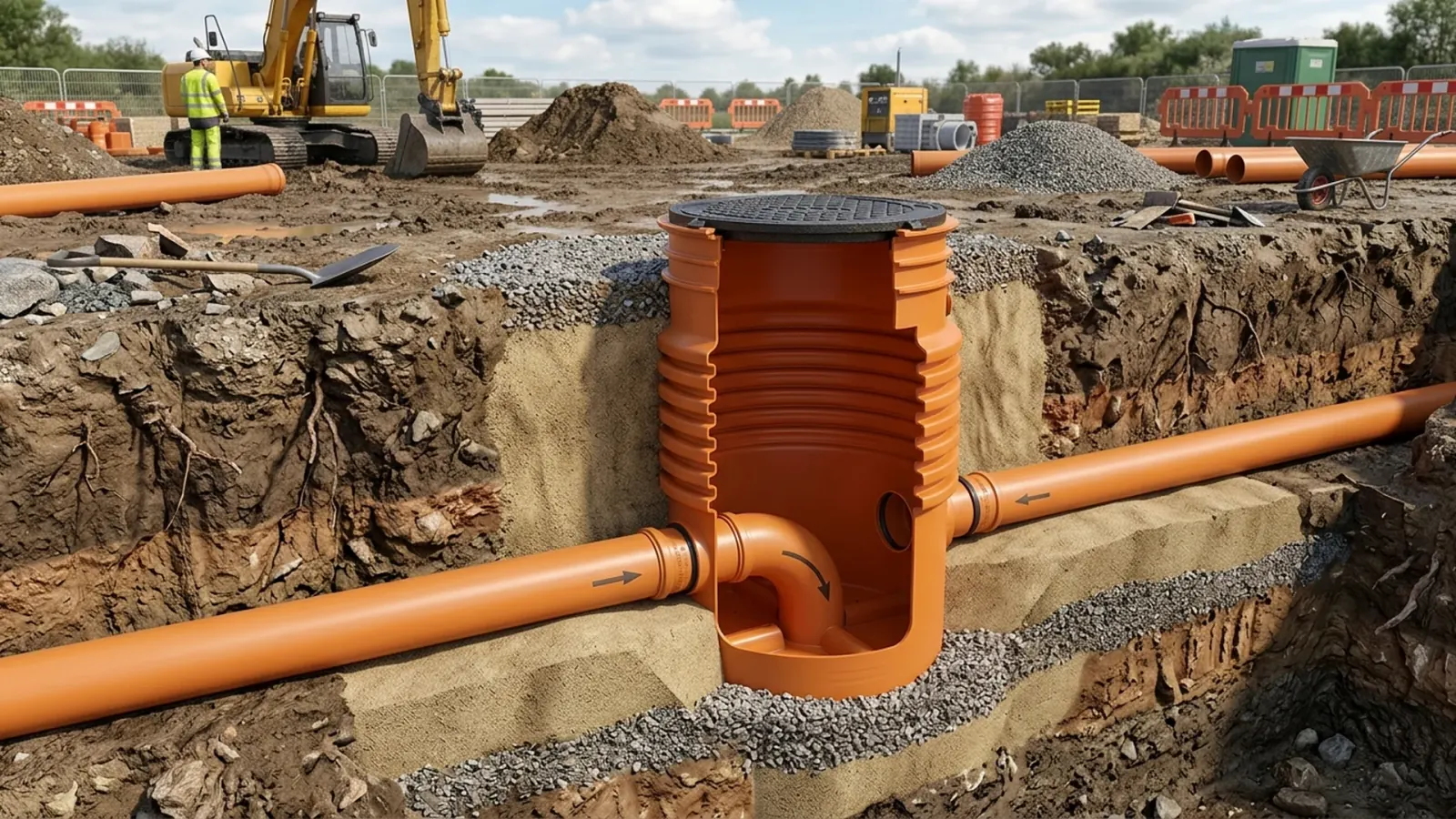

Ревизия или смотровой колодец на повороте
Любой поворот — потенциальное место засора, поэтому в узле либо ставят ревизию (тройник с лючком), либо выводят поворот в смотровой колодец. Колодец позволяет обслуживать трассу без вскрытия грунта: через него заводят трос, промывают участок, контролируют уклон.
Какие бывают отводы и какой угол выбрать
Отводы (колена) для наружной канализации выпускают на стандартные углы. Важно: маркировка отвода — это угол поворота детали, а не угол к горизонту.
| Угол отвода | Где применяют | Поворот на 90° набирают |
|---|---|---|
| **15°** | Лёгкая корректировка трассы, обход препятствий | 6 отводов (редко) |
| **30°** | Плавные повороты ответственных коллекторов | 3 отвода |
| **45°** | Основной отвод для поворотов трассы | **2 отвода (стандарт)** |
| **87° / 90°** | Только вертикальные участки, врезка стояка, выпуск из дома | Не для горизонтали под землёй |
Уклон, основание и опора на повороте
Поворот не отменяет базовых правил прокладки наружной канализации — наоборот, в узле они критичнее.
Уклон сохраняем по всей трассе
- Нормативный уклон самотёчной канализации: Ø110 — 20 мм/м (0,02), Ø160 — 8 мм/м (0,008), Ø200 — 7 мм/м (0,007).
- На повороте уклон должен идти непрерывно: оба отвода и вставка между ними укладываются «под уклон», без горизонтальной или обратной полки.
- Контролируйте уклон уровнем или лазерным нивелиром до засыпки — после засыпки исправить узел можно только раскопкой.
Песчаная подушка и обратная засыпка
Под поворотным узлом, как и под всей трассой, делают песчаную подушку 10–15 см с трамбовкой. Отводы укладывают на спрофилированное основание так, чтобы труба опиралась на песок всей нижней образующей, а не висела на раструбах. Первичную обсыпку (до 30 см над трубой) ведут песком или мелким грунтом без камней, трамбуя пазухи по бокам — именно боковая обсыпка держит узел от смещения.
Сравнение способов поворота на 90°
| Способ | Риск засора | Прочистка тросом | Где применять |
|---|---|---|---|
| **Один отвод 90° (87°)** | Очень высокий | Невозможна | Не применять под землёй на горизонтали |
| **Два отвода по 45°** | Низкий | Свободно | Стандарт для любого поворота трассы |
| **Три отвода по 30°** | Минимальный | Свободно | Коллекторы, большой расход, заиливание |
| **Поворот через смотровой колодец** | Минимальный | Через колодец, без раскопок | Магистрали, длинные вводы, ответственные узлы |
Типичные ошибки при повороте под землёй
- Колено 90° «чтобы компактнее». Самая частая и самая дорогая ошибка — экономия одной детали оборачивается ежегодной прочисткой и раскопкой.
- Поворот без ревизии и колодца. Когда узел всё-таки засорится, обслуживать его будет нечем — придётся копать.
- Потеря уклона в узле. Два отвода поставили, но между ними получилась горизонтальная или обратная полка — осадок копится именно там.
- Смешивание отводов для внутренней и наружной канализации. Серые раструбные отводы для внутренней разводки не рассчитаны на грунтовую нагрузку — под землёй ставят рыжие (оранжевые) отводы для наружной сети.
- Жёсткая заделка отвода в стену/фундамент без гильзы. При осадке дома узел ломается по стыку — переход через конструкции делают в гильзе.

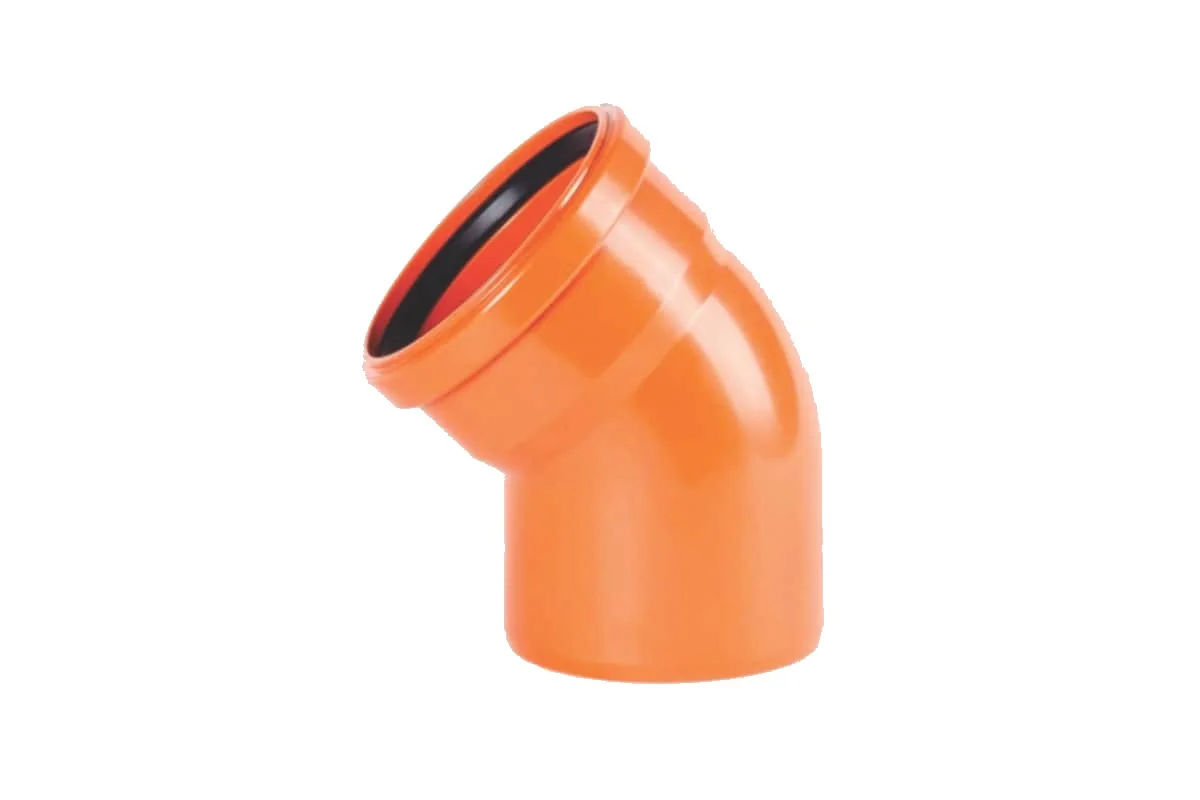

Что использовать: фитинги для наружной канализации
Для подземных поворотов берут отводы и фитинги для наружной (рыжей) канализации из НПВХ или ПП с раструбом и резиновым уплотнением. Они рассчитаны на грунтовую нагрузку и герметичны на подвижках. Диаметр отвода — по диаметру трассы (для ввода в частный дом обычно Ø110, для магистрали — Ø160).
Часто задаваемые вопросы
Заключение
Поворот канализации на 90° под землёй — штатная задача, которая ломается только из-за одной детали: одиночного колена 90°. Замените его двумя отводами по 45°, сохраните непрерывный уклон, обсыпьте узел песком и предусмотрите доступ для прочистки — и поворот переживёт саму трубу.
Три правила, которые закрывают почти все вопросы по подземному повороту:
- Два отвода по 45° вместо одного на 90° — всегда, на любой горизонтальной трассе.
- Ревизия или смотровой колодец в узле — чтобы прочищать поворот без раскопок.
- Песчаная подушка, непрерывный уклон и обсыпка пазух — чтобы узел не сместился и не разошёлся по стыку.
Качество поворота определяется не только геометрией, но и фитингами: отвод для наружной канализации с прочным раструбом и правильным уплотнением держит герметичность на подвижках грунта годами. На таком узле экономить нельзя — переделка поворота под землёй стоит дороже всей трассы.
