Труба для наружной канализации лежит в траншее под слоем грунта, а иногда и под проездом, и всю жизнь работает на сжатие: на неё давят земля сверху, грунтовые воды по бокам и колёса машин. Если класс жёсткости подобран неверно, через пару сезонов труба сминается в овал, в местах деформации скапливается осадок, уклон сбивается — и начинаются засоры, которые не берёт ни трос, ни гидродинамическая машина. Лечится это только одним способом: раскопать трассу и переложить заново, а это десятки тысяч рублей и перекопанный участок. Выбор сводится к трём буквам с цифрой — SN2, SN4 или SN8. Разберём, что они означают, как связаны с глубиной и нагрузкой и какой класс брать под конкретные условия, чтобы труба отработала 50 лет, а не два сезона.
Что такое класс кольцевой жёсткости SN
SN (Stiffness Nominal) — это номинальная кольцевая жёсткость трубы, то есть её способность сопротивляться сплющиванию под внешней нагрузкой. Измеряется в килоньютонах на квадратный метр (кН/м², он же кПа) по ГОСТ Р ИСО 9969: образец сжимают до деформации в 3 % диаметра и считают, какое усилие для этого потребовалось. Чем больше число после SN, тем толще и жёстче стенка и тем большую нагрузку грунта труба держит без потери формы.

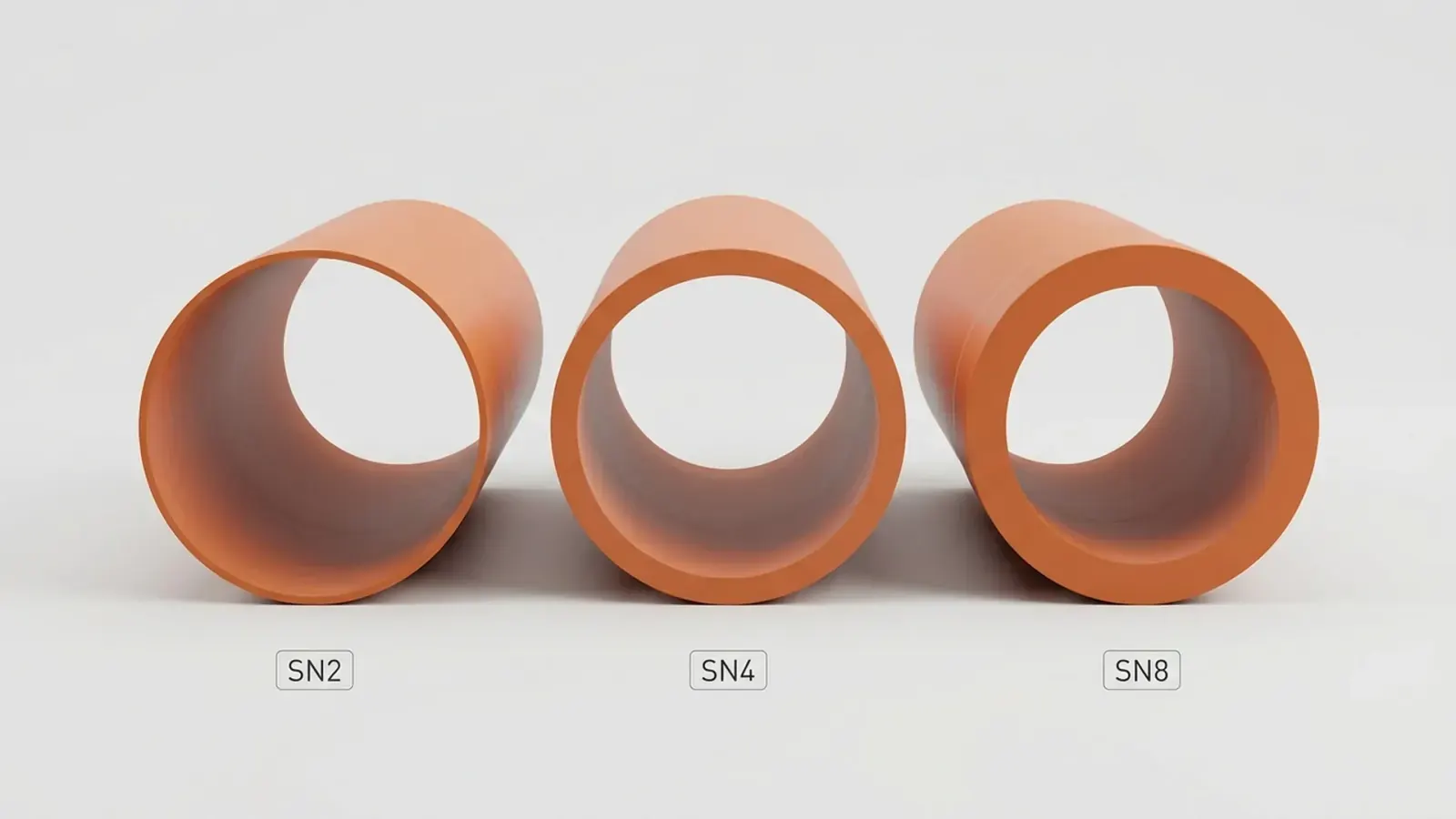

Как расшифровать маркировку SN
Цифра в обозначении — это и есть значение жёсткости в кН/м². Для безнапорной наружной канализации применяют три основных класса:
| Класс | Жёсткость, кН/м² | Стенка | Типичное применение |
|---|---|---|---|
| **SN2** | не менее 2 | Тонкая | Малая глубина, лёгкий грунт, без нагрузки сверху |
| **SN4** | не менее 4 | Средняя | Частный дом: трасса от дома к септику и колодцу |
| **SN8** | не менее 8 | Толстая | Под проездом, глубина свыше 3–4 м, грунтовые воды |
Встречаются и промежуточные/повышенные классы — SN6, SN10, SN16, — но в частном и малоэтажном строительстве 90 % задач закрывают SN2, SN4 и SN8. Класс всегда нанесён на саму трубу вместе с диаметром, материалом и номером стандарта — это первое, что нужно искать на маркировке при покупке.
От чего зависит нагрузка на трубу под землёй
Чтобы выбрать класс, надо понимать, что именно давит на трубу в траншее. Суммарная нагрузка складывается из нескольких факторов, и чем их больше, тем выше нужен SN.
- Вес грунта над трубой. Чем глубже заложена труба, тем толще столб земли над ней. На глубине 1 м нагрузка одна, на 3 м — кратно больше.
- Тип грунта. Пучинистые глины и суглинки при промерзании расширяются и дают боковое давление; водонасыщенные грунты добавляют гидростатику.
- Грунтовые воды. Высокий уровень воды создаёт всплывающую и сжимающую нагрузку, особенно на пустую трубу.
- Транспорт сверху. Колесо легкового авто, грузовика или строительной техники над трассой — это динамическая ударная нагрузка, многократно превышающая статический вес грунта.
- Качество засыпки и уплотнения. Правильно уплотнённая песчаная обсыпка частично берёт нагрузку на себя и разгружает трубу; камни и строительный мусор в засыпке, наоборот, создают точечное продавливание.
Глубина заложения
Глубина — главный фактор. Трубу укладывают ниже глубины промерзания грунта или утепляют; в средней полосе это обычно 1,5–2 м, на севере глубже. С ростом глубины растёт и столб грунта над трубой, а значит, и требуемая жёсткость. До 2–3 метров в спокойном грунте без нагрузки сверху достаточно SN4; глубже 3–4 метров уверенно берут SN8. Подробно про нормы заложения — в отдельной статье о глубине укладки канализационной трубы.
Транспортная нагрузка
Если над трассой проезжают или паркуются машины — заезд во двор, площадка, дорога, — статический расчёт по грунту уже не работает: добавляется динамический удар от колёс. Малая глубина при этом не спасает, а усугубляет дело: чем ближе труба к поверхности под проездом, тем сильнее по ней бьёт нагрузка. Здесь класс жёсткости поднимают независимо от глубины.
Какой класс выбрать: SN2, SN4 или SN8
Разберём каждый класс по условиям применения — что он держит, а где его уже не хватит.
SN2 — лёгкие условия
Самая тонкостенная и дешёвая труба. Подходит для неглубокой укладки (до 1–2 м) в устойчивом непучинистом грунте, где сверху нет ни проезда, ни тяжёлой засыпки: ливневые отводы, дренаж, временные и вспомогательные линии на даче. Для ответственной хозяйственно-бытовой канализации частного дома SN2 берут редко — запас по нагрузке слишком мал, а разница в цене с SN4 невелика.
SN4 — универсальный выбор для частного дома
Золотая середина и самый ходовой класс для индивидуального строительства. SN4 уверенно работает на типичной трассе от дома к септику или колодцу при глубине до 2–3 метров в обычном грунте без проезда сверху. Оптимальное соотношение цены и надёжности: для большинства участков, где над трубой только газон, грядки или пешеходная дорожка, SN4 — правильный и достаточный выбор.
SN8 — проезды, большая глубина, грунтовые воды
Усиленный класс для тяжёлых условий. SN8 обязателен там, где над трубой ездит транспорт, где глубина заложения превышает 3–4 метра, где высокий уровень грунтовых вод или пучинистый грунт. Стенка толще, труба дороже, но именно она гарантирует, что сечение не сомнётся под нагрузкой. Для ввода под въездную группу, прокладки под дорогой или глубокой магистрали альтернативы SN8 нет.
| Условия укладки | Глубина | Нагрузка сверху | Класс |
|---|---|---|---|
| Дренаж, ливнёвка, дача | до 1–2 м | Нет | **SN2** |
| Трасса частного дома к септику | до 2–3 м | Газон, грядки, пешеходы | **SN4** |
| Глубокая магистраль, высокие грунтовые воды | свыше 3–4 м | Нет / умеренная | **SN8** |
| Под въездом, парковкой, дорогой | любая | Транспорт | **SN8** и выше |
Однослойная и двухслойная (гофрированная) труба
Нужную жёсткость получают двумя конструктивными путями — за счёт толщины сплошной стенки или за счёт гофры. Отсюда два типа труб для наружной канализации.
Однослойная НПВХ (гладкая, оранжевая)
Классическая «рыжая» труба из непластифицированного ПВХ с гладкой стенкой по всей толщине, по ГОСТ 32414 / ГОСТ Р 54475. Гладкая изнутри и снаружи, нужную жёсткость набирает за счёт сплошной стенки — для SN8 она заметно толще, чем для SN2. Прочная, морозо- и химически стойкая, отлично держит форму, монтируется на раструб с резиновым кольцом. Основной выбор для бытовой наружной канализации частного дома.
Двухслойная гофрированная (ПП/ПНД)
Труба с гофрированным (ребристым) наружным слоем и гладким внутренним. Гофра работает как рёбра жёсткости: высокую кольцевую жёсткость такая конструкция даёт при меньшем расходе материала и меньшем весе. Применяется на больших диаметрах, длинных магистралях и глубоких трассах, выпускается в том числе в классе SN8 и выше. Внутренний слой остаётся гладким, поэтому гидравлика не страдает.
| Параметр | Однослойная НПВХ (гладкая) | Двухслойная гофрированная |
|---|---|---|
| Конструкция стенки | Сплошная гладкая | Гофра снаружи + гладкий слой внутри |
| Жёсткость при том же весе | Ниже | Выше (за счёт рёбер) |
| Типичные диаметры | 110–315 мм | От 160 мм и крупнее |
| Где выгоднее | Трасса частного дома, короткие участки | Длинные и глубокие магистрали |
| Монтаж | Раструб + кольцо | Раструб/муфта + кольцо |
Диаметр трубы для наружной канализации
Класс жёсткости отвечает за нагрузку, а диаметр — за пропускную способность. Для наружной самотёчной сети частного дома применяют такие диаметры:
| Диаметр, мм | Где применяется |
|---|---|
| **110** | Выпуск из дома, трасса от одного-двух санузлов к септику |
| **160** | Основной размер наружной канализации дома, ввод в колодец и септик |
| **200–250** | Магистрали на несколько домов, развитые сети |
| **315 и более** | Коллекторы, групповые и уличные сети |
Для большинства частных домов рабочая связка — труба Ø160 класса SN4 на трассе и Ø110 на выпуске. Подбор диаметра по расходу стоков и числу приборов подробно разобран в статье про диаметр канализационных труб, а правильный уклон, без которого даже верный диаметр не спасёт от засора, — в материале про оптимальный уклон труб для самотёка.
Материал: НПВХ или полипропилен
Для наружной канализации применяют два основных полимера. Оба подходят, разница — в нюансах эксплуатации.
| Свойство | НПВХ (оранжевый) | Полипропилен / ПНД |
|---|---|---|
| Цвет | Оранжевый, кирпичный | Чаще для двухслойных гофро |
| Жёсткость и форма | Отлично держит форму | Высокая при гофре |
| Стойкость к горячим стокам | До ~60 °C кратковременно | Выше, до ~95 °C |
| Поведение на морозе при монтаже | Жёстче, осторожнее зимой | Эластичнее |
| Где чаще берут | Бытовая наружка частного дома | Длинные/глубокие магистрали |

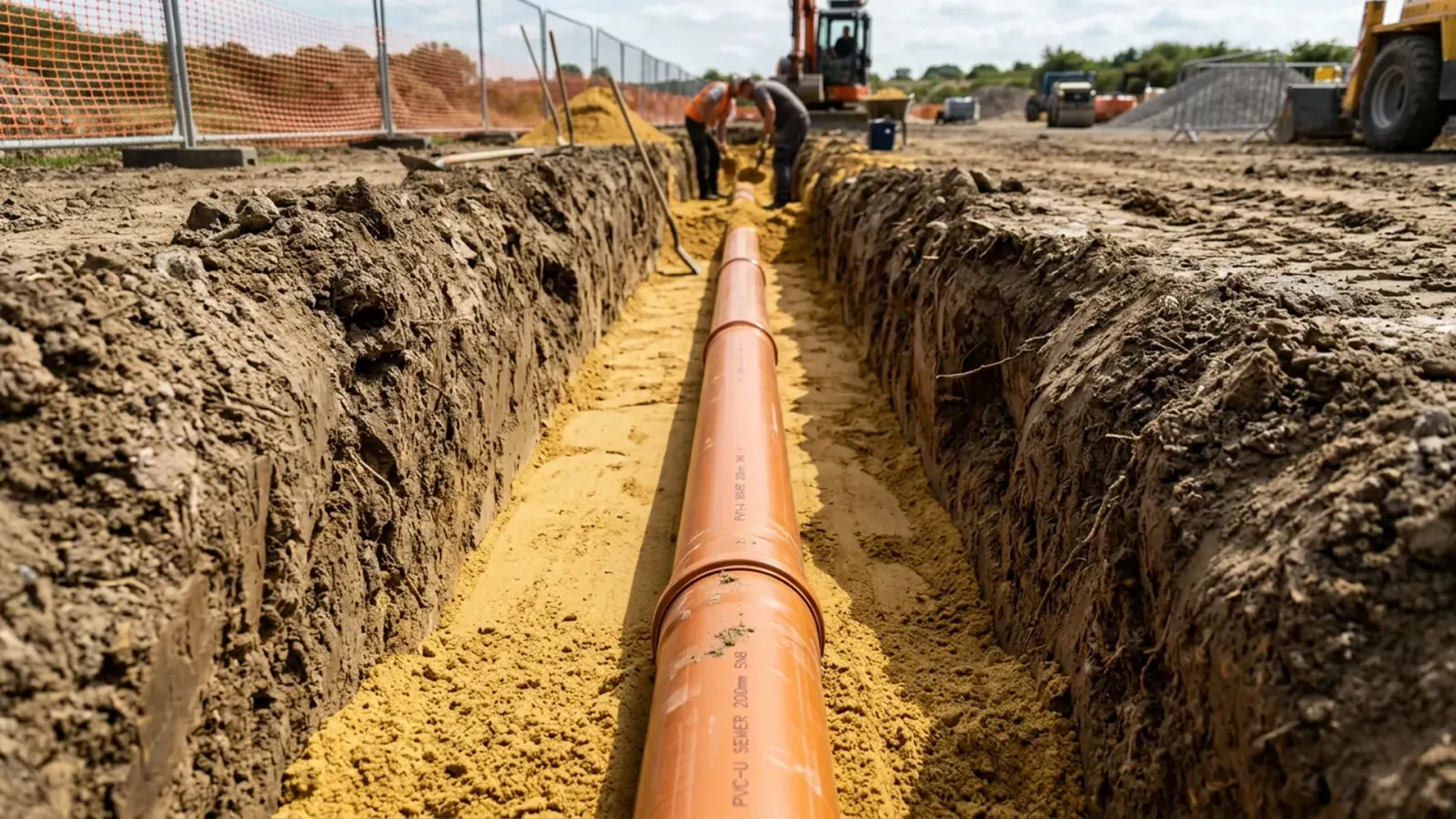

Монтаж: как класс жёсткости связан с укладкой
Даже самая жёсткая труба деформируется, если уложить её на камни и засыпать строительным мусором. И наоборот — правильная постель и обсыпка частично разгружают трубу, и в спокойных условиях хватает меньшего класса. Жёсткость и качество укладки работают в паре.
- Песчаная подушка. Под трубу — выровненный по уклону слой песка 10–15 см, без камней и комьев. Труба должна лежать всей длиной, а не висеть на раструбах.
- Обсыпка пазух. Боковые пазухи и зону до 15–30 см над трубой засыпают песком или мелким непучинистым грунтом и аккуратно уплотняют слоями — это создаёт несущую «обойму» вокруг трубы.
- Никаких камней и строймусора в обсыпке: щебень, кирпич и крупные комья продавливают стенку точечно, и нагрузка концентрируется в одной точке.
- Уклон выдерживают по всей трассе — 2 см на метр для Ø110 и около 0,8 см на метр для Ø160, без обратных контруклонов и провисаний.
- Над проездом трубу дополнительно защищают: повышают класс до SN8, увеличивают слой и качество уплотнения засыпки, при необходимости — в футляре (гильзе).
Полная технология траншейной прокладки — от подготовки дна до обратной засыпки и испытаний — описана в руководстве по монтажу наружного водопровода и канализации.
На что смотреть при покупке
Класс жёсткости — параметр, на котором недобросовестные продавцы экономят чаще всего: внешне труба SN2 и SN8 одного диаметра похожи, а разница в цене заметная. Чтобы не купить заниженный класс, проверяйте:
- Маркировку на трубе. На стенке должны быть нанесены диаметр, класс SN, материал и номер стандарта (ГОСТ 32414 / ГОСТ Р 54475). Нет маркировки SN — нет гарантии класса.
- Толщину стенки. Для однослойной трубы её можно измерить на торце и сравнить с паспортной для заявленного класса и диаметра — заниженная стенка выдаёт более низкий SN.
- Цвет и назначение. Для наружной сети — оранжевая/кирпичная труба, маркированная для наружного применения, а не серая внутренняя.
- Уплотнительные кольца. В комплекте раструба должно быть штатное резиновое кольцо без трещин и деформаций — от него зависит герметичность стыка.
- Документы. Сертификат и паспорт с указанием класса жёсткости и стандарта; у надёжного поставщика они есть на каждую партию.
Сводная таблица: какой класс под какую задачу
Шпаргалка для быстрого подбора перед покупкой.
| Задача | Класс | Диаметр | Тип трубы |
|---|---|---|---|
| Дренаж / ливнёвка на даче, малая глубина | SN2 | 110–160 мм | Однослойная НПВХ |
| Трасса частного дома к септику, газон сверху | SN4 | 160 мм | Однослойная НПВХ |
| Выпуск из дома к колодцу | SN4 | 110 мм | Однослойная НПВХ |
| Глубокая трасса, высокие грунтовые воды | SN8 | 160 мм | Одно- / двухслойная |
| Под въездом, парковкой, дорогой | SN8+ | 160–200 мм | Одно- / двухслойная |
| Длинная магистраль большого диаметра | SN8 | 200–315 мм | Двухслойная гофрированная |
Часто задаваемые вопросы
Заключение
Класс жёсткости SN — это не маркетинговая цифра, а прямой ответ на вопрос, выдержит ли труба нагрузку грунта и транспорта за всю свою 50-летнюю жизнь под землёй. Ошибка в одну ступень класса под проездом или на большой глубине стоит перекопанного участка и переложенной трассы, тогда как разница в цене между SN4 и SN8 — это несколько процентов от стоимости работ.
Три ориентира, которые закрывают большинство вопросов при выборе:
- SN4 — по умолчанию для частного дома: трасса Ø160 к септику и Ø110 на выпуске при глубине до 2–3 м без проезда сверху.
- SN8 — где тяжело: под въездом, парковкой и дорогой (независимо от глубины), глубже 3–4 м, при высоких грунтовых водах.
- Класс важнее конструкции: сначала выбирают SN по условиям, потом — однослойную или двухслойную трубу по диаметру и длине трассы; и никакой серой внутренней трубы в землю.
Надёжность наружной сети определяется не только трубой, но и постелью, обсыпкой и уклоном: правильно уложенная труба нужного класса прослужит десятилетия без единого засора. Берите трубы и фитинги наружной канализации одного диаметра и одной системы от одного производителя — так раструбы сядут герметично, а заявленный класс жёсткости будет подтверждён документами.
